HVGC-320-1050B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 320W 1 180V(AC) 528V(AC) 1.05A 导线安装,底座安装 235.2mm*90mm*43.8mm
供应商型号: HVGC-320-1050B
供应商: Master
标准整包数: 1

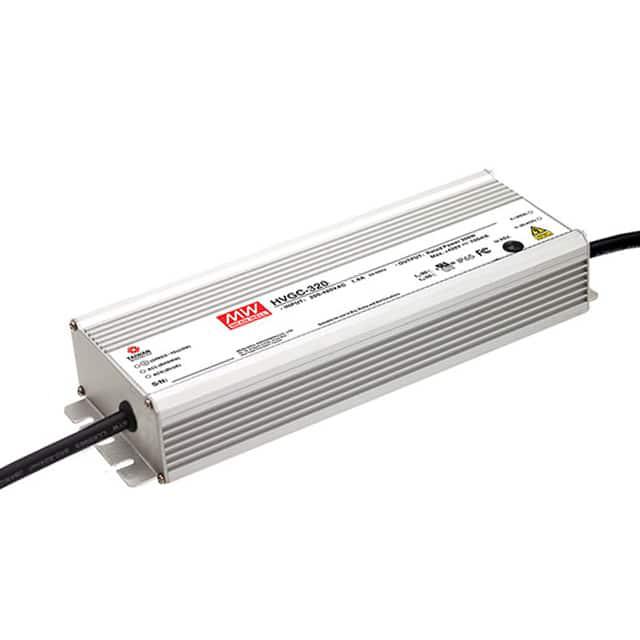

MEAN WELL/台湾明纬 开关电源 HVGC-320-1050B

HVGC-320-1050B概述


    产品简介


    320W 恒流模式 LED 驱动器 HVGC-320 系列
    320W 恒流模式 LED 驱动器 HVGC-320 系列专为高功率 LED 照明系统设计。本系列产品提供恒定电流输出,广泛应用于商业照明、道路照明、隧道照明及工业设施等领域。HVGC-320 系列具有卓越的可靠性和高效能,确保在各种复杂环境下稳定运行。

    技术参数


    - 型号:HVGC-320-700, HVGC-320-1050, HVGC-320-1400, HVGC-320-1750, HVGC-320-2100, HVGC-320-2800, HVGC-320-3500
    - 额定电流:700mA ~ 3500mA
    - 额定功率:320W
    - 输出电压范围:254VDC ~ 747VDC
    - 频率范围:47 ~ 63Hz
    - 功率因数(典型值):0.9
    - 效率(典型值):93.5%
    - 输入电流(典型值):1.1A / 347VAC, 0.8A / 480VAC
    - 浪涌电流(典型值):< 50A
    - 泄漏电流:< 0.75mA / 480VAC
    - 安全标准:符合 EN55015, EN61000-3-2, EN61000-3-3, EAC TP TC 020, EN61547, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11
    - 工作湿度:20% ~ 95% RH 非冷凝
    - 存储温度、湿度:-40℃ ~ +80℃, 10% ~ 95% RH
    - 温度系数:±0.03°C/°C (0 ~ 60°C)
    - 振动:10 ~ 500Hz, 5G 12分钟/周期,每个方向持续72分钟
    - 平均无故障时间:141.2K 小时
    - 封装尺寸:262 90 43.8mm (LWH)

    产品特点和优势


    - 高效率:高达 93.5% 的转换效率,适合节能应用。
    - 宽电压范围:可在 180VAC 至 528VAC 的电压范围内稳定工作。
    - 智能调光功能:支持 0 ~ 10VDC 和 10V PWM 信号调光,满足不同应用场景的需求。
    - 内置保护功能:包括短路保护、过温保护和过电压保护。
    - IP65/IP67 防护等级:适用于恶劣环境条件。
    - 智能定时调光功能:提供多种调光曲线以适应不同应用场合,如住宅照明、道路照明和隧道照明。

    应用案例和使用建议


    案例一:商业照明
    - 在商业大楼内部照明中,HVGC-320 可以配合恒定电流驱动多个 LED 灯具,确保光照均匀且高效。
    - 使用建议:根据实际灯具数量配置合适的驱动器型号,注意检查安装环境的温度和湿度,避免高温和湿度过高的环境。
    案例二:道路照明
    - HVGC-320 系列可用于道路照明,通过智能调光功能调节不同时间段的照明亮度。
    - 使用建议:在选择调光曲线时,考虑交通流量的变化和实际需求,确保在夜间交通量较少时降低功耗。
    案例三:隧道照明
    - HVGC-320 适合用于隧道照明,可自动调整亮度以适应不同时间段的需求。
    - 使用建议:根据隧道的实际长度和车辆行驶情况,合理设置定时调光曲线,确保行车安全。

    兼容性和支持


    - 兼容性:HVGC-320 系列适用于大多数常见的 LED 灯具,但需确保连接方式和调光信号的兼容性。如有疑问,请联系 MEAN WELL 获取技术支持。
    - 制造商支持:MEAN WELL 提供全面的技术支持和售后服务,包括安装指导和维护服务。

    常见问题与解决方案


    - 问题 1:启动时电流波动大
    - 解决方案:确保电源接线正确,并检查是否有过多负载或线路接触不良。
    - 问题 2:温度过高导致停机
    - 解决方案:确认散热系统是否正常工作,必要时增加外部散热装置。
    - 问题 3:无法进行调光操作
    - 解决方案:检查调光信号源是否正确连接,确保调光信号在规定的电压和频率范围内。

    总结和推荐


    320W 恒流模式 LED 驱动器 HVGC-320 系列是一款高性能、多功能的产品,具备出色的效率、广泛的调光功能和可靠的防护能力。特别适合需要高功率稳定输出的应用场景。对于希望提高能源利用效率和延长灯具使用寿命的项目,强烈推荐选用 HVGC-320 系列 LED 驱动器。无论是在商业照明还是道路照明等领域,这款产品都能提供卓越的表现。

HVGC-320-1050B参数

参数
电流-输出1 1.05A
输出功率 320W
电压-输出3 -
电流-输出2 -
电压-输出4 -
负载调节 -
电压-输出2 -
电压-输出1 -
输出数量 1
最小输入电压 180V(AC)
最大输入电压 528V(AC)
长*宽*高 235.2mm*90mm*43.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HVGC-320-1050B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HVGC-320-1050B HVGC-320-1050B数据手册

HVGC-320-1050B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 125.677 ¥ 1044.9524
5+ $ 116.812 ¥ 970.7298
10+ $ 112.885 ¥ 924.4158
20+ $ 112.885 ¥ 924.4158
库存: 8
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1044.95
