ELG-100-C1050-3Y

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 100W 1 100V(AC) 305V(AC) 175mm*63mm*35.5mm
供应商型号: TW-ELG-100-C1050-3Y
供应商: 期货订购
标准整包数: 1

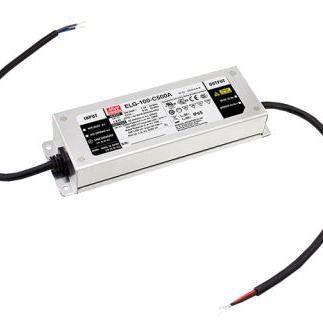

MEAN WELL/台湾明纬 开关电源 ELG-100-C1050-3Y

ELG-100-C1050-3Y概述


    产品简介


    ELG-100-C 系列 是一款100瓦的恒流模式LED驱动器,适用于交流/直流供电。该系列的特点是恒定电流模式输出和高电压输出能力。它们能够适应100至360伏特交流电压范围,并提供不同的额定电流范围(350至1400毫安),确保适用于各种照明需求。这些驱动器具有高达92%的高效能转换效率,通过无风扇设计可以在-40℃至+90℃的工作温度范围内稳定运行。此外,金属外壳和IP65/IP67防护等级的设计使其适用于室内和室外应用。

    技术参数


    | 参数 | 描述 |

    | 额定功率 | 70至100瓦 |
    | 输出电流调整范围 | 350至1400毫安 |
    | 输入电压范围 | 100至360伏特交流电 |
    | 效率 | 最高达92% |
    | 工作温度 | -40℃至+90℃ |
    | 保护特性 | 过温保护、过压保护、短路保护 |
    | 电磁兼容性标准 | 符合BS EN/EN55015、BS EN/EN61000-3-2 Class C、GB/T 17743、GB17625.1等标准 |
    | 其他特性 | 恒定电流区域可调、支持三合一调光功能 |

    产品特点和优势


    ELG-100-C 系列具备多种独特的优势,如高效率和宽输入电压范围,使其在各种应用场合中表现出色。金属外壳设计不仅增加了结构强度,还增强了散热性能,确保在极端环境下仍能正常工作。三合一调光功能提供了灵活性,可根据不同需求调整输出电流,进一步提升了该系列驱动器的应用范围和市场竞争力。

    应用案例和使用建议


    ELG-100-C 系列驱动器广泛应用于各类LED照明系统,包括街道照明、隧道照明和室内照明。例如,在住宅照明应用中,可以采用D01型驱动器来实现亮度渐变和定时控制;而在隧道照明应用中,则可以使用D03型驱动器来适应昼夜变化的照明需求。在实际使用中,建议将驱动器安装在通风良好且避免直射阳光的地方,以确保最佳性能和延长使用寿命。

    兼容性和支持


    ELG-100-C 系列驱动器与其他标准的电子元器件兼容,能够方便地集成到现有的LED照明系统中。厂商提供了详尽的技术支持和保修服务,用户可通过访问官方网站获取更多技术文档和售后服务信息。

    常见问题与解决方案


    1. 问:如何设置三合一调光功能?
    - 答:通过连接DIM+和DIM-引脚,并应用0至10VDC信号或10V PWM信号,可以实现输出电流的调节。确保不要将DIM-直接接地。
    2. 问:如何选择合适的驱动器型号?
    - 答:根据所需输出电流和输入电压范围选择合适型号。参考手册中的规格表,确保选型满足具体应用需求。

    总结和推荐


    ELG-100-C 系列驱动器凭借其出色的性能和多样化的应用场景,在LED照明市场中表现出色。其高效率、宽输入电压范围及多功能调光特性使其成为许多照明系统的理想选择。强烈推荐在需要高性能LED驱动器的应用中使用ELG-100-C系列。
    通过综合评估,该系列产品在高效能、可靠性以及广泛的适用性方面均表现出色,对于任何需要高质量LED驱动器的应用来说都是一个极佳的选择。

ELG-100-C1050-3Y参数

参数
输出数量 1
输出功率 100W
电流-输出1 -
电压-输出1 -
最大输入电压 305V(AC)
负载调节 -
电压-输出2 -
电压-输出3 -
电压-输出4 -
最小输入电压 100V(AC)
电流-输出2 -
长*宽*高 175mm*63mm*35.5mm
零件状态 在售
包装方式 盒装

ELG-100-C1050-3Y数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 ELG-100-C1050-3Y ELG-100-C1050-3Y数据手册

ELG-100-C1050-3Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
