PWM-120-48

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 120W 1 90V(AC) 305V(AC) 2.5A 导线安装,底座安装 191mm*63mm*37.5mm
供应商型号: SCE-PWM-120-48
供应商: 海外现货
标准整包数: 1

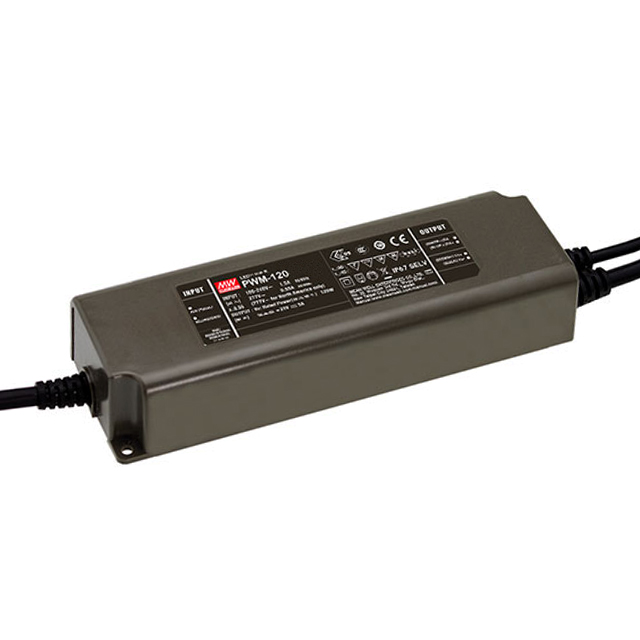

MEAN WELL/台湾明纬 开关电源 PWM-120-48

PWM-120-48概述

    PWM-120 系列 120W PWM 输出 LED 驱动器

    产品简介


    PWM-120 系列是一款高效率的 120W AC/DC LED 驱动器,专为各种 LED 照明应用设计。该系列产品采用了恒压输出模式,具有 PWM(脉宽调制)功能,可调节亮度并确保色彩温度的稳定性。PWM-120 系列适用于室内照明、装饰照明、景观照明及建筑照明等多种场景,具备优良的工作效率和广泛的适用范围。

    技术参数


    - 输出电压:12V / 24V / 36V / 48V
    - 额定电流:10A / 5A / 3.4A / 2.5A
    - 额定功率:120W / 120W / 122.4W / 120W
    - 输入电压范围:90~305VAC 或 127~431VDC
    - 输入频率范围:47~63Hz
    - 功率因数(典型值):115VAC >0.97,230VAC >0.96,277VAC >0.94(满载)
    - 效率(典型值):12V/24V/36V/48V 分别为 88% / 90% / 90% / 90.5%
    - 浪涌电流(典型值):115VAC 时 1.3A,230VAC 时 0.65A,277VAC 时 0.55A
    - 待机功耗:<0.5W(无负载型),<0.5W(备用型)
    - 工作温度范围:-40℃ 至 +80℃
    - 存储温度范围:-40℃ 至 +90℃
    - 防护等级:IP67
    - 安全标准:UL8750(类型 "HL"),CSA C22.2 No. 250.13-12,EN61347-1,EN61347-2-13,EN62384,EAC TP TC 004,GB19510.1,GB19510.14,BIS IS15885(仅限 PWM-120-12,24)

    产品特点和优势


    1. 高效率:最高可达 90.5%,显著提升能效。
    2. 宽输入电压范围:支持 90~305VAC 输入,适用于全球不同地区的电网。
    3. 多种调光方式:支持通过 0~10VDC 电压、10V PWM 信号或电阻进行调光。
    4. PWM 调光功能:通过改变输出电流的占空比来实现精细调光。
    5. IP67 防护等级:防水防尘,适合各种户外和室内安装环境。
    6. 高可靠性:符合多项国际安全标准,确保长期稳定运行。

    应用案例和使用建议


    PWM-120 系列常用于 LED 景观照明、建筑照明和商业照明等领域。例如,在景观照明项目中,可以搭配防水连接器使用,确保系统在恶劣环境中正常运行。为了获得最佳效果,建议如下:
    1. 正确安装:确保安装位置通风良好,避免直接暴露在阳光下或高温环境下。
    2. 电源匹配:选择合适的电缆和连接器,确保其电流承载能力不低于驱动器的要求。
    3. 调光控制器:确保所选的调光控制器能够兼容 PWM-120 系列,以实现精确的调光效果。

    兼容性和支持


    PWM-120 系列具有良好的兼容性,可与多种 LED 灯条和其他组件配合使用。制造商提供详细的安装手册和技术支持,确保用户在安装和使用过程中得到充分指导。此外,厂商还提供了详尽的安全标准和认证文档,保障产品符合国际规范。

    常见问题与解决方案


    1. 问题:无法启动
    - 解决方案:检查输入电压是否在允许范围内,确保连接正确且电源开关已打开。
    2. 问题:输出电流不稳定
    - 解决方案:确认连接线缆和负载是否合适,尝试重新启动驱动器。
    3. 问题:调光不准确
    - 解决方案:检查调光控制器设置,确保使用正确的调光信号(如 0~10VDC 或 10V PWM 信号)。

    总结和推荐


    PWM-120 系列是一款功能强大且灵活多样的 LED 驱动器,以其卓越的性能和广泛的应用场景脱颖而出。其高效率、宽输入电压范围和丰富的调光选项使其成为众多照明项目的理想选择。如果您正在寻找一款高效稳定的 LED 驱动器,PWM-120 系列绝对值得推荐。务必遵循安装手册中的建议,以确保产品在实际应用中的最佳表现。

PWM-120-48参数

参数
电压-输出2 -
电压-输出4 -
输出数量 1
电流-输出1 2.5A
最大输入电压 305V(AC)
电流-输出2 -
最小输入电压 90V(AC)
负载调节 -
电压-输出1 -
电压-输出3 -
输出功率 120W
长*宽*高 191mm*63mm*37.5mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

PWM-120-48数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 PWM-120-48 PWM-120-48数据手册

PWM-120-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 403.5919
5+ ¥ 390.0692
10+ ¥ 371.2694
20+ ¥ 357.8567
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 403.59
直接购买
加入购物车
