HBG-240-48A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well LED驱动电源, 240W, IP65, 可调光
供应商型号: SCE-HBG-240-48A
供应商: 海外现货
标准整包数: 1

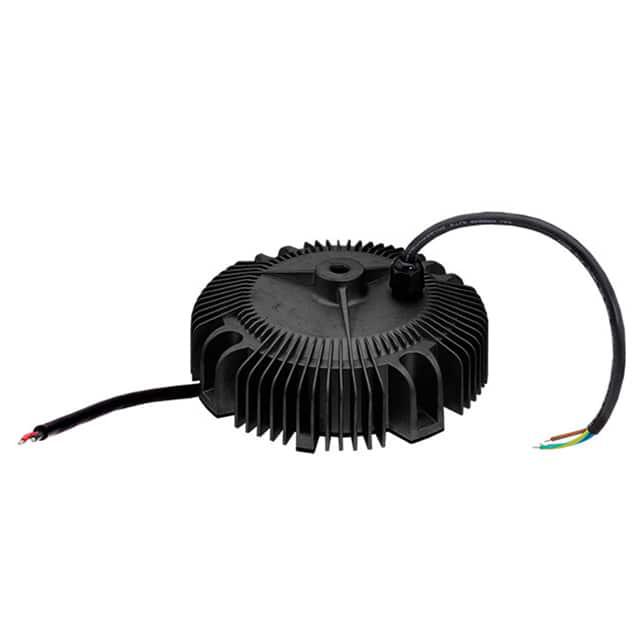

MEAN WELL/台湾明纬 开关电源 HBG-240-48A

HBG-240-48A概述

    HBG-240 系列 240W 开关电源技术手册

    产品简介


    HBG-240 系列是一款240W 输出的开关电源,适用于工业、商业照明系统及其他需要高效能直流电源的应用场景。其额定电压为24V、36V、48V 和60V,提供多种输出电流选项(10A、6.7A、5A 和4.0A)。HBG-240 系列支持广泛的输入电压范围(90~305VAC),采用内置主动功率因数校正(PFC)技术,具备短路保护、过电流保护、过电压保护及过温度保护等多种保护机制,确保系统的安全稳定运行。

    技术参数


    - 额定功率:240W
    - 输出电压:24V、36V、48V、60V
    - 输出电流:10A、6.7A、5A、4.0A
    - 输入电压范围:90~305VAC
    - 效率:最高可达93%
    - 功率因数(PF):≥0.95(230VAC)
    - 纹波噪声:≤350mVp-p
    - 工作温度范围:-40℃至+70℃
    - 储存温度湿度范围:-40℃至+80℃,10%至95%RH
    - 振动测试:10~500Hz,5G,12分钟/周期,沿X、Y、Z轴各进行一次,共计72分钟

    产品特点和优势


    HBG-240 系列具有以下显著优势:
    - 高效率:高达93%的工作效率,减少能耗,提升系统整体效能。
    - 宽输入电压范围:90~305VAC 的宽输入电压范围,确保设备在全球不同电网条件下都能正常工作。
    - 高可靠性:内置多重保护机制,如短路保护、过电流保护、过电压保护及过温度保护,提高设备的可靠性和耐用性。
    - 内置PFC功能:采用内置主动功率因数校正技术,有效降低谐波失真,提升电源质量。
    - 高防护等级:IP67/IP65设计,适用于室内或室外安装,同时可适应干湿环境。

    应用案例和使用建议


    HBG-240 系列广泛应用于LED照明、工业自动化控制系统等领域。例如,在高架灯项目中,HBG-240 系列能够稳定提供恒流驱动,满足灯具长时间工作的需求。为了充分发挥其性能,建议:
    - 在低温环境下使用时,需注意电源可能需要降额使用,具体可参考静态特性曲线。
    - 在高湿度环境中使用时,要确保电源完全干燥后再启用,以避免电路短路。

    兼容性和支持


    HBG-240 系列具有较强的兼容性,能够与其他标准电气设备配套使用。此外,制造商提供五年质保,技术支持包括现场安装指导及故障排除服务,确保客户能够在整个使用周期内获得全面支持。

    常见问题与解决方案


    1. 问题:设备在低温下启动困难
    - 解决方案:根据静态特性曲线,可能需要降额使用。确保设备在启动前已预热到适宜温度。

    2. 问题:设备在高湿度环境中运行异常
    - 解决方案:确保设备保持干燥。可以在设备周围安装防水罩,防止水分进入内部电路。

    3. 问题:设备出现过温保护
    - 解决方案:检查设备是否正确安装散热装置。确保工作环境通风良好,避免过热。

    总结和推荐


    综上所述,HBG-240 系列凭借其高效率、宽输入电压范围、高防护等级以及丰富的保护功能,在多个应用领域中展现出极高的竞争力。无论是从技术指标还是实际应用来看,这款产品都是值得推荐的高性能开关电源选择。建议在复杂和高要求的工业或商业环境中使用,以确保系统的稳定运行。

HBG-240-48A参数

参数
电压-输出3 -
电流-输出2 -
最小输入电压 90V(AC)
电压-输出4 -
输出数量 1
负载调节 -
电流-输出1 5A
最大输入电压 305V(AC)
电压-输出2 -
输出功率 240W
电压-输出1 -
长*宽*高 191mm*191mm*69mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HBG-240-48A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HBG-240-48A HBG-240-48A数据手册

HBG-240-48A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 724.0688
5+ ¥ 699.8819
10+ ¥ 666.1301
20+ ¥ 641.9432
库存: 30
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 724.06
直接购买
加入购物车
