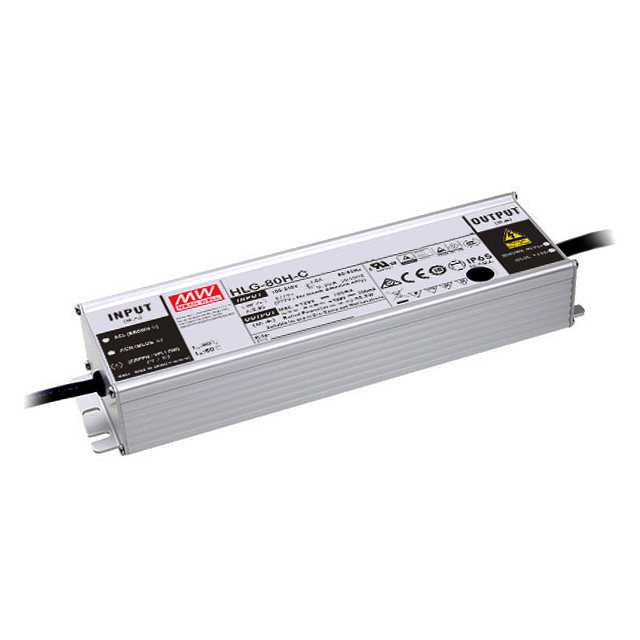

HLG-80H-C350A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 90W 1 90V(AC) 305V(AC) 350mA 导线安装,底座安装 171.8mm*61.5mm*38.8mm
供应商型号: SCE-HLG-80H-C350A
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 HLG-80H-C350A

HLG-80H-C350A概述

    90W Constant Current Mode LED Driver HLG-80H-C Series 技术手册

    产品简介


    90W Constant Current Mode LED Driver HLG-80H-C 系列是一款专为LED照明系统设计的高效能驱动器。其主要用途包括:LED街灯、景观灯、工业照明、建筑照明、绿色照明及背光照明等。这款驱动器采用常流模式输出,并具备高达91.5%的工作效率。它能够在输入电压范围为90至305VAC的情况下正常运作,适用于室内和室外的各类环境。

    技术参数


    - 额定电流:
    - HLG-80H-C350: 350mA
    - HLG-80H-C700: 700mA
    - 额定功率: 90W
    - 最大输入电压: 305VAC
    - 频率范围: 47 ~ 63Hz
    - 效率(典型值): >91.5%
    - 功率因数(PF):
    - 115VAC下 ≧0.98
    - 230VAC下 ≧0.96
    - 277VAC下 ≧0.94
    - 总谐波失真(THD):
    - 115VAC和230VAC负载≥60%时 <20%
    - 277VAC负载≥75%时 <20%
    - 电流波动: 最大8.0%
    - 冷启动: 60A(测量时宽度为410秒)
    - 浪涌保护:
    - 输入端到输出端: 3.75KVAC
    - 输入端到接地端: 2KVAC
    - 输出端到接地端: 1.5KVAC
    - 防护等级: IP65 或 IP67

    产品特点和优势


    1. 高效率: 高达91.5%,在实际应用中表现出色。
    2. 高功率因数: 保证了良好的能源利用率。
    3. 宽输入电压范围: 适用于各种供电系统。
    4. 多功能调光功能: 支持三种调光方法,适应不同应用需求。
    5. 安全标准合规: 符合多种国际安全和电磁兼容标准,确保使用安全。

    应用案例和使用建议


    - 应用案例:
    - 街道照明:适用于城市路灯、道路照明。
    - 景观照明:适用于公园、广场的景观灯。
    - 工业照明:适用于厂房、仓库等工业场所的照明。

    - 使用建议:
    - 在户外使用时,请确保防水措施,可以选用防水连接器。
    - 定期检查散热情况,确保长时间稳定运行。
    - 调整输出电流时,请先关闭电源,避免电路短路。

    兼容性和支持


    - 兼容性: 本产品可与符合EN55015、EN61000-3-2 Class C、EN61000-3-3、GB17743 和 GB17625.1等标准的其他设备兼容。
    - 支持: 供应商提供详细的技术文档和支持,包括安装手册和故障排除指南。若有任何问题,可以通过联系MEAN WELL获取帮助。

    常见问题与解决方案


    1. Q: 如何调节输出电流?
    - A: 可以通过内置电位计进行调整。建议阅读用户手册以获得详细的调节步骤。
    2. Q: 如何处理输入电压过低的情况?
    - A: 确保输入电压不低于90VAC。如果电压较低,请调整电源设置或选择合适的驱动器型号。
    3. Q: 产品是否有保修期?
    - A: 本产品提供7年保修期。如需保修服务,请联系当地代理商或供应商。

    总结和推荐


    90W Constant Current Mode LED Driver HLG-80H-C系列是一款高性能的LED驱动器,具有卓越的效率和可靠性。它的多功能调光功能和宽输入电压范围使其适用于各种应用场景。考虑到其市场竞争力和优异的技术指标,强烈推荐此款产品用于需要高效率、稳定性和多功能性的LED照明项目。如果您正在寻找一款可靠的LED驱动器,HLG-80H-C系列是一个明智的选择。

HLG-80H-C350A参数

参数
输出数量 1
电流-输出1 350mA
电压-输出3 -
电压-输出2 -
最小输入电压 90V(AC)
输出功率 90W
负载调节 -
电流-输出2 -
电压-输出1 -
最大输入电压 305V(AC)
电压-输出4 -
长*宽*高 171.8mm*61.5mm*38.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-80H-C350A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-80H-C350A HLG-80H-C350A数据手册

HLG-80H-C350A封装设计

查看详情并下载
Symbol
Footprint
3D Model
