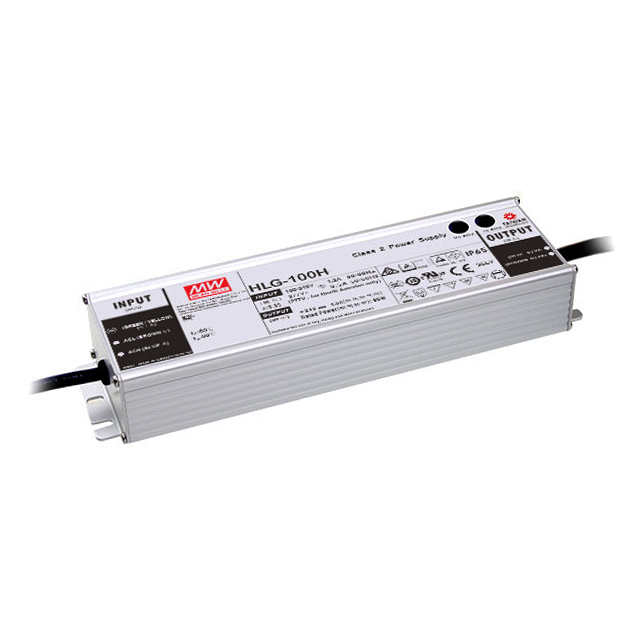

HLG-100H-24

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 96W 1 90V(AC) 305V(AC) 4A 导线安装,底座安装 196mm*68mm*38.8mm
供应商型号: TW-HLG-100H-24
供应商: 国内现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 HLG-100H-24

HLG-100H-24概述

    HLG-100H 系列 100W 恒压恒流 LED 驱动器技术手册

    产品简介


    HLG-100H 系列是一款高效率、高功率因数的 100W 恒压恒流 LED 驱动器。它适用于各种 LED 照明系统,可提供稳定的电流输出和电压输出,以确保灯具的稳定运行。此系列驱动器具备多种型号,具有不同的额定电压(从 20V 到 54V)和电流输出(从 1.1A 到 4.8A),适用于不同的应用场景。

    技术参数


    HLG-100H 系列的主要技术参数如下:
    - 输入电压范围: 90 ~ 305VAC,输入频率:47 ~ 63Hz
    - 额定输出电压和电流: 见下表
    - 输出调整范围: 额定电压的 ±10%
    - 电源效率: 最高可达 93%
    - 工作温度范围: -40 ~ +80°C
    - 防护等级: IP65/IP67
    - 过载保护: 输出过电流、输出过电压、输出过温自动关闭
    - 绝缘电阻: 输入到输出 3.75KVAC;输入到地线 2KVAC;输出到地线 1.5KVAC
    | 型号 | 额定电压 | 额定电流 | 额定功率 | 最大输出电压 |

    | HLG-100H-20 | 20V | 9.4A | 96W | 27V |
    | HLG-100H-30 | 30V | 3.2A | 96W | 34V |
    | HLG-100H-42 | 42V | 2.28A | 96W | 46V |
    | HLG-100H-54 | 54V | 1.77A | 96W | 65V |

    产品特点和优势


    1. 高效率: 高达 93% 的电源效率,最大限度地减少能量损耗。
    2. 宽电压输入范围: 支持 90 ~ 305VAC 的宽输入电压范围,适应多种电网环境。
    3. 宽温度适应范围: 能够在 -40 ~ +80°C 的环境中正常工作,适合各种极端环境。
    4. 高可靠性: 内置多重保护机制,如短路保护、过热保护等。
    5. 高防护等级: IP65/IP67 防护等级,适合室内和室外应用。

    应用案例和使用建议


    HLG-100H 系列广泛应用于各类 LED 照明系统,如商业照明、景观照明、工业照明等。实际应用中,根据不同的应用场景选择合适的电压和电流输出型号。例如,在需要高亮度的室外景观照明中,可以选择 HLG-100H-54 型号。此外,在使用过程中应注意散热设计,避免长时间过载导致的过热问题。

    兼容性和支持


    HLG-100H 系列与大多数常见的 LED 灯具和控制系统兼容,且符合多项国际安全标准,如 UL8750, CSA C22.2 No. 250.0-08, EN61347-1, EN61347-2-13, GB19510.1, GB19510.14, EN55015, EN55032 等。厂商提供详细的安装手册和技术支持,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 启动困难: 检查输入电压是否在规定的范围内。
    2. 输出不稳定: 检查负载是否超出了驱动器的额定值。
    3. 保护机制触发: 查看是否有过载、过温等情况发生。

    总结和推荐


    HLG-100H 系列凭借其高效率、宽电压输入范围、宽温度适应范围以及多重保护机制,成为市场上一款非常出色的 LED 驱动器。它不仅能够满足各种复杂应用场景的需求,还能提供极高的可靠性和稳定性。对于追求高性能 LED 照明系统的用户,强烈推荐使用 HLG-100H 系列驱动器。

HLG-100H-24参数

参数
电压-输出3 -
输出数量 1
电流-输出1 4A
电压-输出4 -
电压-输出1 -
最大输入电压 305V(AC)
最小输入电压 90V(AC)
负载调节 -
输出功率 96W
电压-输出2 -
电流-输出2 -
长*宽*高 196mm*68mm*38.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-100H-24数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-100H-24 HLG-100H-24数据手册

HLG-100H-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
