首页  >  产品百科  >  ELG-200-24DA-3Y

ELG-200-24DA-3Y

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 202W 1 100V(AC) 305V(AC) 220mm*71mm*37.5mm
供应商型号: SCE-ELG-200-24DA-3Y
供应商: 海外现货
标准整包数: 1

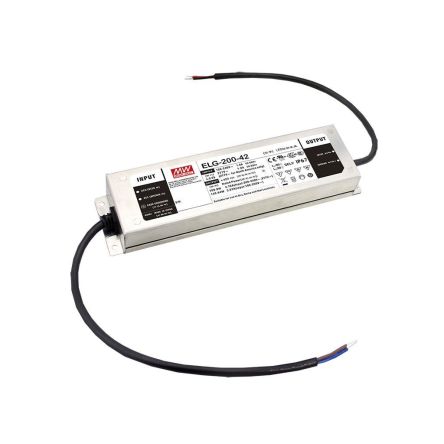

MEAN WELL/台湾明纬 开关电源 ELG-200-24DA-3Y

ELG-200-24DA-3Y概述


    产品简介


    ELG-200系列是一款高效率的恒压(CV)和恒流(CC)LED驱动器,适用于144W到200W的应用场景。其主要功能是在宽电压输入范围内提供稳定的输出电流和电压,以满足不同负载条件下的需求。ELG-200系列广泛应用于商业照明、工业照明和户外照明等领域。

    技术参数


    | 参数 | 规格 |

    | 输出电压范围 | 12V至54V |
    | 频率范围 | 47~63Hz |
    | 功率因数 | 0.92~0.97 |
    | 效率 | ≥92% |
    | 输入电流 | ≤1.8A/115VAC,≤1.2A/230VAC,≤1.0A/277VAC |
    | 启动浪涌电流 | 500ms内,100ms/230VAC,1000ms内,100ms/115VAC |
    | 泄漏电流 | <0.75mA/277VAC |
    | EMC抗扰度 | 符合EN55015、EN61000-3-2(C类)、EN61000-3-3、GB17625.1、GB17743 |
    | 工作温度范围 | -40°C~+90°C |
    | 工作湿度范围 | 10%~95%RH非凝露 |
    | 储存温度范围 | -40°C~+90°C,湿度范围10%~95%RH |
    | 振动耐受性 | 10~500Hz,5G,12min/1周期,每轴周期72min |

    产品特点和优势


    ELG-200系列具有出色的性能和稳定性,是目前市场上领先的LED驱动器之一。其主要特点和优势如下:
    1. 宽输入电压范围:能够适应各种供电条件,提高系统的灵活性和可靠性。
    2. 高效率:高达93%的工作效率,节省能源成本。
    3. 过载保护机制:具有短路保护和过温保护功能,确保设备在异常情况下也能安全运行。
    4. 智能调光功能:支持DALI协议和用户定义的智能定时调光,方便实现灵活的控制方案。
    5. 低启动浪涌电流:减少对电网的冲击,提高系统稳定性和寿命。

    应用案例和使用建议


    ELG-200系列广泛应用于商业照明、工业照明和户外照明等领域,如室内装饰灯、路灯、隧道灯等。以下是具体的使用建议:
    1. 商业照明:可以用于商场、超市等大型商业场所的灯光系统,通过智能调光功能实现节能效果。
    2. 工业照明:适合于工厂、仓库等需要高强度、长寿命光源的场合,确保设备稳定运行。
    3. 户外照明:适用于路灯、公园照明等户外场合,通过过温保护等功能保障长期可靠运行。
    使用建议:
    - 在安装时应考虑散热设计,避免长时间高负荷运行导致温度过高。
    - 定期检查连接点,确保接线牢固,防止松动引发的安全隐患。
    - 根据具体应用场景选择合适的型号,确保满足电压、电流等参数要求。

    兼容性和支持


    ELG-200系列兼容各种标准接口,可与不同类型的灯具和其他设备无缝对接。厂商提供了详尽的技术支持和售后服务,包括故障排查、维护保养等服务。如有任何疑问,用户可以通过联系制造商获取专业的技术支持。

    常见问题与解决方案


    1. Q: 系统出现短路现象怎么办?
    - A: 检查线路是否有短路或损坏,确认后重新接线并测试。如果频繁发生,可能是内部元件老化或损坏,需要更换部件。
    2. Q: 输出电流不稳定如何处理?
    - A: 检查负载是否符合驱动器的额定值,调整外部调节器的设定,确保在合适的范围内运行。
    3. Q: 设备出现异常噪音或振动怎么办?
    - A: 确认设备安装稳固,紧固所有螺丝。如有必要,检查内部电路板和风扇是否正常运行。

    总结和推荐


    ELG-200系列是一款集高效能、高稳定性和多功能于一体的LED驱动器。其广泛应用范围和强大的技术支持使其成为当前市场上非常值得推荐的产品。无论是商业、工业还是户外照明项目,ELG-200系列都能够提供出色的解决方案,满足用户的多样化需求。因此,我们强烈推荐这款产品给所有需要高质量LED驱动器的用户。

ELG-200-24DA-3Y参数

参数
电压-输出2 -
输出数量 1
电压-输出1 -
电流-输出1 -
输出功率 202W
电流-输出2 -
电压-输出4 -
最大输入电压 305V(AC)
负载调节 -
最小输入电压 100V(AC)
电压-输出3 -
长*宽*高 220mm*71mm*37.5mm
零件状态 在售
包装方式 盒装

ELG-200-24DA-3Y数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 ELG-200-24DA-3Y ELG-200-24DA-3Y数据手册

ELG-200-24DA-3Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 493.1935
5+ ¥ 476.8124
10+ ¥ 453.7249
20+ ¥ 437.3437
库存: 301
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 493.19
