HVGC-100-700B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 99W 1 180V(AC) 528V(AC) 700mA 底座安装 212mm*68mm*38.8mm
供应商型号: SCE-HVGC-100-700B
供应商: 海外现货
标准整包数: 1

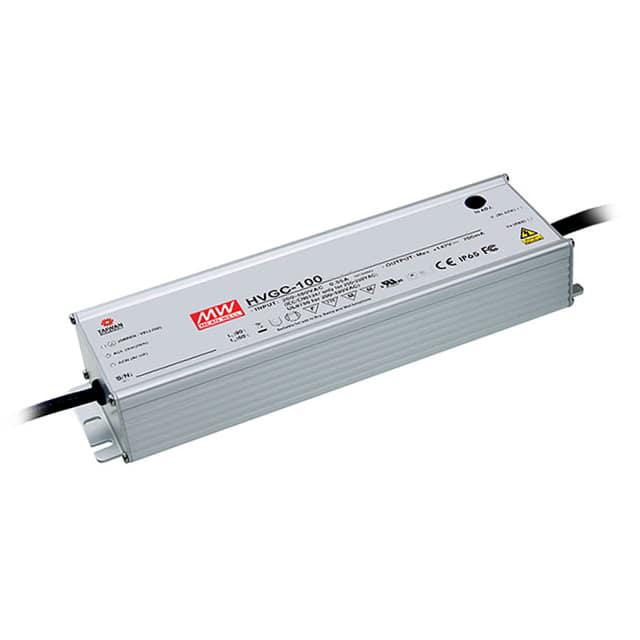

MEAN WELL/台湾明纬 开关电源 HVGC-100-700B

HVGC-100-700B概述


    产品简介


    HVGC-100系列100W恒流模式LED驱动器是一款专为LED照明系统设计的高效能驱动器。它通过恒流模式直接驱动LED模块,从而确保输出电流稳定一致。这款驱动器以其高效率、宽电压范围和耐用性而闻名,适用于多种商业和工业应用。

    技术参数


    | 参数 | 值 |

    | 额定电流 | 290mA / 347VAC, 200mA / 480VAC |
    | 额定功率 | 99.4W / 99.75W |
    | 输出电流调节范围 | 20 ~ 95% |
    | 设置时间 | ≤500ms |
    | 频率范围 | 47 ~ 63Hz |
    | 功率因数(典型值) | ≥0.9 |
    | 效率(典型值) | ≥91% |
    | 输入电压范围 | 180 ~ 528VAC |
    | 冲击电流(典型值) | <0.75mA / 480VAC |
    | 泄漏电流 | 1.5KVAC |
    | 安全标准 | UL8750, CSA C22.2 No. 250.0-08, TUV EN61347-1, EN61347-2-13, EAC TP TC 004, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-8, EN61000-4-11, EN61547, EN61000-3-2 Class C, EN61000-3-3 |
    | 工作湿度 | 20 ~ 95% RH非凝露 |
    | 存储温度/湿度 | -40 ~ +80℃, 10 ~ 95% RH |
    | 温度系数 | ±0.03%/ (0 ~ 60℃) |
    | 振动耐受性 | 10 ~ 500Hz, 5G 12min./1cycle |
    | MTBF | 186.1K小时 |
    | 尺寸 | 2366838.8mm (LWH) |

    产品特点和优势


    1. 高效率:高达91%,能够显著减少能源损耗。
    2. 宽电压范围:适应不同供电条件,提高灵活性。
    3. 可靠的安全标准:符合多项国际安全认证,确保用户安全。
    4. 广泛的温度适应性:可在极端温度环境下工作。
    5. 出色的抗振动能力:适合安装于移动或震动环境。

    应用案例和使用建议


    应用场景:
    - 商业建筑内部和外部照明
    - 超市和商场的大型LED照明系统
    - 街道照明及交通信号灯
    - 户外广告牌照明
    使用建议:
    - 在安装前,请确保LED驱动器的输入电压与供电系统的电压匹配。
    - 在复杂环境下使用时,考虑加装防水连接器以提高使用寿命。
    - 根据LED负载调整驱动器,以达到最佳的工作状态。
    - 避免将DIM-端子直接接地,这可能导致输出电流不稳定。

    兼容性和支持


    - 与大多数符合相关安全标准的LED模块兼容。
    - 提供详细的产品手册和安装指南,帮助用户快速上手。
    - 专业的客户服务团队随时提供技术支持和维护服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电流不稳定 | 确认输入电压和DIM+、DIM-接线正确 |
    | 驱动器无法正常启动 | 检查连接线路是否有短路 |
    | 驱动器过热 | 确保散热装置良好,适当降低负载 |
    | 驱动器关闭后重启困难 | 检查输入电压是否在额定范围内 |

    总结和推荐


    HVGC-100系列100W恒流模式LED驱动器凭借其高效率、宽电压范围、可靠的性能和多种应用场景,非常适合用于商业和工业环境中的LED照明系统。无论是新项目还是升级现有系统,这款驱动器都是一个理想的选择。强烈推荐给需要高性能LED驱动解决方案的客户。

HVGC-100-700B参数

参数
电流-输出2 -
负载调节 -
电压-输出2 -
电压-输出1 -
电流-输出1 700mA
输出数量 1
输出功率 99W
电压-输出4 -
电压-输出3 -
最小输入电压 180V(AC)
最大输入电压 528V(AC)
长*宽*高 212mm*68mm*38.8mm
安装方式 底座安装
零件状态 在售
包装方式 盒装

HVGC-100-700B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HVGC-100-700B HVGC-100-700B数据手册

HVGC-100-700B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 763.8673
5+ ¥ 738.471
10+ ¥ 702.7403
20+ ¥ 677.344
库存: 18
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 763.86
