HLN-40H-42A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 40W 1 90V(AC) 305V(AC) 960mA 导线安装,底座安装 161mm*61.5mm*35mm
供应商型号: 709-HLN40H-42A
供应商: Mouser
标准整包数: 1

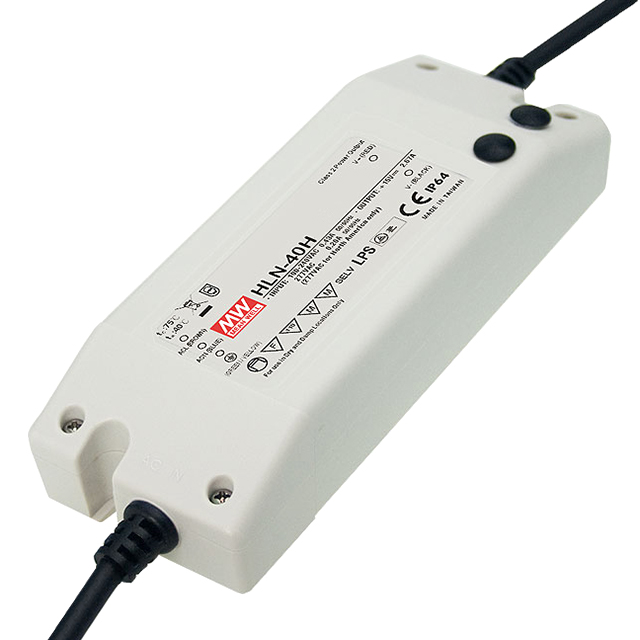

MEAN WELL/台湾明纬 开关电源 HLN-40H-42A

HLN-40H-42A概述

    HLN-40H系列40W单输出开关电源技术手册

    产品简介


    HLN-40H系列是一款高效率的40W单输出开关电源。主要设计用于各类工业应用,如LED照明系统、通信设备和各类自动化控制系统。它具有较高的工作效率和稳定性,同时具备良好的电压调整范围和负载适应能力。

    技术参数


    - 输出电压: 可调范围为12V至54V(具体型号有所不同)
    - 额定电流: 最大可达到3.33A(根据型号不同)
    - 额定功率: 40W
    - 电压调整率: ±0.5%(典型值)
    - 负载调整率: ±1%
    - 最大负载百分比: 在115VAC/230VAC输入下为60%,在277VAC输入下为75%
    - 最大开路保护电流: 50A(冷启动)
    - 峰值输入电流: 0.75mA/277VAC
    - 待机时间: 16ms/230VAC(满载)
    - 输入电压范围: 90~305VAC
    - 频率范围: 47~63Hz
    - 电源效率: 86.5%~89%(典型值)
    - 功率因数: >0.92/277VAC(满载)
    - 浪涌电流: <20A
    - 电磁干扰等级: 符合EN55015、EN61000-3-2 Class C标准
    - 电磁兼容性: 符合EN61000-4-2、3、4、5、6、8、11标准
    - 防护等级: IP64
    - 尺寸: 161×61.5×35mm (长×宽×高)
    - 重量: 约0.35Kg
    - 安全认证: 符合UL8750、CSA C22.2 No. 250.0-08、EN61347-1、EN61347-2-13、EAC TP TC 004、GB19510.1、GB19510.14标准

    产品特点和优势


    HLN-40H系列电源在设计上注重高效率和低功耗,能在宽泛的输入电压范围内保持稳定输出。其内置的浪涌电流抑制机制能有效防止电路受到瞬间高电流冲击的影响。另外,通过IP64防护等级的设计,使其适用于各种恶劣的工作环境。此外,通过内部电位计可以方便地调节输出电压和电流,大大提升了产品的易用性。

    应用案例和使用建议


    HLN-40H系列广泛应用于LED照明、通信设备和自动化控制系统中。在实际应用中,需要注意保证输入电压在规定范围内,以避免电源过热或损坏。另外,在安装时应确保接线正确,特别是在调节输出电压和电流时。对于需要更高亮度控制精度的应用场景,可以通过调整外部电阻或PWM信号实现更为精确的电流调节。

    兼容性和支持


    HLN-40H系列电源具有良好的兼容性,可以与大多数标准接口设备匹配使用。制造商提供详细的使用手册和技术支持服务,帮助用户更好地理解产品特性和操作方法。此外,该电源还提供了多种保护机制,包括过流保护、过压保护和过温保护,以确保在异常情况下的安全运行。

    常见问题与解决方案


    - 问题: 电源启动时无响应。
    - 解决办法: 检查输入电压是否在规定范围内,确认所有连接是否正确,检查是否有短路现象。

    - 问题: 输出电压不稳定。
    - 解决办法: 检查负载是否在合理范围内,确认内部电位计设置是否准确,适当调整输出电缆连接的电阻值。

    总结和推荐


    HLN-40H系列40W单输出开关电源凭借其高效率、宽输入电压范围和稳定的输出特性,成为众多应用场合的理想选择。通过内置的保护机制和灵活的调整功能,它能够在复杂环境中稳定工作。因此,我强烈推荐这款电源给需要高性能、可靠性的应用项目。
    综上所述,HLN-40H系列开关电源具有卓越的性能表现和广泛应用前景,是非常值得推荐的一款产品。

HLN-40H-42A参数

参数
输出功率 40W
电压-输出1 -
负载调节 -
最小输入电压 90V(AC)
电压-输出4 -
输出数量 1
电压-输出3 -
最大输入电压 305V(AC)
电流-输出2 -
电流-输出1 960mA
电压-输出2 -
长*宽*高 161mm*61.5mm*35mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

HLN-40H-42A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLN-40H-42A HLN-40H-42A数据手册

HLN-40H-42A封装设计

查看详情并下载
Symbol
Footprint
3D Model
