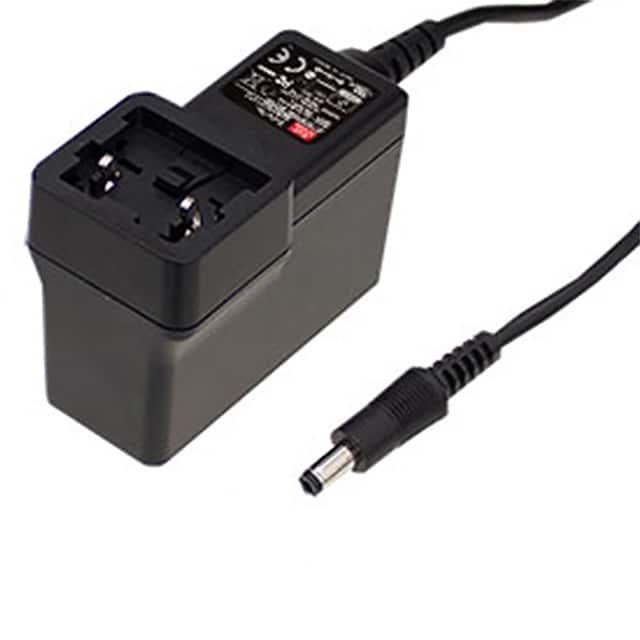

GEM30I24-P1J

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well 电源适配器 GEM30I系列, 24V 直流输出, 1.25A输出, 澳大利亚/欧式/英式/美式插头插头
供应商型号: SCE-GEM30I24-P1J
供应商: 海外现货
标准整包数: 1

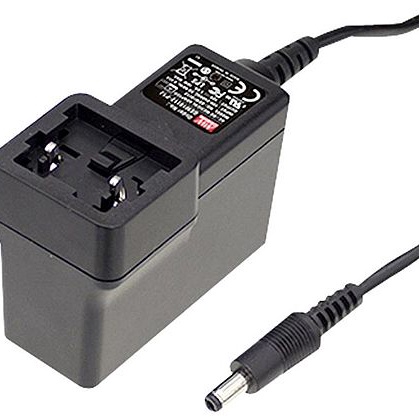

MEAN WELL/台湾明纬 开关电源 GEM30I24-P1J

GEM30I24-P1J概述


    产品简介


    产品类型:30W AC-DC可互换医疗适配器
    主要功能:这款适配器提供多种输出电压选择(5V, 7.5V, 9V, 12V, 15V, 18V, 24V, 48V),适用于各种医疗设备,保证稳定的直流电源供应。
    应用领域:广泛应用于医疗设备如监护仪、超声设备、心电图机等领域。

    技术参数


    - 输出电流范围:0 ~ 4A(5V),0 ~ 3.33A(7.5V, 9V),0 ~ 2.5A(12V),0 ~ 2A(15V),0 ~ 1.66A(18V),0 ~ 1.25A(24V),0 ~ 0.625A(48V)
    - 额定功率:最大30W
    - 输出纹波和噪声:最大100mVp-p
    - 电压波动容差:±5.0%(5V, 7.5V, 9V, 12V, 15V, 18V, 24V, 48V)
    - 线路调节率:±1.0%
    - 负载调节率:±5.0%(5V, 7.5V, 9V, 12V, 15V, 18V, 24V, 48V)
    - 工作效率:最高可达90%
    - 输入电流:1A / 115VAC,0.6A / 230VAC
    - 环境温度:-25°C至+70°C
    - 湿度范围:20%至90%RH非凝露条件
    - 存储温度:-20°C至+85°C
    - 存储湿度:10%至95%RH非凝露条件
    - 防护等级:IP21
    - 过载保护:120%~200%额定输出功率,采用hiccup模式,故障消除后自动恢复
    - 过电压保护:110%~140%额定输出电压,钳位保护,输出短路

    产品特点和优势


    - 高效率:最高工作效率可达90%,提供出色的能源利用效率。
    - 宽工作范围:宽泛的电压输入范围(82VAC~264VAC),确保设备在不同电网条件下正常运行。
    - 高可靠性:具有过载和过电压保护功能,有效防止因外部电网干扰导致的损坏。
    - 宽温操作:能在极端环境下稳定工作,温度范围为-25°C至+70°C,适合各种严苛的工业环境。

    应用案例和使用建议


    应用案例
    在医疗设备中,这款适配器可以作为监护仪、超声设备和心电图机等设备的电源供应单元,确保这些设备的电力供应稳定可靠。
    使用建议
    - 安全使用:确保适配器安装在合适的环境中,避免湿气和灰尘对设备造成损害。
    - 正确接线:根据设备需求正确选择适配器的输出电压,避免电压不匹配带来的安全隐患。

    兼容性和支持


    - 兼容性:适配器标准插头为P1J,同时也提供了其他类型的插头供客户选择,以满足不同设备的需求。
    - 支持:制造商提供详细的安装手册和技术支持,可在官方网站下载查阅(http://www.meanwell.com/manual.html)。

    常见问题与解决方案


    - 问题:适配器无法启动。
    - 解决办法:检查输入电压是否在正常范围内,确认设备的负载是否超出适配器的承受范围。
    - 问题:输出电压不稳定。
    - 解决办法:确认设备是否符合输入电压要求,检查输入端是否有干扰源。

    总结和推荐


    优点总结:
    - 高效节能:高达90%的工作效率。
    - 稳定可靠:具有过载和过电压保护功能。
    - 宽温工作:适用温度范围广,可在极端环境下稳定运行。
    推荐:
    鉴于该适配器具有高效、稳定和可靠的特点,特别适合医疗设备等对电源供应有严格要求的应用场合。强烈推荐在医疗设备中选用这款30W AC-DC可互换医疗适配器。

GEM30I24-P1J参数

参数
电压-输出2 -
电压-输出3 -
电流-输出2 -
电压-输出4 -
输出数量 1
负载调节 2%
最大输入电压 264V(AC)
电压-输出1 -
最小输入电压 80V(AC)
电流-输出1 -
输出功率 30W
长*宽*高 75.5mm*39.1mm*56.2mm
安装方式 墙壁安装
应用等级 医疗级
零件状态 在售
包装方式 盒装

GEM30I24-P1J数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GEM30I24-P1J GEM30I24-P1J数据手册

GEM30I24-P1J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 255.0622
5+ ¥ 243.0787
10+ ¥ 231.2051
20+ ¥ 223.1794
库存: 40
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 255.06
