OWA-120U-36

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 122W 1 90V(AC) 264V(AC) 0.5% 3.4A 桌面安装 191mm*63mm*37.5mm
供应商型号: 1866-3677-ND
供应商: Digi-Key
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 OWA-120U-36

OWA-120U-36概述

    120W Single Output Moistureproof Adaptor OWA-120U 系列技术手册

    产品简介

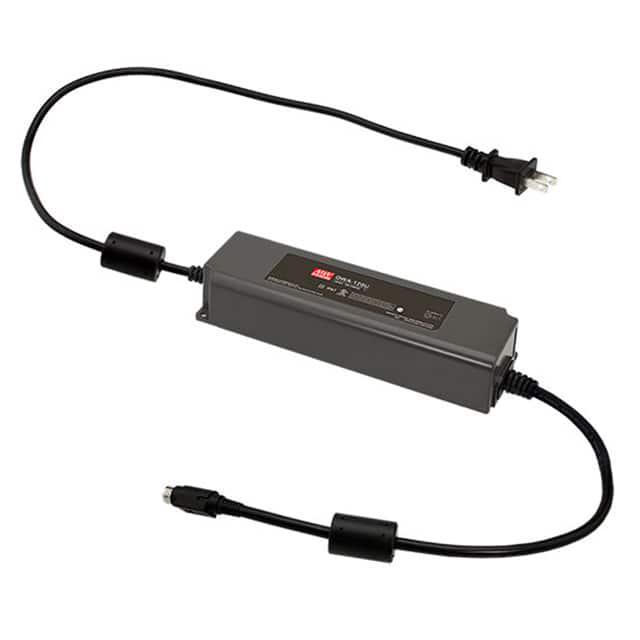

    120W Single Output Moistureproof Adaptor OWA-120U系列 是一款具备IP67防护等级的防水型直流电源适配器。它提供了从12V到54V的单路输出电压选择,适用于多种工业和户外环境。此款适配器主要用于需要高稳定性和长寿命的应用场合,如LED照明、工业控制、电信设备及智能家居系统。

    技术参数


    | 参数 | 值 |

    | 额定功率 | 120W |
    | 输出电压 | 12V, 15V, 20V, 24V, 30V, 36V, 42V, 48V, 54V |
    | 输出电流 | 10A, 8A, 6A, 5A, 4A, 3.4A, 2.9A, 2.5A, 2.3A |
    | 输入电压范围 | 90 ~ 264VAC (127 ~ 370VDC) |
    | 工作频率范围 | 47 ~ 63Hz |
    | 功率因数 | PF > 0.97 (115VAC), PF > 0.96 (230VAC) |
    | 涌入电流 | < 0.125mA (120VAC), < 0.25mA (240VAC) |
    | 工作温度范围 | -40 ~ +70°C |
    | 工作湿度范围 | 20 ~ 95% RH 非冷凝 |
    | 储存温度、湿度 | -40 ~ +80°C, 10 ~ 95% RH |
    | 电磁干扰(EMI) | 符合FCC Part 15标准 |
    | 安全标准 | UL8750 列名,CSA C22.2 No. 250.13-12 |

    产品特点和优势


    1. 高效率:最高可达到90.5%的工作效率,满足各类应用场景的需求。
    2. 高可靠性:具备过流、过压和过温保护,确保长期稳定运行。
    3. IP67防护等级:完全防尘防水,适合户外和工业环境使用。
    4. 宽输入电压范围:适应不同地区的电网电压,适用性广。
    5. 多种输出电压选择:可根据需求选择不同的输出电压,满足多样化的应用需求。

    应用案例和使用建议


    应用案例:本系列产品广泛应用于LED照明、电信设备、工业控制系统等领域。例如,在室外LED路灯系统中,因其出色的防水性能和高效率,能够提供稳定可靠的供电保障。
    使用建议:
    - 在安装时请确保连接正确无误,避免接线错误导致损坏。
    - 尽量减少电线长度,以减少电磁干扰。
    - 定期检查电源的温度,确保其在正常工作范围内。

    兼容性和支持


    1. 兼容性:该产品与大多数标准电气接口兼容,具体型号可参考安装指南。
    2. 支持:厂商提供详细的用户手册和技术支持服务,若存在兼容性问题可联系厂商解决。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查输入电压是否在正常范围内,确认接线是否正确。 |
    | 输出电压不稳定 | 确认负载是否过大,调整负载至适当范围。 |
    | 设备温度过高 | 检查散热条件,确保通风良好。 |

    总结和推荐


    120W Single Output Moistureproof Adaptor OWA-120U系列 以其卓越的性能和广泛的适用性,在市场上具有较强的竞争力。它不仅具备高效率、高可靠性和IP67防护等级,还提供了多样的输出电压选择,非常适合需要在恶劣环境中工作的各种应用。总体来说,推荐用户选用此款电源适配器,尤其是对于追求高性能、高稳定性的客户而言,无疑是一个理想的选择。

OWA-120U-36参数

参数
电压-输出1 -
电流-输出2 -
电压-输出3 -
电压-输出2 -
输出数量 1
电流-输出1 3.4A
最大输入电压 264V(AC)
最小输入电压 90V(AC)
电压-输出4 -
负载调节 0.5%
输出功率 122W
长*宽*高 191mm*63mm*37.5mm
安装方式 桌面安装
应用等级 商用级
零件状态 在售
包装方式 盒装

OWA-120U-36数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 OWA-120U-36 OWA-120U-36数据手册
