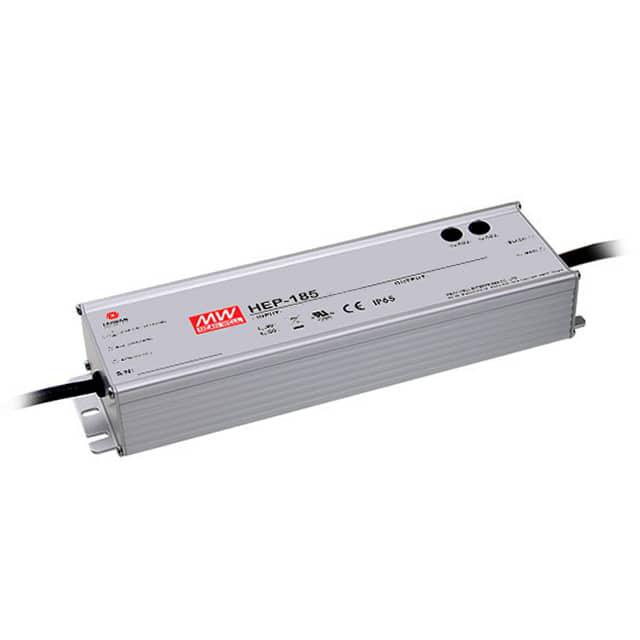

HEP-185-12A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 156W 1 90V(AC),127V(DC) 305V(AC),431V(DC) 2% 13A 12V 底座安装 228mm*68mm*38.8mm
供应商型号: SCE-HEP-185-12A
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 HEP-185-12A

HEP-185-12A概述

    185W 单输出开关电源 HEP-185 系列技术手册

    一、产品简介


    HEP-185系列单输出开关电源是一款高效的电源转换装置,适用于各种工业和商业应用。该系列产品包括多种电压和电流等级,能够提供稳定可靠的电力供应。主要应用于通讯设备、工业自动化、LED照明系统等领域。

    二、技术参数


    - 隔离电压:
    - 输入-输出: 3.75KVAC
    - 输入-接地: 2KVAC
    - 输出-接地: 1.5KVAC
    - 绝缘电阻:
    - 输入-输出、输入-接地、输出-接地: 100M Ohms / 500VDC @ 25℃, 70%RH
    - 额定功率及电压:
    - 型号: HEP-185-12 至 HEP-185-54
    - 额定功率: 156W 至 187.2W
    - 输出电压: 12V 至 54V
    - 最大输出电流: 13A 至 3.45A
    - 效率:
    - 最高可达94%
    - 输入电压范围:
    - 90~305VAC (127~431VDC)
    - 频率范围:
    - 47~63Hz
    - 功率因数:
    - 115VAC时>0.98,230VAC时>0.95,277VAC时>0.92
    - 电压调整范围:
    - 15V 至 54V
    - 启动电流:
    - 230VAC时65A

    三、产品特点和优势


    HEP-185系列开关电源具备多项显著优势:
    - 高效率: 电源转换效率高达94%,降低能源消耗,提升运行成本效益。
    - 宽电压输入范围: 支持全球范围内的电网电压,适应不同地区的电力供应标准。
    - 高标准安全设计: 符合国际安全标准如EN55032和EN61000-4等,确保在各类环境下可靠运行。
    - 紧凑设计: 尺寸仅为2286838.8mm,占用空间小,便于集成到各类设备中。

    四、应用案例和使用建议


    应用案例: HEP-185系列常用于工厂自动化设备、通讯基站以及大型LED显示屏等场合,这些场合对电源的稳定性要求极高。例如,在LED显示屏应用中,HEP-185可提供稳定的直流电输出,确保显示效果清晰、无闪烁。
    使用建议:
    - 在安装前仔细阅读安装手册,确保正确接线。
    - 使用时尽量避免电源暴露于极端温度环境中,以减少热影响。
    - 如需调节输出电压和电流,可通过内部电位器进行调整,但务必先阅读相关说明。

    五、兼容性和支持


    - 兼容性: 本系列产品提供IP65和IP68两种防护等级,适用于不同环境需求。
    - 技术支持: 提供详细的安装手册和技术支持文档,可通过官方网站下载获取。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动困难 | 检查输入电压是否符合规格要求,确认所有连接端子紧固 |
    | 输出电压不稳定 | 检查负载是否超过额定值,如是则需减小负载或更换更大容量的电源 |

    七、总结和推荐


    总结: HEP-185系列单输出开关电源凭借其高效能、高可靠性以及广泛的适用性,成为工业和商业应用的理想选择。其卓越的安全性能和稳定的表现使其在市场上具有较强的竞争力。
    推荐: 综合来看,HEP-185系列是一款非常优秀的电源产品,尤其适合需要长时间稳定供电的应用场合。强烈推荐给需要高质量电源解决方案的客户。

HEP-185-12A参数

参数
电压-输出4 -
输出功率 156W
电压-输出1 12V
电压-输出3 -
电压-输出2 -
最大输入电压 305V(AC),431V(DC)
输出数量 1
负载调节 2%
电流-输出1 13A
最小输入电压 90V(AC),127V(DC)
电流-输出2 -
长*宽*高 228mm*68mm*38.8mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HEP-185-12A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HEP-185-12A HEP-185-12A数据手册

HEP-185-12A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 792.122
5+ ¥ 765.7363
10+ ¥ 728.7962
20+ ¥ 702.4105
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 792.12
