UHP-1000-12

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 960W开关电源, UHP-1000系列, 12V 直流输出电压 80A输出电流, 1输出点
供应商型号: TW-UHP-1000-12
供应商: 国内现货
标准整包数: 1

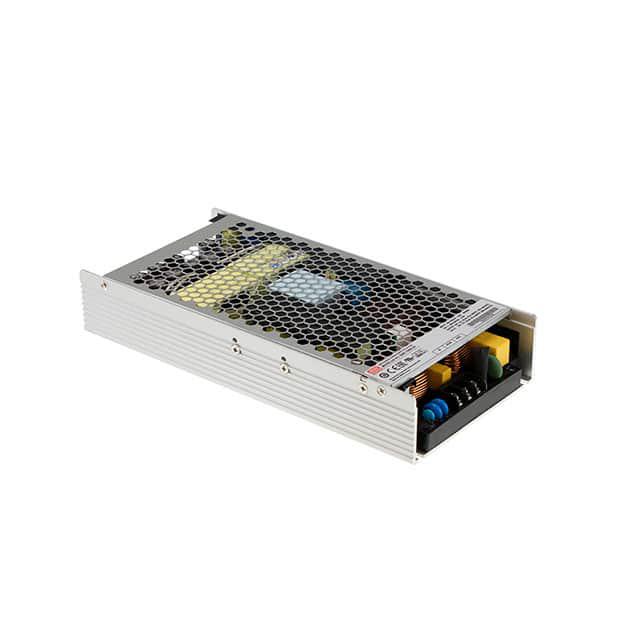

MEAN WELL/台湾明纬 开关电源 UHP-1000-12

UHP-1000-12概述

    UHP-1000 系列1000W薄型电源产品介绍及技术指南

    1. 产品简介


    UHP-1000系列是一款1000W单输出的薄型电源,具有低至41毫米的纤薄设计。该系列提供12V、24V、36V和48V的输出电压线,全范围90至264VAC输入,可广泛应用于工业自动化机械、工业控制系统、机电设备、电子仪器及装置、测试测量仪器、激光相关机器、充电相关设备等领域。

    2. 技术参数


    - 输入电压范围:90 ~ 264VAC(250 ~ 370VDC)
    - 输出电压:12V、24V、36V、48V
    - 额定功率:1000W(12V型号)/1008W(24V、36V、48V型号)
    - 额定电流:12V: 80A,24V: 42A,36V: 28A,48V: 21A
    - 电压调节范围:额定输出功率的105~120%
    - 频率范围:47 ~ 63Hz
    - 功率因数:满载时PF≥0.95/230VAC,PF≥0.99/115VAC
    - 效率:≥94% @ 12V,≥95% @ 24V,≥96% @ 36V,≥95.5% @ 48V
    - 启动电流:冷启动20A/115VAC,40A/230VAC
    - 泄漏电流:<0.75mA/240VAC
    - 工作温度:-30 ~ +70℃(根据降额曲线)
    - 湿度范围:20 ~ 90% RH 非凝露条件
    - 存储温度:-40 ~ +85℃,10 ~ 95% RH 非凝露条件
    - 振动耐受性:10 ~ 500Hz,5G 10分钟/周期,每轴60分钟

    3. 产品特点和优势


    - 高效能:效率最高可达96%,适用于高功率需求的应用。
    - 宽温适应:在-30到+70℃范围内无风扇运行。
    - 多功能保护:具备过载、短路、过温等全面保护功能,保证长时间稳定运行。
    - 强抗振动能力:通过5G抗振动测试,适用于恶劣工业环境。
    - 国际安全认证:符合TUV EN62368-1、UL62368-1等国际安全标准。

    4. 应用案例和使用建议


    UHP-1000系列适用于各种高功率需求的工业应用,如激光切割机、自动化生产线等。在安装时,可以考虑采用额外铝板和风扇的强制空气冷却解决方案以提高散热效果。对于高功率应用,应注意负载率和散热情况,避免过热导致降额运行。

    5. 兼容性和支持


    UHP-1000系列电源具备远程开关控制和辅助电源功能,便于集成于其他系统。厂商提供详尽的技术支持和维护服务,确保用户能够高效使用和维护该产品。

    6. 常见问题与解决方案


    - 问题:无法正常启动
    - 解决方案:检查输入电压是否在规定范围内,确认接线无误。
    - 问题:输出电压不稳定
    - 解决方案:检查负载是否超出额定范围,确保连接良好。
    - 问题:温度过高导致保护
    - 解决方案:检查散热系统是否正常工作,增加外部风扇以增强散热效果。

    7. 总结和推荐


    UHP-1000系列以其高效的性能、广泛的适用范围以及可靠的安全特性,成为工业自动化领域的理想选择。特别是对于需要高功率且复杂工作环境的应用,这款电源展现了其卓越的性能和稳定性。我们强烈推荐此款产品用于各种工业场合。

UHP-1000-12参数

参数
电流-输出1 80A
电压-输出2 -
输出数量 1
负载调节 0.5%
电压-输出1 12V
最小输入电压 90V(AC),250V(DC)
电流-输出2 -
电压-输出4 -
最大输入电压 264V(AC),370V(DC)
输出功率 960W
电压-输出3 -
长*宽*高 240mm*115mm*41mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

UHP-1000-12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 UHP-1000-12 UHP-1000-12数据手册

UHP-1000-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
