首页  >  产品百科  >  GST25B15-P1J

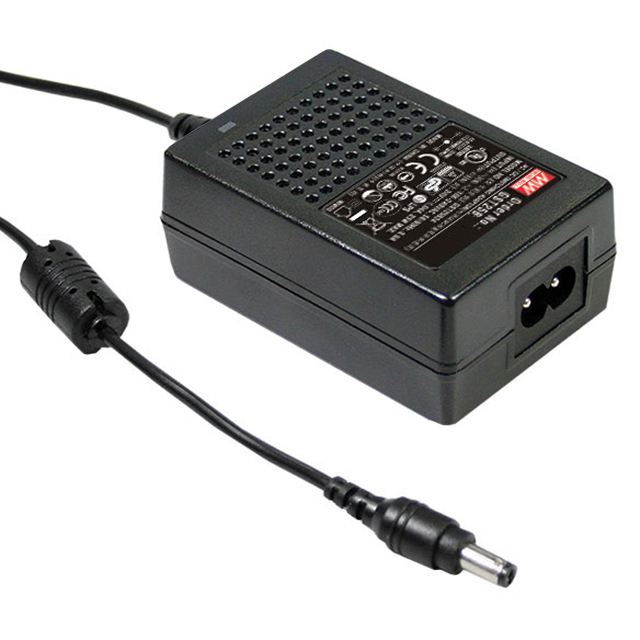

GST25B15-P1J

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well 电源适配器 GST25B系列, 15V 直流输出, 0 → 1.66A输出
供应商型号: 709-GST25B15-P1J
供应商: Mouser
标准整包数: 1

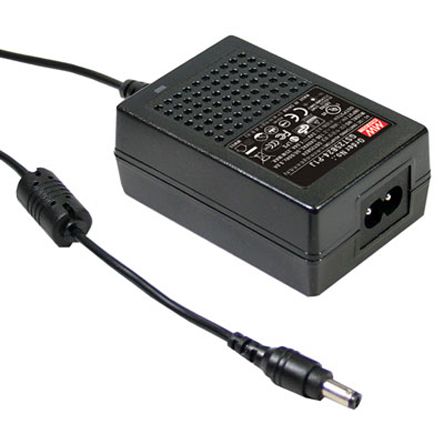

MEAN WELL/台湾明纬 开关电源 GST25B15-P1J

GST25B15-P1J概述

    GST25B系列25W AC-DC高可靠性工业适配器技术手册

    产品简介


    GST25B系列25W AC-DC高可靠性工业适配器适用于多种应用领域,如工业控制、通信设备和消费电子。这些适配器提供各种输出电压选择(5V, 7.5V, 9V, 12V, 15V, 18V, 24V, 28V, 48V),以满足不同设备的电源需求。其主要功能包括高效能转换、高可靠性及广泛的工作环境适应能力。

    技术参数


    以下是GST25B系列适配器的技术参数:
    - 输出电压:
    - 5V:4.0A
    - 7.5V:2.93A
    - 9V:2.55A
    - 12V:2.08A
    - 15V:1.66A
    - 18V:1.38A
    - 24V:1.04A
    - 28V:0.89A
    - 48V:0.52A
    - 电流范围:
    - 0 ~ 额定电流
    - 额定功率: 最大25W
    - 纹波和噪声:
    - 80mVp-p 至 150mVp-p
    - 电压波动范围:
    - ±5.0% 至 ±3.0%
    - 线性调整率:
    - ±1.0% 至 ±3.0%
    - 负载调整率:
    - ±2.0% 至 ±5.0%
    - 频率范围:
    - 47 ~ 63Hz
    - 效率:
    - 典型值 80% 至 89%
    - 输入电流:
    - 在240VAC时为0.25mA
    - 启动电流:
    - 115VAC 时 35A,230VAC 时 65A
    - 保护功能:
    - 过载保护:Hiccup模式
    - 过压保护:钳位由稳压二极管

    产品特点和优势


    1. 高效能转换: 高达89%的效率使得能量损失最小化,提升整体系统效能。
    2. 高可靠性: 通过多项安全认证(如UL60950-1, CSA C22.2, EN60950-1等),确保长期稳定运行。
    3. 广泛的工作环境: 能够适应宽泛的温度范围(-30°C 至 +70°C)和湿度条件(10% 至 90%)。
    4. 坚固耐用: 通过严格振动测试(10 ~ 500Hz,2G),能够在严苛环境中可靠运行。

    应用案例和使用建议


    GST25B系列适配器广泛应用于工业自动化、通信设备和医疗仪器等领域。例如,在某些工业控制系统中,它被用来为传感器和其他低功耗设备供电。建议在设计应用电路时注意散热问题,尤其是在高环境温度下长时间使用时。同时,使用合适的电缆和连接器可以提高系统的稳定性和安全性。

    兼容性和支持


    - 兼容性: GST25B系列适配器支持多种直流插头选项(如P1J, P2I等),可满足不同设备的连接需求。
    - 厂商支持: 厂商提供详细的产品手册和技术支持,客户可以访问官网获取安装手册和更多信息。

    常见问题与解决方案


    1. 问题: 输出电压不稳定。
    - 解决方案: 检查输入电压是否在允许范围内,重新校准电源模块。
    2. 问题: 设备无法正常启动。
    - 解决方案: 确认接线无误,检查输入电源是否符合要求。
    3. 问题: 设备过热。
    - 解决方案: 检查散热系统是否正常工作,确保设备通风良好。

    总结和推荐


    GST25B系列25W AC-DC高可靠性工业适配器凭借其高效能、高可靠性和广泛的适用性,在工业和消费电子领域具有显著的优势。该产品通过多项国际安全认证,适合于各种苛刻的应用环境。综合来看,强烈推荐使用GST25B系列适配器,尤其是对可靠性要求较高的场合。

GST25B15-P1J参数

参数
输出数量 1
电流-输出1 -
电压-输出2 -
电流-输出2 -
电压-输出4 -
输出功率 25W
最小输入电压 85V(AC)
最大输入电压 264V(AC)
电压-输出3 -
电压-输出1 -
负载调节 3%
长*宽*高 79mm*54mm*33mm
安装方式 桌面安装
应用等级 商用级
零件状态 在售
包装方式 盒装

GST25B15-P1J数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GST25B15-P1J GST25B15-P1J数据手册

GST25B15-P1J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.4805 ¥ 155.0514
10+ $ 14.7204 ¥ 123.5042
25+ $ 14.5044 ¥ 121.6919
60+ $ 13.4784 ¥ 113.0838
120+ $ 12.978 ¥ 108.8854
300+ $ 12.9045 ¥ 108.2688
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 155.05
