ELP-75-12

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 75W开关电源, 12V 直流输出电压 6.25A输出电流, 1输出点
供应商型号: TW-ELP-75-12
供应商: 国内现货
标准整包数: 1

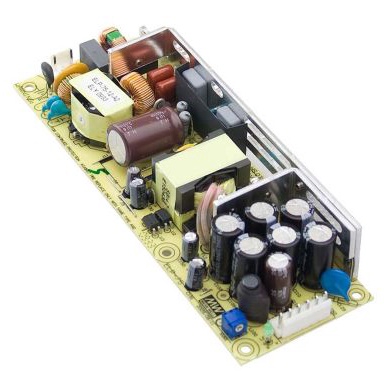

MEAN WELL/台湾明纬 开关电源 ELP-75-12

ELP-75-12概述


    产品简介


    本手册详细介绍的是ELP-75系列单输出直流电源模块,型号包括ELP-75-3.3、ELP-75-5、ELP-75-15、ELP-75-12、ELP-75-24及ELP-75-48。这些模块适用于多种工业应用,如通信设备、医疗器械、测试仪器以及自动控制系统。它们提供稳定的电压输出和高效的能量转换,确保设备在复杂的工作环境下能够可靠运行。

    技术参数


    | 参数 | ELP-75-3.3 | ELP-75-5 | ELP-75-15 | ELP-75-12 | ELP-75-24 | ELP-75-48 |
    ||
    | 直流电压 | 3.3V | 5V | 15V | 12V | 24V | 48V |
    | 额定电流 | 15A | 15A | 5A | 6.25A | 3.15A | 1.6A |
    | 电流范围 | 0 ~ 15A | 0 ~ 15A | 0 ~ 5A | 0 ~ 6.25A | 0 ~ 3.15A | 0 ~ 1.6A |
    | 额定功率 | 49.5W | 75W | 75W | 75W | 75.6W | 76.8W |
    | 输出电压调整范围 | 3.0 ~ 3.6V | 4.75 ~ 5.5V | 13.5 ~ 16.5V | 10.8 ~ 13.2V | 21.6 ~ 26.4V | 43.2 ~ 52.8V |
    | 线性调节率 | ±3.0% | ±0.5% | ±2.0% | ±0.5% | ±1.0% | ±1.0% |
    | 负载调节率 | ±0.5% | ±2.0% | ±2.0% | ±0.5% | ±1.0% | ±1.0% |
    | 上升时间 | 2500ms | 2500ms | 20ms | 20ms | 20ms | 20ms |
    | 持续时间 | 50ms/230VAC | 50ms/115VAC | 20ms/230VAC | 20ms/115VAC | 20ms/230VAC | 20ms/115VAC |
    | 输入电压范围 | 90 ~ 264VAC | 90 ~ 264VAC | 90 ~ 264VAC | 90 ~ 264VAC | 90 ~ 264VAC | 90 ~ 264VAC |
    | 功率因数 | 0.91 ~ 0.98 | 0.95 ~ 0.98 | 0.95 ~ 0.98 | 0.95 ~ 0.98 | 0.95 ~ 0.98 | 0.95 ~ 0.98 |
    | 效率(典型) | 80% | 89% | 82% | 90% | 90% | 90% |
    | 输入电流 | 1.8A/115VAC | 1A/230VAC | 1.8A/115VAC | 1A/230VAC | 1.8A/115VAC | 1A/230VAC |

    产品特点和优势


    ELP-75系列具备多项显著特点和优势,使其在市场上具有竞争力。其高效率(典型值为80%-90%)确保低功耗和减少热量生成。此外,内置过载保护和过压保护机制,保障系统安全。线性调节率和负载调节率均非常优秀,确保稳定可靠的电源输出。在多种工业应用中,如通信设备、医疗器械及测试仪器等,该系列模块均表现出色。

    应用案例和使用建议


    ELP-75系列广泛应用于电信基站、医疗设备、机器人控制系统等领域。例如,在一个医疗影像设备中,ELP-75-15模块为图像传感器供电,提供稳定的15V输出,满足设备的高精度需求。对于此类应用,建议考虑模块的输入电压和温度范围,确保长期稳定运行。

    兼容性和支持


    ELP-75系列符合国际安全标准,如EN55032、EN61000-3-2/3、UL60950-1和EAC TP TC 020,确保产品在全球范围内使用时的安全性。厂商提供详尽的技术支持和售后服务,包括安装指导、故障排查及维修服务,确保客户得到最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源无法启动 | 检查输入电压是否正常 |
    | 输出电压不稳定 | 确认负载是否超出规定范围 |
    | 设备发热严重 | 确保散热条件良好并适当降低负载 |

    总结和推荐


    总体而言,ELP-75系列提供了出色的性能和可靠性,特别是在需要高效、稳定和安全电源的应用场景下。无论是高精度医疗设备还是复杂工业控制系统,该系列产品都能满足需求。强烈推荐用于对电源稳定性要求高的应用场合。

ELP-75-12参数

参数
最小输入电压 90V(AC),127V(DC)
输出功率 75W
电压-输出3 -
电流-输出1 6.25A
电压-输出1 12V
最大输入电压 264V(AC),370V(DC)
负载调节 1%
输出数量 1
电流-输出2 -
电压-输出4 -
电压-输出2 -
长*宽*高 175mm*60mm*27mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ELP-75-12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 ELP-75-12 ELP-75-12数据手册

ELP-75-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
