首页  >  产品百科  >  QP-150D

QP-150D

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 153W开关电源, 5 V dc, ±12 V dc, ±24 V dc输出电压 2 A, 4 A, 10 A, 600mA输出电流, 4输出点
供应商型号: TW-QP-150D
供应商: 国内现货
标准整包数: 1

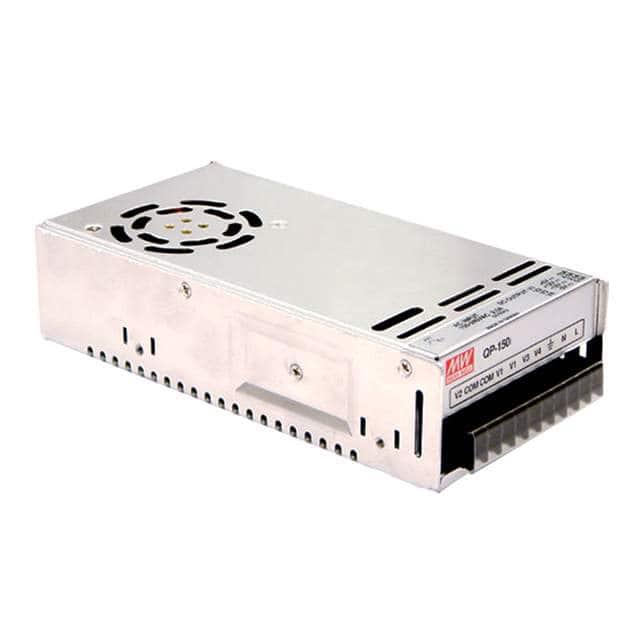

MEAN WELL/台湾明纬 开关电源 QP-150D

QP-150D概述

    # QP-150系列电源模块技术手册解析

    一、产品简介


    基本介绍
    QP-150系列是一种高效率、多输出、带功率因数校正(PFC)功能的直流电源模块。它采用紧凑型设计,适用于工业自动化、通信设备、医疗设备及测试仪器等领域。该系列产品具备多路独立输出能力,适合需要多种电压等级供电的应用场景。
    主要功能
    - 支持四种标准输出:5V、12V、-12V、-5V;
    - 每路输出均可通过外部调节获得一定范围内的输出电压调整;
    - 集成过载保护、短路保护及过温保护等多种安全机制;
    - 高达78%的转换效率,可满足节能需求。
    应用领域
    广泛应用于计算机外围设备、工业控制设备、通信设备、服务器电源、医疗电子设备以及各类测试仪器仪表等。

    二、技术参数


    | 参数类别 | 规格说明 |

    | 输入电压范围 | AC 90~264V(对应DC 127~370V),频率47~63Hz |
    | 输出功率(最大) | 150W |
    | 输出电流范围 | 3~15A |
    | 输出电压调整范围 | CH1: 4.75~5.5V, CH2: 3.14~3.63V, CH3: 11.4~13.2V, CH4: 14.3~16.5V |
    | 线路调节率 | ±0.03%/℃ |
    | 负载调节率 | ±3.0% |
    | 启动时间 | ≤800ms |
    | 保持时间 | ≥24ms(满载条件下) |
    | 功率因数 | ≥0.95(230VAC下),≥0.98(115VAC下,满载) |
    | EMC标准符合性 | EN55032 Class B,EN61000-3-2,-3;EN61000-4-2,3,4,5,6,8,11 |

    三、产品特点和优势


    特点概述
    1. 高效率与可靠性:效率高达78%,采用先进的开关技术和PFC设计,保证长时间稳定运行。
    2. 多重保护功能:具备过流、过压、短路、过热保护功能,且支持自动恢复模式。
    3. 宽温域适应性:可在-10℃至+60℃的工作温度范围内正常工作,并提供详细的降额曲线以指导具体应用场景。
    4. 紧凑型设计:尺寸仅为199×99×50 mm³,重量约0.93 kg,便于嵌入式集成。
    市场竞争力
    QP-150系列凭借其高性价比、多功能集成和广泛的兼容性,在工业控制、通信设备及消费电子领域具有显著竞争优势。
    四、应用案例与使用建议
    典型应用案例
    - 工业机器人控制器供电系统:需同时为多个模块提供不同电压等级;
    - 医疗设备:如心电图机或CT扫描仪所需的精密供电需求;
    - 通信基站备用电源系统:需支持高负载且能适应恶劣环境。
    使用建议
    1. 在极端高温或低温环境下,需参照降额曲线合理选择输出功率;
    2. 推荐将风扇安装于模块进风口处以增强散热效果;
    3. 若需扩展更多输出通道,可考虑通过并联多个单元实现。

    五、兼容性和支持


    兼容性
    QP-150系列与其他主流品牌的通信接口和控制协议兼容良好,可直接替换现有产品。
    厂商支持
    制造商提供全面的技术支持服务,包括免费样品申请、快速响应客户咨询以及定期技术培训课程。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压偏离标称值 | 检查输入电压是否在允许范围内,必要时重新校准调节器 |
    | 模块启动后无法正常工作 | 确认输入信号是否正确连接,排查短路或接线错误问题 |
    | 温度过高导致频繁重启 | 降低负载或增加通风条件 |
    七、总结与推荐
    综合评估
    QP-150系列电源模块以其高性能、高可靠性和灵活性成为众多应用的理想选择。它不仅能够满足严苛的工作条件,还提供了丰富的保护功能,确保长期稳定运行。
    推荐结论
    对于需要高效率、多功能且对空间要求严格的项目,强烈推荐使用QP-150系列电源模块。其优秀的性价比和技术指标使其成为市场上极具竞争力的产品之一。

QP-150D参数

参数
电流-输出1 10A
电压-输出4 600 mA
电流-输出2 4A
最小输入电压 90V(AC),127V(DC)
电压-输出3 24V
最大输入电压 264V(AC),370V(DC)
输出功率 153W
负载调节 2%,2%,6%,2%
电压-输出2 12V
电压-输出1 5V
输出数量 4
长*宽*高 199mm*99mm*50mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QP-150D数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 QP-150D QP-150D数据手册

QP-150D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 476
库存: 87
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 476
直接购买
加入购物车
