EPS-35-36

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 36W开关电源, 36V 直流输出电压 1A输出电流, 1输出点
供应商型号: EPS-35-36
供应商: 国内现货
标准整包数: 1

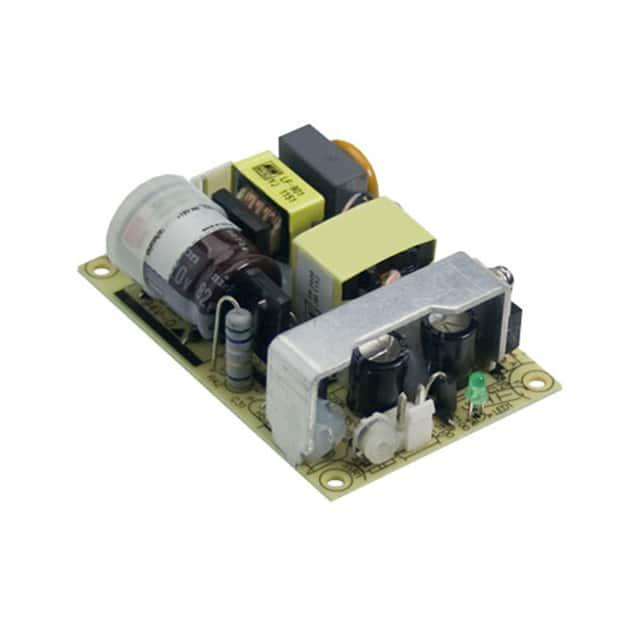

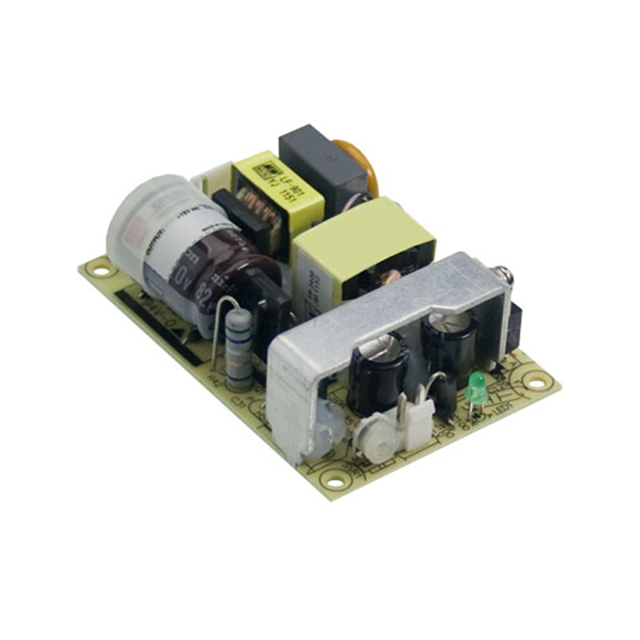

MEAN WELL/台湾明纬 开关电源 EPS-35-36

EPS-35-36概述


    产品简介


    产品型号:EPS-35系列
    主要功能:
    EPS-35系列是一款高效率、多功能的单输出开关电源供应器,提供多种输出电压选择(3.3V、5V、7.5V、15V、12V、24V、27V和48V)。该系列产品适用于各类电子设备的电源供应,如通信设备、医疗设备、工业控制系统等。
    应用领域:
    - 通信设备
    - 医疗设备
    - 工业控制系统
    - 其他高性能电子设备

    技术参数


    - 输出电压范围:
    - 3.3V, 5V, 7.5V, 15V, 12V, 24V, 27V, 48V
    - 额定电流:
    - 3.3V: 6A, 5V: 6A, 7.5V: 4.7A, 15V: 2.4A, 12V: 3A, 24V: 1.5A, 27V: 1.3A, 48V: 0.75A
    - 额定功率:
    - 3.3V: 19.8W, 5V: 30W, 7.5V: 35.25W, 15V: 36W, 12V: 36W, 24V: 36W, 27V: 35.1W, 48V: 36W
    - 纹波噪声(最大值):
    - 3.3V: 60mVp-p, 5V: 70mVp-p, 7.5V: 80mVp-p, 15V: 100mVp-p, 12V: 100mVp-p, 24V: 180mVp-p, 27V: 180mVp-p, 48V: 240mVp-p
    - 线性调整率:
    - ±2.5%
    - 负载调整率:
    - ±0.5%
    - 启动时间:
    - 1000ms, 30ms/230VAC; 1000ms, 30ms/115VAC
    - 保持时间(典型值):
    - 50ms/230VAC, 16ms/115VAC
    - 工作温度范围:
    - -30°C ~ +70°C
    - 存储温度湿度范围:
    - -40°C ~ +85°C, 10% ~ 95% RH
    - 工作湿度范围:
    - 20% ~ 90% RH 非冷凝
    - 峰值负载(10秒):
    - 3.3V: 21.78W, 5V: 33W, 7.5V: 39W, 15V: 39.75W, 12V: 39.6W, 24V: 39.6W, 27V: 39.15W, 48V: 39.6W
    - 能效(典型值):
    - 3.3V: 80%, 5V: 82%, 7.5V: 84%, 15V: 88%, 12V: 89%, 24V: 89%, 27V: 90%, 48V: 87%

    产品特点和优势


    - 多输出电压选择:EPS-35系列提供了多种标准输出电压,满足不同应用需求。
    - 高效率:典型能效高达90%,提高了能源利用效率。
    - 优异的线性及负载调整率:±0.5%的调整率确保输出电压的稳定性。
    - 宽输入电压范围:85~264VAC,适用范围广。
    - 优良的纹波噪声抑制能力:纹波噪声小,提高设备整体稳定性。
    - 过载和过压保护:具有自动恢复功能的短路保护机制,提升安全性。
    - 环境适应性强:能够在-30°C到+70°C的宽温范围内稳定工作,符合工业级标准。
    - 高可靠性:具备超过649.1K小时的平均无故障时间(MTBF),增强了设备的可靠性。

    应用案例和使用建议


    应用案例:EPS-35系列广泛应用于通信设备、医疗设备和工业控制系统等领域。例如,在工业自动化系统中,EPS-35可以为PLC控制器提供稳定可靠的电源供应;在医疗设备中,可以用于医疗器械的供电,保证设备正常运行。
    使用建议:
    - 环境选择:为了确保最佳性能,安装时尽量避免高温、高湿环境,尤其是在高温环境中,应根据具体温度降低输出功率。
    - 安全措施:连接电源前请确保已正确接地,以减少电击风险。
    - 布线要求:由于输入电流较大,布线时需选用适当尺寸的电缆,防止因过热导致损坏。

    兼容性和支持


    - 兼容性:EPS-35系列的AC输入端子为JST B3P-VH或等效,DC输出端子为JST B2P-VH或等效。建议选用与之匹配的接插件,以保证良好的电气连接。
    - 支持:制造商提供全面的技术支持和售后服务,包括安装指导、维修保养和技术咨询等服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备开机后无输出 | 检查电源输入端是否有问题,检查是否接通电源,尝试更换电源线。 |
    | 输出电压不稳定 | 检查负载是否超出了额定范围,适当减小负载;如果依然存在问题,联系技术支持。 |
    | 系统报警 | 确认过载、过压等保护功能是否触发,重置设备或更换损坏部件。 |

    总结和推荐


    总结:
    EPS-35系列凭借其多样化的输出电压选项、高效率、宽输入电压范围以及优秀的环境适应性,在众多同类产品中脱颖而出。此外,其优异的线性及负载调整率、优良的纹波噪声抑制能力和可靠的保护机制使其成为工业、通信及医疗领域的理想选择。
    推荐:
    鉴于EPS-35系列在设计和性能上的卓越表现,我们强烈推荐将其用于需要高可靠性和高性能电源供应的应用场合。无论是从技术参数还是从实际使用效果来看,EPS-35系列都展现出了其无可比拟的优势。

EPS-35-36参数

参数
最小输入电压 85V(AC),120V(DC)
输出功率 36W
负载调节 0.5%
电压-输出3 -
电压-输出4 -
电压-输出1 36V
输出数量 1
最大输入电压 264V(AC),370V(DC)
电压-输出2 -
电流-输出2 -
电流-输出1 1A
长*宽*高 76.2mm*50.8mm*24mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 托盘

EPS-35-36数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 EPS-35-36 EPS-35-36数据手册

EPS-35-36封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 48.53
30+ ¥ 47.686
150+ ¥ 46.42
240+ ¥ 44.31
库存: 240
起订量: 1 增量: 120
交货地:
最小起订量为:1
合计: ¥ 48.53
