首页  >  产品百科  >  NES-150-24

NES-150-24

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 156W 1 90V(AC),254V(DC) 264V(AC),373V(DC) 6.5A 24V 底座安装 199mm*98mm*38mm
供应商型号: NES-150-24-ND
供应商: Digi-Key
标准整包数: 200

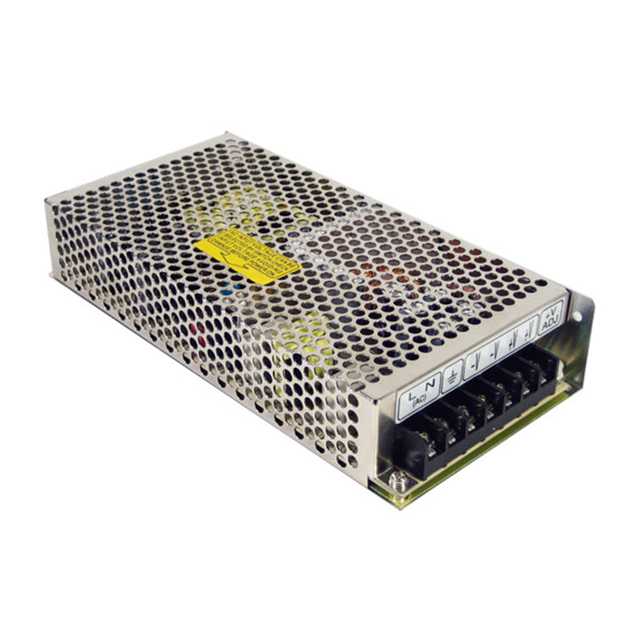

MEAN WELL/台湾明纬 开关电源 NES-150-24

NES-150-24概述


    产品简介


    NES-150系列单输出开关电源是专为各类工业应用设计的产品,具备多种电压等级(如3.3V、5V、7.5V、9V、12V、15V、24V和48V),并且拥有不同的额定电流。它主要用于为各种电子设备提供稳定的直流电源,适用于通信设备、工业自动化控制系统、医疗设备等多个领域。

    技术参数


    以下是NES-150系列电源的主要技术规格:
    - 输入电压范围:90~132VAC / 180~264VAC 或 254~373VDC(可选)
    - 额定电流:3.3V(30A)、5V(26A)、7.5V(20A)、9V(16.7A)、12V(12.5A)、15V(10A)、24V(6.5A)、48V(3.3A)
    - 额定功率:99W(3.3V)、130W(5V)、150W(7.5V、9V、12V、15V)、156W(24V)、158.4W(48V)
    - 纹波与噪声:最大值80mVp-p(3.3V、5V);120mVp-p(7.5V、9V、12V、15V);200mVp-p(48V)
    - 电压调整范围:3.2~3.5V(3.3V)、4.75~5.5V(5V)、7.13~8.3V(7.5V)、8.55~9.9V(9V)、11.4~13.5V(12V)、14.25~16.5V(15V)、22.8~27.6V(24V)、45.6~52.8V(48V)
    - 电压容差:±3.0%(3.3V)、±2.0%(5V)、±1.0%(7.5V、9V、12V、15V)、±0.5%(24V、48V)
    - 线性调节率:±0.5%(全负载下)
    - 负载调节率:±0.5%(0%~100%负载下)
    - 启动时间:800ms(3.3V、5V、7.5V、9V、12V、15V),1200ms(24V、48V)
    - 过压保护:通过反馈环路自动关闭以防止过压现象
    - 过流保护:采用限流模式,过载时自动降低输出电流
    - 绝缘电阻:100MΩ@500VDC(输入-输出、输入-接地、输出-接地)
    - 隔离电压:输入-输出3KVAC,输入-接地2KVAC,输出-接地0.5KVAC
    - 电磁兼容性:符合EN61000-4-2, 3, 4, 5, 6, 8, 11和EN55024标准
    - 效率:最高可达86%(48V)
    - 工作温度:-40℃~+85℃
    - 储存条件:-40℃~+85℃,10%~95%RH无凝露
    - 振动:耐受频率范围10~500Hz,2G振幅10分钟/周期

    产品特点和优势


    1. 高效率:达到86%,减少了能源浪费。
    2. 宽输入电压范围:确保其适应不同地区的电网电压。
    3. 可靠的保护机制:包括短路保护、过载保护及过压保护。
    4. 宽温度范围:-40℃至+85℃的工作温度使其适用于极端环境。
    5. 高可靠性和长寿命:满足工业级别的高标准要求。
    6. 小尺寸和轻量化设计:便于安装和集成到其他系统中。

    应用案例和使用建议


    1. 通信基站:通信基站需要稳定可靠的电源供应,特别是面对高负荷的情况,NES-150系列能够提供可靠的电力支持。
    2. 医疗设备:医疗设备对电源稳定性有极高要求,NES-150系列可以确保在关键医疗过程中不会出现中断或波动。
    3. 工业自动化控制系统:工业自动化控制系统的不间断运行需要高度可靠的电源,NES-150系列凭借其出色的性能可以满足此类需求。
    使用建议:
    - 在选择具体型号时,应根据实际应用的负载情况和电源需求来决定。
    - 定期检查和维护可以提高系统的可靠性,避免因长时间使用导致的问题。
    - 当系统面临较大负载变动时,应考虑使用负载调节率较高的电源型号。

    兼容性和支持


    1. 与其他电子元器件兼容:NES-150系列兼容大多数标准接口,易于与其他设备进行集成。
    2. 制造商支持:该产品享有两年保修期,并提供相应的技术支持和维护服务。用户可以联系官方渠道获取更多帮助。

    常见问题与解决方案


    1. Q: 电源无法正常启动?
    - A: 检查输入电压是否符合要求,确认连接正确且接触良好。
    2. Q: 输出电压不稳?
    - A: 检查负载是否过大,必要时调整负载。
    3. Q: 温度过高?
    - A: 确认散热装置是否正常工作,确保周围环境通风良好。

    总结和推荐


    总体来看,NES-150系列单输出开关电源凭借其高效、可靠、宽输入电压范围等特点,在工业应用中具有显著的优势。特别是在需要高稳定性和可靠性的环境中,这款电源产品非常适合作为理想的选择。对于寻求高性能电源解决方案的企业和个人而言,我们强烈推荐选择NES-150系列。

NES-150-24参数

参数
电压-输出3 -
电压-输出1 24V
最大输入电压 264V(AC),373V(DC)
电压-输出4 -
最小输入电压 90V(AC),254V(DC)
输出功率 156W
电流-输出1 6.5A
电流-输出2 -
电压-输出2 -
负载调节 -
输出数量 1
长*宽*高 199mm*98mm*38mm
安装方式 底座安装
应用等级 商用级
零件状态 停产
包装方式 盒装

NES-150-24数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 NES-150-24 NES-150-24数据手册

NES-150-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 29.3316 ¥ 245.4687
库存: 0
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 0
直接购买
加入购物车
