WDR-120-24

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 导轨电源, WDR系列, 24V 直流输出, 180 → 550V 交流输入
供应商型号: 14M-WDR-120-24
供应商: 云汉优选
标准整包数: 1

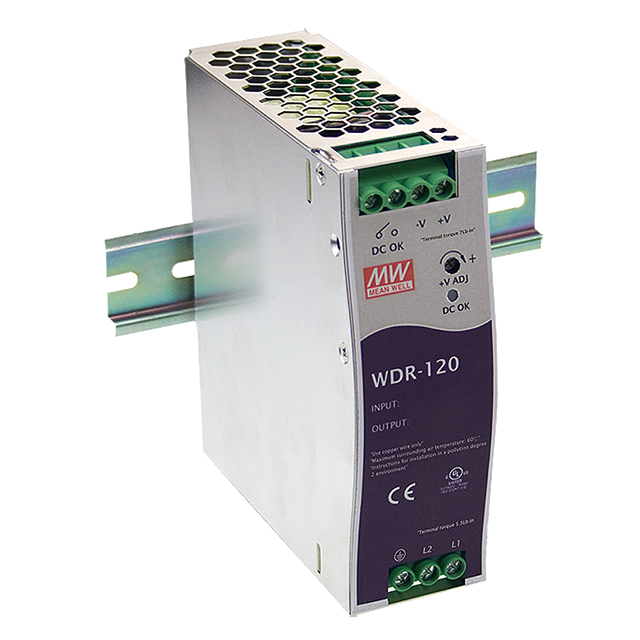

MEAN WELL/台湾明纬 开关电源 WDR-120-24

WDR-120-24概述

    电子元器件产品技术手册:WDR-120系列工业DIN导轨电源

    1. 产品简介


    WDR-120系列是一款单输出工业级DIN导轨电源模块,专为广泛的应用领域设计,适用于工业自动化、通信设备、交通控制等领域。该系列产品提供多种电压输出选项(如12V、24V、48V),额定功率高达120W,具有高效率和优良的环境适应性。其紧凑的设计与高可靠性使其成为现代工业设备的理想供电解决方案。

    2. 技术参数


    以下是WDR-120系列的关键技术参数:
    | 参数类别 | 规格说明 |

    | 输入电压范围 | 180 ~ 550VAC 或 254 ~ 780VDC |
    | 频率范围 | 47 ~ 63Hz |
    | 输出电压范围 | 12~15V、24~29V、48~58V |
    | 额定电流 | 12V: 10A, 24V: 5A, 48V: 2.5A |
    | 额定功率 | 120W |
    | 效率 | 89.5% @ 400VAC(典型值) |
    | 纹波噪声 | ≤120mVp-p |
    | 线性调整率 | ±1.5%(12V/24V), ±1.0%(48V) |
    | 负载调整率 | ±0.5% |
    | 工作温度范围 | -25 ~ +70°C |
    | 存储温度范围 | -40 ~ +85°C |
    | 保护功能 | 过载保护、过温保护、短路保护、欠压保护 |

    3. 产品特点和优势


    - 高效率:最高效率可达92%,适用于节能需求较高的场合。
    - 宽电压输入:支持全球通用输入电压范围,适应多种电力系统。
    - 小型化设计:尺寸仅为40×125.2×113.5mm,适合狭小空间安装。
    - 高可靠性:符合多项国际安全标准,如UL508、IEC60950-1、EN60204-1等。
    - 宽温运行:支持工业级温度范围,适用于严苛环境。
    - 快速响应:上升时间小于70ms,确保快速启动和响应。

    4. 应用案例和使用建议


    应用场景:
    - 工业自动化设备
    - 通信设备供电
    - 交通信号控制系统
    使用建议:
    1. 在高温环境下使用时,建议根据“降额曲线”合理降低负载,避免过热风险。
    2. 在连接大容量电容负载时,需注意避免启动瞬间电流过大导致设备保护机制触发。
    3. 建议将设备接地以减少电磁干扰的影响,并配合滤波电路提升系统的抗干扰能力。

    5. 兼容性和支持


    - 兼容性:支持DIN导轨安装标准(TS35/7.5或TS35/15)。
    - 支持服务:提供长期的技术支持和备件供应,保障设备稳定运行。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 启动失败 | 检查输入电压是否正常,确保电源接线无误。 |
    | 输出电压不稳定 | 调整外部补偿电容,检查负载情况是否符合规范。 |
    | 温度过高 | 检查通风条件,降低负载以减少发热量。 |

    7. 总结和推荐


    WDR-120系列以其高效率、宽电压范围、紧凑设计和强可靠性,在工业应用中表现出色。其广泛的电压输出选项和良好的温度适应性使它成为复杂环境下的理想选择。如果您正在寻找一款高效、可靠的DIN导轨电源模块,WDR-120系列是您的明智之选。
    推荐指数:★★★★★
    通过以上分析可以看出,WDR-120系列不仅满足基本功能需求,还具备诸多独特的技术优势,非常值得工业用户优先考虑。

WDR-120-24参数

参数
最小输入电压 180V(AC)(3PH)
电压-输出1 24V
最大输入电压 780V(DC)
负载调节 0.5%
电流-输出2 -
电压-输出3 -
电压-输出4 -
输出数量 1
电流-输出1 5A
电压-输出2 -
输出功率 120W
长*宽*高 113.5mm*40mm*125.2mm
安装方式 DIN导轨安装
应用等级 商用级,工业级
零件状态 在售
包装方式 盒装
