GST25A05-P1J

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well 电源适配器 GST25A系列, 5V 直流输出, 0 → 4A输出
供应商型号: TW-GST25A05-P1J
供应商: 国内现货
标准整包数: 1

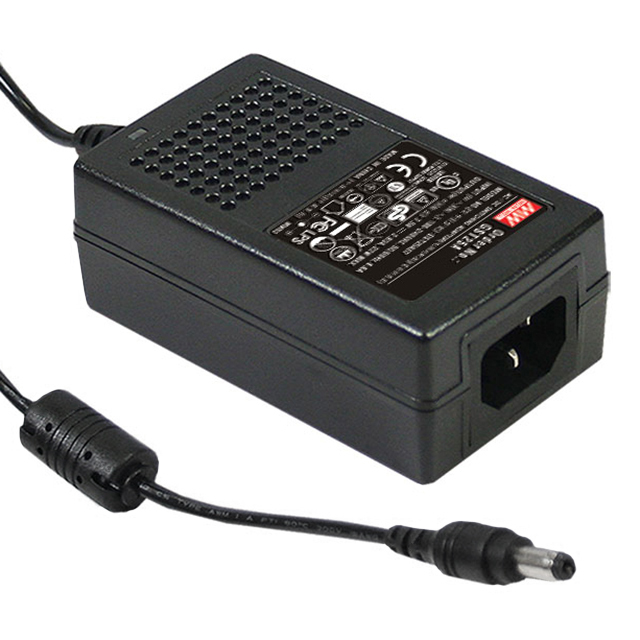

MEAN WELL/台湾明纬 开关电源 GST25A05-P1J

GST25A05-P1J概述

    25W AC-DC High Reliability Industrial Adaptor GST25A 系列技术手册

    产品简介


    25W AC-DC 高可靠性工业适配器 GST25A 系列是专为满足高可靠性要求而设计的产品。它提供多种电压输出选项,包括 5V、7.5V、9V、12V、15V、18V、24V 和 48V,适用于各种工业应用场合。这款适配器具备高效率、低纹波噪声和良好的环境适应能力,能够广泛应用于通信、医疗、测试测量设备等领域。

    技术参数


    - 直流电压输出:
    - 5V, 7.5V, 9V, 12V, 15V, 18V, 24V, 48V
    - 额定电流:
    - 0.52A 至 4.0A(具体型号不同)
    - 额定功率:
    - 最大 25W
    - 纹波与噪声:
    - 最大 80mVp-p(5V、7.5V、9V),最大 100mVp-p(12V),最大 150mVp-p(15V、18V、24V、48V)
    - 电压容差:
    - ±5.0%(5V、7.5V、9V),±3.0%(12V),±2.0%(15V、18V、24V),±1.0%(48V)
    - 线路调整率:
    - ±5.0%(5V、7.5V、9V),±3.0%(12V),±2.0%(15V、18V、24V),±1.0%(48V)
    - 负载调整率:
    - ±5.0%(5V、7.5V、9V),±3.0%(12V),±2.0%(15V、18V、24V),±1.0%(48V)
    - 频率范围:
    - 47 ~ 63 Hz
    - 效率(典型值):
    - 81.5% 至 89%
    - 输入交流电流:
    - 0.75mA / 240VAC
    - 隔离电压:
    - 输入-输出:4242VDC,输入-接地:2121VDC
    - 绝缘电阻:
    - 输入-输出、输入-接地:100M 欧姆 / 500VDC
    - 浪涌电流:
    - 冷启动时最大 35A / 115VAC 或 65A / 230VAC
    - 泄漏电流:
    - 最大 0.35A / 230VAC

    产品特点和优势


    1. 高可靠性: 经过严格的工业标准测试认证,确保在恶劣环境下稳定运行。
    2. 宽电压输入范围: 可在85 ~ 264VAC的宽范围内正常工作,适用于全球各地的电源标准。
    3. 高效率: 效率高达89%,降低能耗和热耗散。
    4. 紧凑设计: 体积小巧,重量轻便,方便安装和集成到设备中。
    5. 多种保护机制: 包括过载保护、过压保护等,确保设备的安全运行。

    应用案例和使用建议


    - 应用案例: 适用于通信设备、医疗仪器、测试测量设备等多种工业设备。
    - 使用建议:
    - 在安装时,确保适配器的环境温度不超过+70℃,以防止过热。
    - 避免在潮湿环境中长时间使用,特别是在高温条件下。
    - 使用过程中,定期检查输入和输出电缆,避免因老化或损坏导致故障。

    兼容性和支持


    - 兼容性: 可以轻松与各种主流设备连接,如医疗设备、通信基站等。
    - 支持和维护: 提供详尽的安装手册和技术支持服务,用户可以通过 Meanwell 官方网站获取更多信息和帮助。

    常见问题与解决方案


    1. 问题:设备开机后无法正常供电
    - 解决方案: 检查输入电压是否在适配器的输入范围之内,检查输入线缆是否有损坏。
    2. 问题:设备输出电压不稳定
    - 解决方案: 检查负载是否超过额定值,重新调整负载或者更换适配器。
    3. 问题:设备频繁断电
    - 解决方案: 检查输入端是否有不稳定的电压波动,如果需要,增加稳压装置。

    总结和推荐


    综上所述,GST25A 系列适配器以其高可靠性和广泛的应用范围,在工业领域具有显著的优势。其高效能和高稳定性使其成为许多工业应用的理想选择。强烈推荐该系列适配器用于对可靠性和效率有较高要求的场合。

GST25A05-P1J参数

参数
电压-输出4 -
输出数量 1
电流-输出1 -
电压-输出2 -
电压-输出1 -
输出功率 20W
电流-输出2 -
电压-输出3 -
最小输入电压 85V(AC)
最大输入电压 264V(AC)
负载调节 5%
长*宽*高 93mm*54mm*36mm
安装方式 桌面安装
应用等级 商用级
零件状态 在售
包装方式 盒装

GST25A05-P1J数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GST25A05-P1J GST25A05-P1J数据手册

GST25A05-P1J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 61
库存: 170
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 61
