首页  >  产品百科  >  QP-200-3D

QP-200-3D

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 204W 4 90V(AC),127V(DC) 264V(AC),370V(DC) 15A 10A 700 mA 24V 3.3V 5V 底座安装 215mm*115mm*50mm
供应商型号: JAQ-QP-200-3D
供应商: 海外现货
标准整包数: 0

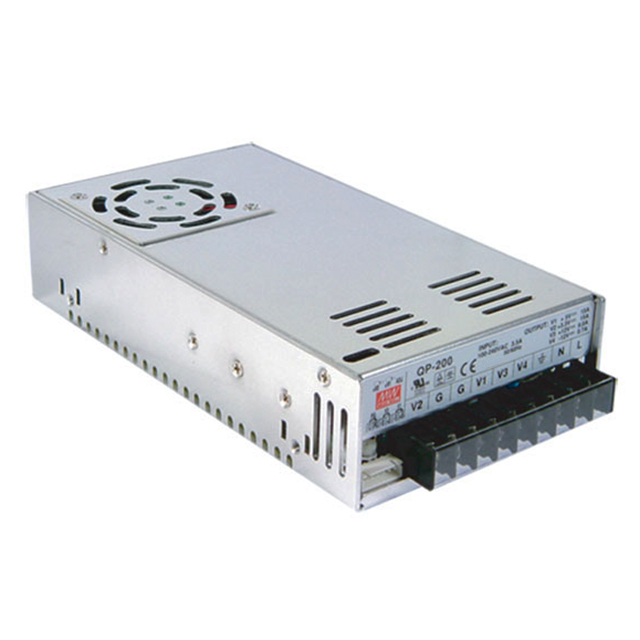

MEAN WELL/台湾明纬 开关电源 QP-200-3D

QP-200-3D概述


    产品简介


    QP-200系列是一款多功能直流电源模块,具备四路独立输出,设计用于满足各类高要求的工业及商用应用场景。它采用了先进的PFC(功率因数校正)技术,能够在宽电压范围内稳定输出,具有出色的效率和可靠的保护机制。该系列产品适用于需要多种不同电压输出的应用场景,如电信设备、工业控制系统、医疗设备以及实验室测试仪器等。

    技术参数


    - 型号:QP-200系列
    - 输入电压范围:90~264VAC(127~370VDC)
    - 额定电流:根据具体型号而定,范围为3~20A
    - 额定功率:200W
    - 输出调整范围:CH1: 4.75~5.5V;CH2: 3.14~3.63V;CH3: 4.75~5.5V;CH4: 3.14~3.63V
    - 线性调节率:±3.0%
    - 负载调节率:±1.0%
    - 建立时间和上升时间:3.5A/115VAC;2A/230VAC
    - 保持时间:24ms满载时
    - 频率范围:47~63Hz
    - 功率因数:PF>0.95/230VAC;PF>0.98/115VAC满载时
    - 效率:72%
    - 峰值电流:20A
    - 泄漏电流:<2mA/240VAC
    - 安全标准:UL60950-1,TUV EN60950-1 EAC TP TC 004批准
    - 工作温度范围:-10℃~+60℃(参考降额曲线)
    - 工作湿度范围:20%~90%非凝结
    - 存储温度、湿度范围:-20℃~+85℃,10%~95%非凝结
    - 温度系数:±0.03%/℃(0~50℃)
    - 振动等级:10~500Hz,2G,10分钟/周期,每轴60分钟
    - MTBF:160.6K小时
    - 外形尺寸:21511550mm(长宽高)

    产品特点和优势


    QP-200系列直流电源模块具有以下独特功能和优势:
    1. 高效能:采用PFC技术,功率因数大于0.95,提高能源利用率。
    2. 多输出端口:四路独立输出,满足多样化需求。
    3. 稳定的电压输出:具有良好的线性调节率和负载调节率,确保输出电压的稳定性。
    4. 保护功能:具备过温保护和自动恢复功能,保证设备运行的安全性。
    5. 高可靠性:通过多项国际安全认证,如UL60950-1,TUV EN60950-1等。

    应用案例和使用建议


    应用案例:
    1. 电信设备:提供稳定可靠的电源,适用于电信交换机和路由器。
    2. 工业控制:满足工业自动化设备对电源稳定性的严格要求。
    3. 医疗设备:适用于需要高度稳定电源的医疗器械,确保设备正常运行。
    使用建议:
    1. 正确选择输入电压范围:根据实际使用场景选择合适的输入电压,避免电压过高或过低导致电源损坏。
    2. 合理布局散热:确保电源周围有足够的空间进行散热,以维持正常工作温度。
    3. 定期检查连接:确保所有连接点紧固可靠,避免因接触不良导致的故障。

    兼容性和支持


    该电源模块与大多数电子设备兼容,可以轻松集成到现有系统中。厂商提供了全面的技术支持,包括安装指南、使用手册和技术咨询等。此外,还提供了较长的质保期,确保用户能够获得及时的支持和服务。

    常见问题与解决方案


    1. 问题:电源启动困难
    - 解决方案:检查输入电压是否符合要求,确保所有连接正确无误。
    2. 问题:输出电压不稳定
    - 解决方案:确认负载是否超出额定范围,适当调整负载或更换更高额定的电源模块。
    3. 问题:设备异常高温
    - 解决方案:检查电源周围的通风情况,确保足够的散热空间,并定期清理灰尘。

    总结和推荐


    QP-200系列直流电源模块凭借其卓越的性能、稳定的输出和丰富的功能,在多个行业中有广泛的应用前景。无论是电信、工业控制还是医疗设备,该产品都能满足用户的需求。综合考虑其性价比、可靠性和售后服务,强烈推荐选用QP-200系列电源模块。

QP-200-3D参数

参数
电流-输出1 10A
最小输入电压 90V(AC),127V(DC)
电压-输出2 3.3V
最大输入电压 264V(AC),370V(DC)
电压-输出4 700 mA
输出功率 204W
电压-输出3 24V
电压-输出1 5V
输出数量 4
电流-输出2 15A
负载调节 -
长*宽*高 215mm*115mm*50mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QP-200-3D数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 QP-200-3D QP-200-3D数据手册

QP-200-3D封装设计

查看详情并下载
Symbol
Footprint
3D Model
