GST25E24-P1J

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well 电源适配器 GST25E系列, 24V 直流输出, 1.04A输出, 典型值 C插头
供应商型号: SCE-GST25E24-P1J
供应商: 海外现货
标准整包数: 1

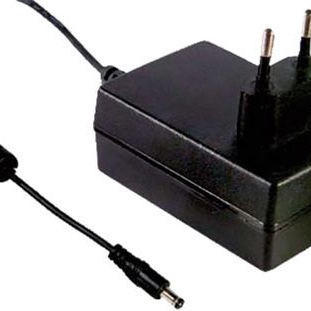

MEAN WELL/台湾明纬 开关电源 GST25E24-P1J

GST25E24-P1J概述

    25W AC-DC 高可靠性工业适配器 GST25E 系列技术手册

    产品简介


    25W AC-DC高可靠性工业适配器GST25E系列是一系列高性能的电源转换设备,适用于各种工业应用。该系列产品覆盖了多种输出电压选项(5V, 7.5V, 9V, 12V, 15V, 18V, 24V, 28V, 48V),能够为广泛的工业电子设备提供稳定可靠的电力供应。

    技术参数


    | 参数 | 值 |

    | 输出电压 | 5V, 7.5V, 9V, 12V, 15V, 18V, 24V, 28V, 48V |
    | 额定电流 | 0.52A - 4.0A |
    | 额定功率 | 20W - 25W |
    | 纹波与噪声 | 80mVp-p 至 150mVp-p |
    | 电压波动容差 | ±5.0% 至 ±3.0% |
    | 线性调整率 | ±1.0% 至 ±3.0% |
    | 负载调整率 | ±5.0% 至 ±2.0% |
    | 工作频率范围 | 47 ~ 63Hz |
    | 效率 | 81.5% 至 89% |
    | 输入电流 | 0.25mA / 240VAC |
    | 冲击电流 | 35A / 115VAC, 65A / 230VAC |
    | 工作温度 | -30℃ 至 +70℃ |
    | 存储温度 | -40℃ 至 +85℃ |
    | 隔离耐压 | 4242VDC |
    | 隔离电阻 | 100M 欧姆 @ 500VDC |

    产品特点和优势


    1. 高可靠性:具备高可靠性设计,能够在恶劣环境下长时间运行。
    2. 宽电压输入范围:适应广泛输入电压,确保在全球范围内通用。
    3. 高效率:最高可达89%,降低了能源损耗。
    4. 多种输出电压选择:满足不同设备的电力需求。
    5. 安全标准认证:符合EN62368-1, IEC60950-1, 和其他国际安全标准。

    应用案例和使用建议


    该系列适配器广泛应用于电信设备、监控系统、工业控制等领域。例如,在一个数据中心的应用中,它能够为服务器提供稳定的电源供应。使用时应注意:
    - 散热管理:为了保证长期可靠运行,应确保适当的散热条件。
    - 环境适应性:考虑到工作温度和湿度要求,建议在适宜的环境中使用。

    兼容性和支持


    - 兼容性:该适配器支持多种插头类型(如P1J, P2I, P2J等),便于与不同设备连接。
    - 支持和服务:生产厂家提供详尽的技术文档和支持服务,用户可通过官网获取更多资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否稳定,确认负载变化情况。 |
    | 设备过热 | 检查散热条件,确保通风良好。 |
    | 无法启动 | 检查输入端是否已正确接通电源。 |

    总结和推荐


    综上所述,25W AC-DC高可靠性工业适配器GST25E系列凭借其高效率、宽电压输入范围和多种输出电压选项,是一款非常适合工业应用的优质电源设备。推荐给需要高可靠性和稳定电源供应的用户。

GST25E24-P1J参数

参数
电流-输出2 -
电压-输出4 -
电压-输出1 -
输出功率 25W
电流-输出1 -
电压-输出3 -
电压-输出2 -
输出数量 1
最大输入电压 264V(AC)
最小输入电压 85V(AC)
负载调节 2%
长*宽*高 79mm*54mm*33mm
安装方式 墙壁安装
应用等级 商用级
零件状态 在售
包装方式 盒装

GST25E24-P1J数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GST25E24-P1J GST25E24-P1J数据手册

GST25E24-P1J封装设计

查看详情并下载
Symbol
Footprint
3D Model
