NDR-75-12

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 导轨电源, NDR系列, 12V 直流输出, 90 → 264V 交流输入
供应商型号: NDR-75-12
供应商: 国内现货
标准整包数: 1

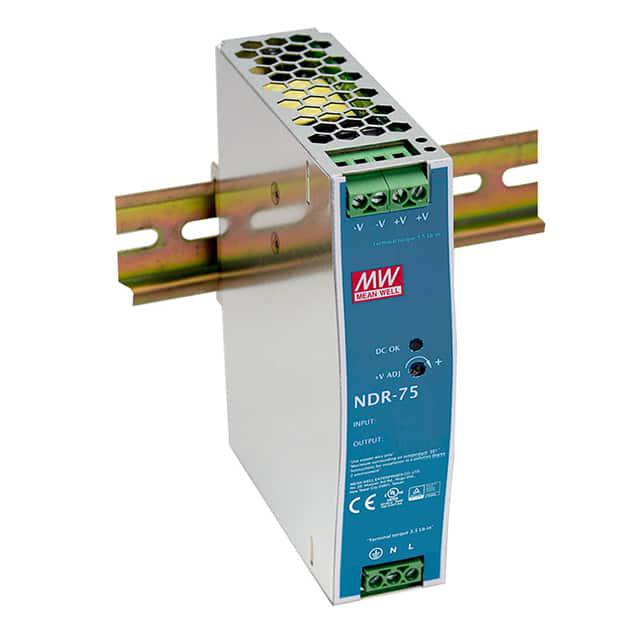

MEAN WELL/台湾明纬 开关电源 NDR-75-12

NDR-75-12概述

    # NDR-75 工业级单输出电源模块

    产品简介


    NDR-75 是一款经济型的75瓦单输出工业级电源模块,适用于DIN导轨安装,符合TS35/7.5 或 TS35/15 导轨标准。该系列电源适配于广泛的交流输入电压范围(90~264VAC),并通过了EN60950-1等多项安全认证。产品设计紧凑,宽度仅32毫米,有助于节省空间,便于在机柜内安装。

    技术参数


    输出规格
    - 型号: NDR-75-12
    - 输出电压: 12V
    - 额定电流: 6.3A
    - 最大电流: 6.3A
    - 额定功率: 75.6W
    - 电压调节范围: 12 ~ 14V
    - 纹波噪声: 80mVp-p
    - 线性调整率: ±2.0%
    - 负载调整率: ±0.5%
    输入规格
    - 输入电压范围: 90 ~ 264VAC
    - 输入频率范围: 47 ~ 63Hz
    - 启动电流: 1.45A/115VAC, 0.9A/230VAC
    其他规格
    - 效率: 最高可达85.5%
    - 瞬态响应时间: 20A/115VAC, 35A/230VAC
    - 过温保护: 14 ~ 17V
    - 隔离耐压: I/P-O/P:3KVAC, I/P-FG:2KVAC, O/P-FG:0.5KVAC
    - 绝缘电阻: I/P-O/P, I/P-FG, O/P-FG:>100MΩ / 500VDC / 25℃/ 70% RH
    - 机械尺寸: 32125.2102mm (WHD)

    产品特点和优势


    NDR-75 系列产品具有以下显著优势:
    - 高效能: 高达85.5%的转换效率,适合广泛应用。
    - 可靠保护: 内置短路、过载和过压保护功能,确保系统的长期稳定运行。
    - 宽输入电压范围: 适应各种工业场合的电压需求。
    - 温度补偿: 在-20°C至+70°C的宽广温度范围内稳定运行。
    - 小巧紧凑: 宽度仅为32毫米,适合紧凑空间的应用。

    应用案例和使用建议


    应用案例
    NDR-75 系列产品广泛应用于自动化控制系统、机械设备和工业电子等领域。例如,在自动化生产线中,该电源模块可以为传感器、PLC等设备提供稳定的电源供应。
    使用建议
    1. 安装位置选择: 在满载运行时,电源模块顶部和底部应分别留出40毫米和20毫米的散热空间。侧面也应保留5毫米的空间。
    2. 低输入电压处理: 在低输入电压条件下,可能需要外部的降压电路来满足电源模块的需求。
    3. 环境温度考虑: 若相邻设备是热源,建议增加至少15毫米的间距以防止过热影响。

    兼容性和支持


    NDR-75 系列电源模块与工业自动化控制设备(如UL508、TUV EN60950-1认证设备)兼容,同时也符合EN55032 (CISPR32)、EN61000-3-2/-3 等电磁兼容标准。产品提供三年保修服务,制造商还提供详尽的安装指南和技术支持。

    常见问题与解决方案


    1. 问题: 系统无法启动。
    - 解决办法: 检查输入电压是否在正常范围内,确认所有连接正确无误。
    2. 问题: 输出电压不稳定。
    - 解决办法: 检查电源模块的负载情况,确保负载不超过额定值,并检查输入电压稳定性。
    3. 问题: 过温报警。
    - 解决办法: 检查安装位置,确保周围有足够的通风空间,必要时可增加散热措施。

    总结和推荐


    综上所述,NDR-75 系列电源模块是一款集高效能、高可靠性、宽输入电压范围和紧凑设计于一体的优秀工业电源产品。其在各种工业环境中表现出色,特别是在自动化控制系统、机械设备等领域。推荐选用NDR-75 系列电源模块,尤其是对可靠性要求较高的场合。

NDR-75-12参数

参数
电压-输出3 -
负载调节 1%
电流-输出1 6.3A
电压-输出1 12V
最大输入电压 370V(DC)
输出功率 76W
最小输入电压 127V(DC)
电压-输出4 -
电流-输出2 -
输出数量 1
电压-输出2 -
长*宽*高 102mm*32mm*125.2mm
安装方式 DIN导轨安装
应用等级 商用级,工业级
零件状态 在售
包装方式 盒装

NDR-75-12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 NDR-75-12 NDR-75-12数据手册

NDR-75-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
