UHP-500-24

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 501.6W开关电源, 24V 直流输出电压 20.9A输出电流, 1输出点
供应商型号: TW-UHP-500-24
供应商: 国内现货
标准整包数: 1

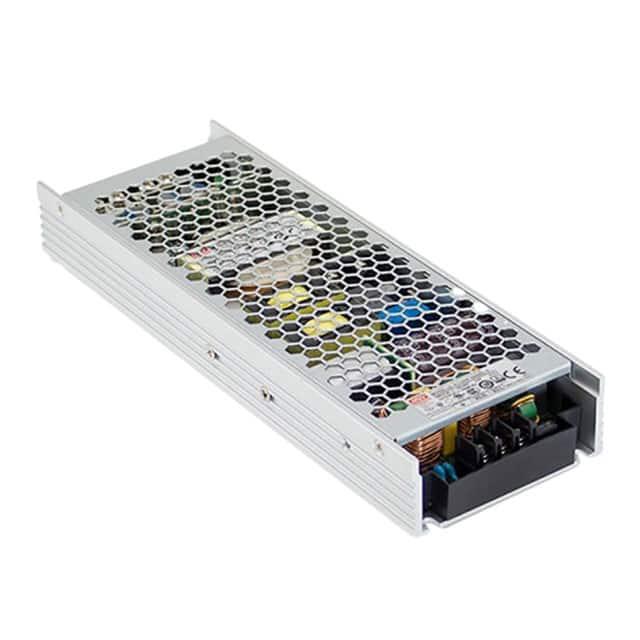

MEAN WELL/台湾明纬 开关电源 UHP-500-24

UHP-500-24概述

    500W Slim Type with PFC Switching Supply UHP-500系列

    产品简介


    UHP-500系列是一款500瓦单输出薄型电源供应器,采用高效率功率因数校正(PFC)设计。该系列产品适用于工业自动化机械、工业控制系统、机械设备、电子仪器及设备、LED显示屏等多种应用场合。其紧凑的设计(高度仅为31毫米),使其成为需要节省空间的应用的理想选择。

    技术参数


    - 输入电压范围:90~264VAC
    - 输出电压:4.2~48VDC
    - 额定输出功率:500W
    - 最大负载峰值容量:150%
    - 工作温度范围:-20℃~+70℃
    - 防护等级:具备短路保护、过载保护、过压保护及过温保护功能
    - EMC认证:符合EN55032、GB/T9254、EN61000-3-2、EN61000-3-3标准
    - 效率:最高可达95%
    - 封装尺寸:232mm×81mm×31mm (长×宽×高)
    - 重量:0.905kg
    - 保修期:3年

    产品特点和优势


    UHP-500系列的主要优势在于其高效率(最高95%)、宽泛的输入电压范围(90~264VAC)以及内置的冗余功能,可在单个电源失效时自动切换到另一个电源以确保系统的稳定运行。此外,其低至31毫米的厚度设计,使其成为各种高密度安装应用的理想选择。另外,该系列产品还通过了多种安全和电磁兼容性测试,如EN61000-4-2至EN61000-4-11等标准,确保了在各种恶劣环境下稳定工作。

    应用案例和使用建议


    - 工业自动化机械:在自动化生产线中,由于设备通常运行在高温、高湿度环境下,UHP-500系列凭借其优良的温度适应性和高效的散热设计,能够在极端条件下提供稳定的电力支持。
    - LED显示屏:对于需要快速响应时间的应用(如瞬时高负载需求),UHP-500系列能够在短时间内提供足够的电力支持,保证显示效果无延迟。
    - 电子仪器及设备:UHP-500系列以其高精度和高稳定性著称,适合用于对电源要求极高的精密测量设备。
    使用建议:
    1. 为了达到最佳的热管理效果,建议使用额外的铝板安装UHP-500系列电源,以增强散热效果。
    2. 在使用过程中,定期检查输入电压和电流,确保系统处于正常的工作状态。
    3. 配合使用冗余功能,可提高整个系统的可靠性和稳定性。

    兼容性和支持


    UHP-500系列与其他标准电子元器件具有良好的兼容性,能够方便地集成到现有的电子系统中。制造商提供了详细的技术文档和专业的技术支持,以帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问题:电源无法启动。
    - 解决方案:检查输入电压是否在允许范围内,确认所有连接都正确且牢固。
    2. 问题:电源输出电压不稳定。
    - 解决方案:确认负载是否超过了额定负载,检查内部连接线是否有松动。
    3. 问题:电源过热。
    - 解决方案:增加散热措施,例如使用铝板或其他散热装置,确保工作环境通风良好。

    总结和推荐


    UHP-500系列是一款高性能的工业级电源供应器,具有高效能、宽电压输入范围、高可靠性等特点,非常适合于需要高稳定性的工业自动化及电子设备应用。综合考虑其各项性能指标及其价格因素,我们强烈推荐UHP-500系列作为工业自动化项目中的电源解决方案。

UHP-500-24参数

参数
输出数量 1
负载调节 0.5%
电压-输出4 -
最大输入电压 264V(AC),370V(DC)
电流-输出2 -
电压-输出2 -
电流-输出1 20.9A
最小输入电压 90V(AC),127V(DC)
电压-输出1 24V
输出功率 502W
电压-输出3 -
长*宽*高 232mm*81mm*31mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

UHP-500-24数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 UHP-500-24 UHP-500-24数据手册

UHP-500-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
