LRS-100-3.3

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 66W开关电源, 3.3V 直流输出电压 20A输出电流, 1输出点
供应商型号: TW-LRS-100-3.3
供应商: 国内现货
标准整包数: 1

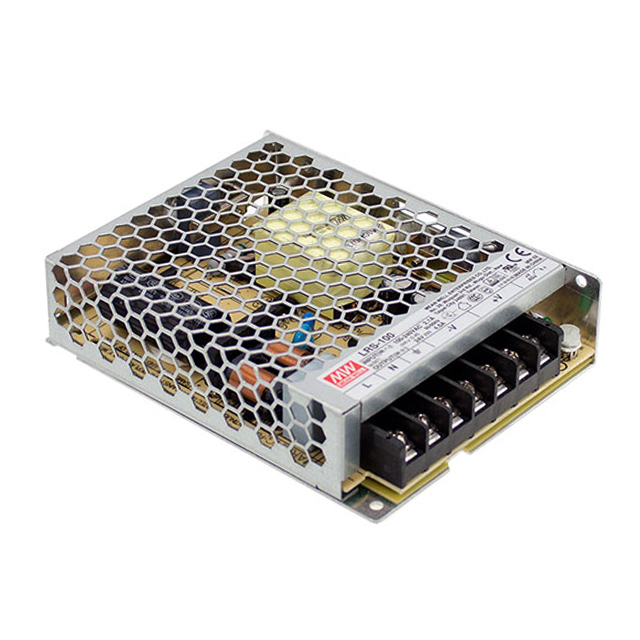

MEAN WELL/台湾明纬 开关电源 LRS-100-3.3

LRS-100-3.3概述

    LRS-100系列100W单输出开关电源产品综述

    产品简介


    LRS-100系列100W单输出开关电源是一种高效能的直流电源解决方案,适用于多种工业设备、医疗仪器、通信设备等领域。它具有多种输出电压(3.3V至48V),可根据不同应用场景灵活配置。其设计核心在于高效率和稳定性,能够为各类负载提供可靠的电力供应。

    技术参数


    以下是LRS-100系列开关电源的主要技术参数:
    - 型号: LRS-100-3.3, LRS-100-5, LRS-100-12, LRS-100-15, LRS-100-24, LRS-100-36, LRS-100-48
    - 额定电流:
    - 3.3V:20A
    - 5V:18A
    - 12V:8.5A
    - 15V:7A
    - 24V:4.5A
    - 36V:2.8A
    - 48V:2.3A
    - 额定功率: 100W
    - 输入电压范围: 85~264VAC,120~373VDC
    - 频率范围: 47~63Hz
    - 输出电压调节范围:
    - 3.3V:0~3.3V
    - 5V:0~5V
    - 12V:0~12V
    - 15V:0~15V
    - 24V:0~24V
    - 36V:0~36V
    - 48V:0~48V
    - 输出电压精度: ±0.5%
    - 纹波噪声:
    - 3.3V:100mVp-p
    - 5V:100mVp-p
    - 12V:120mVp-p
    - 15V:120mVp-p
    - 24V:150mVp-p
    - 36V:200mVp-p
    - 48V:100mVp-p
    - 工作效率: 84.5% ~ 91%
    - 工作温度范围: -30℃~+70℃
    - 储存温度: -40℃~+85℃
    - 防护等级: I/P-O/P:4KVAC,I/P-FG:2KVAC,O/P-FG:1.25KVAC

    产品特点和优势


    1. 高效率: 在85~264VAC输入范围内,LRS-100系列可以达到高达91%的工作效率,适合于各种工业设备的应用。
    2. 宽电压范围: 支持广泛的输入电压范围(85~264VAC),确保在不同电网条件下稳定运行。
    3. 可靠性: 高温下的良好性能表现及防护等级认证(如UL62368-1, TUV EN62368-1等),使其具备极高的可靠性和安全性。
    4. 快速响应: 快速的启动时间和短时过载保护功能,能够应对瞬态负载变化,提高系统稳定性。

    应用案例和使用建议


    - 应用场景: LRS-100系列广泛应用于工业控制、医疗设备、通讯设备等领域,特别是对可靠性要求较高的场合。
    - 使用建议:
    - 在安装过程中,请注意电源与负载之间的连接线缆,避免过长导致不必要的压降损失。
    - 建议定期检查电源的输入电压和输出电压是否正常,确保系统的稳定性。

    兼容性和支持


    - 兼容性: LRS-100系列电源具有良好的兼容性,可与其他标准电气设备配套使用。对于特定的设备应用,可以根据需要定制不同的输出电压。
    - 支持: 供应商提供了全面的技术支持和售后服务,包括安装指导、故障排查、维修服务等。可以通过官方网站获取详细的使用手册和技术文档。

    常见问题与解决方案


    - 问题: 输入电压波动较大,导致输出不稳定。
    - 解决方案: 检查输入线路是否松动或老化,必要时更换电缆以确保稳定的供电。

    - 问题: 输出电压出现波动。
    - 解决方案: 确认输出线路连接是否牢固,尝试增加输出电容来减少纹波噪声。

    总结和推荐


    LRS-100系列100W单输出开关电源以其高效、稳定和可靠性,在众多应用中表现出色。其宽广的输入电压范围和高效率的工作模式,使其成为各种工业和商业应用的理想选择。我们强烈推荐此款电源产品用于需要高性能电力供应的场合。

LRS-100-3.3参数

参数
最小输入电压 85V(AC),120V(DC)
输出数量 1
电压-输出2 -
输出功率 66W
最大输入电压 264V(AC),373V(DC)
电流-输出1 20A
电压-输出4 -
电压-输出3 -
电压-输出1 3.3V
负载调节 2%
电流-输出2 -
长*宽*高 129mm*97mm*30mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

LRS-100-3.3数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 LRS-100-3.3 LRS-100-3.3数据手册

LRS-100-3.3封装设计

查看详情并下载
Symbol
Footprint
3D Model
