首页  >  产品百科  >  GST220A12-R7B

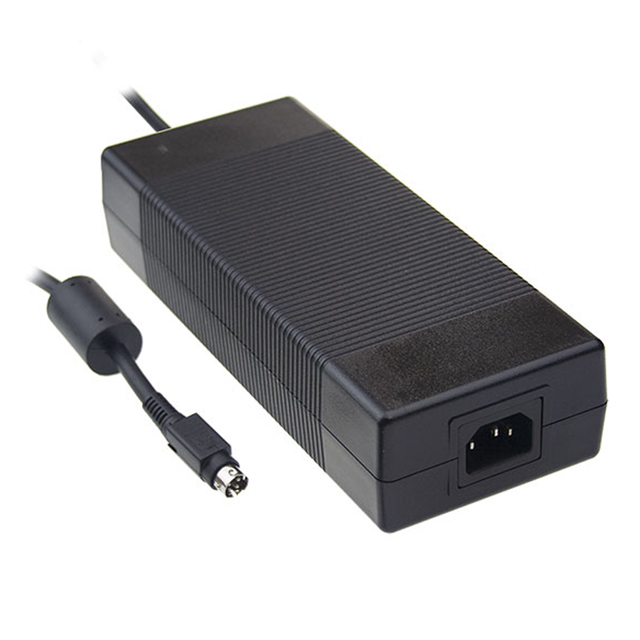

GST220A12-R7B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well 电源适配器 GST220A系列, 12V 直流输出, 0 → 15A输出
供应商型号: GST220A12-R7B
供应商: 国内现货
标准整包数: 1

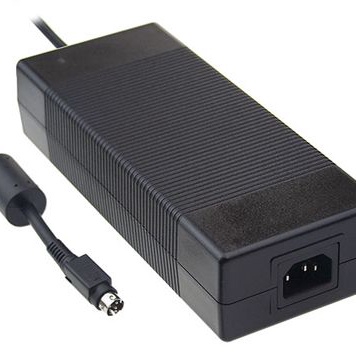

MEAN WELL/台湾明纬 开关电源 GST220A12-R7B

GST220A12-R7B概述

    220W AC-DC High Reliability Industrial Adaptor - GST220A系列

    1. 产品简介


    220W AC-DC High Reliability Industrial Adaptor (GST220A系列) 是一款工业级电源适配器,主要用于需要高可靠性的工业设备。该系列产品包括多种电压输出型号,如12V、15V、20V、24V和48V,以满足不同的应用需求。主要功能是将交流电转换为稳定可靠的直流电,广泛应用于通讯设备、工业自动化、医疗设备等多个领域。

    2. 技术参数


    | 参数 | 规格 |

    | 额定功率 | 220W |
    | 输出电压范围 | 12V、15V、20V、24V、48V |
    | 额定电流 | 15A (12V/15V)
    11A (20V)
    9.2A (24V)
    6.1A (36V)
    4.6A (48V) |
    | 电压波动范围 | ±5.0% (12V/15V)
    ±5.0% (20V)
    ±4.0% (24V)
    ±2.0% (36V)
    ±3.0% (48V) |
    | 纹波和噪声 | 80mVp-p (12V)
    120mVp-p (15V)
    150mVp-p (20V)
    200mVp-p (24V)
    200mVp-p (36V)
    100mVp-p (48V) |
    | 工作频率范围 | 47 ~ 63Hz |
    | 功率因数 | >0.91 (230VAC)
    >0.98 (115VAC) |
    | 效率 | 90% (12V/15V)
    90% (20V)
    92% (24V)
    93.5% (36V)
    94.5% (48V) |
    | 输入电流 | 4A (115VAC)
    2A (230VAC) |
    | 防护等级 | IP-O/P: 3KVAC
    IP-FG: 2KVAC
    O/P-FG: SHORT |
    | 环境温度 | -30 ~ +70℃ |
    | 存储温度 | -40 ~ +85℃ |
    | 过温保护 | 关机恢复 |

    3. 产品特点和优势


    - 高可靠性: GST220A系列具有较高的功率密度,能够在各种恶劣环境下稳定运行,适用于严苛的应用环境。
    - 宽电压输入范围: 可接受的输入电压范围为85~264VAC,保证了在不同电网环境下的适用性。
    - 高效率: 高达94.5%的转换效率,能有效降低能耗和发热。
    - 广泛的兼容性: 多种电压输出型号,可轻松匹配各类负载需求。
    - 严格的认证标准: 通过多项国际安全标准认证(如UL60950-1, EN60950-1等),确保产品在各个市场的合规性。

    4. 应用案例和使用建议


    - 通讯设备: 在无线通信基站中提供稳定电源。
    - 工业自动化: 为工业机器人和控制系统提供可靠的电力供应。
    - 医疗设备: 为精密医疗设备供电,确保其正常运作。
    使用建议:
    - 安装时请注意良好的通风散热条件,避免长时间高温运行。
    - 使用过程中定期检查连接线和接头,防止接触不良或老化引起故障。
    - 对于需要更高稳定性的应用,建议配合使用外部稳压装置。

    5. 兼容性和支持


    - 兼容性: 与多数工业设备和标准接口兼容。
    - 技术支持: 厂家提供全面的技术支持,包括安装指导和故障排查服务。对于特定应用,可根据客户需求提供定制化解决方案。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电源是否符合规格,调整稳压装置设置。 |
    | 设备无法启动 | 检查连接线路是否有短路或断开情况,确认所有连接正确无误。 |
    | 设备过热 | 确保良好的散热条件,减少负载并增加通风措施。 |

    7. 总结和推荐


    220W AC-DC High Reliability Industrial Adaptor (GST220A系列) 在众多方面表现优异,具备高效、稳定、可靠的特点,适用于各种工业级应用场景。强烈推荐给那些寻求高性能、可靠工业电源的用户。无论是新建项目还是设备升级,该系列产品都是一个极佳的选择。

GST220A12-R7B参数

参数
电压-输出2 -
最大输入电压 264V(AC)
电压-输出1 -
输出数量 1
负载调节 5%
电压-输出4 -
电压-输出3 -
最小输入电压 85V(AC)
输出功率 180W
电流-输出2 -
电流-输出1 -
长*宽*高 210mm*85mm*46mm
安装方式 桌面安装
应用等级 商用级
零件状态 在售
包装方式 盒装

GST220A12-R7B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GST220A12-R7B GST220A12-R7B数据手册

GST220A12-R7B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 290.145
12+ ¥ 285.099
60+ ¥ 277.53
72+ ¥ 264.915
库存: 72
起订量: 1 增量: 12
交货地:
最小起订量为:1
合计: ¥ 290.14
