NDR-75-24

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 导轨电源, NDR系列, 24V 直流输出, 90 → 264V 交流输入
供应商型号: NDR-75-24
供应商: 国内现货
标准整包数: 1

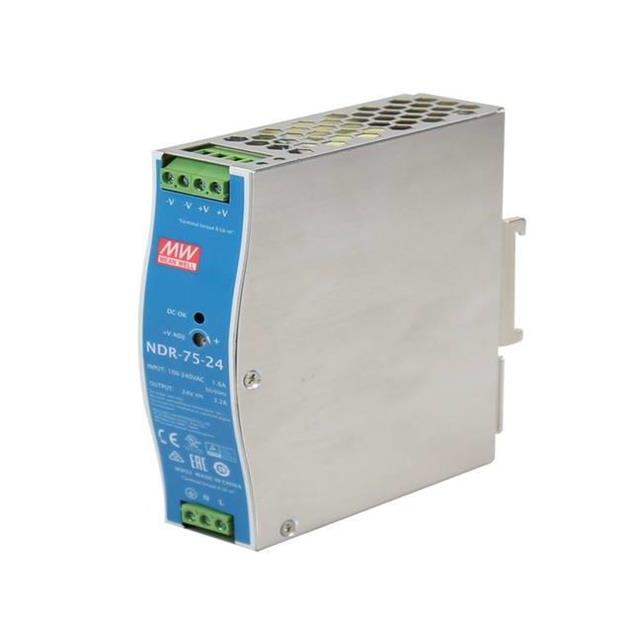

MEAN WELL/台湾明纬 开关电源 NDR-75-24

NDR-75-24概述


    产品简介

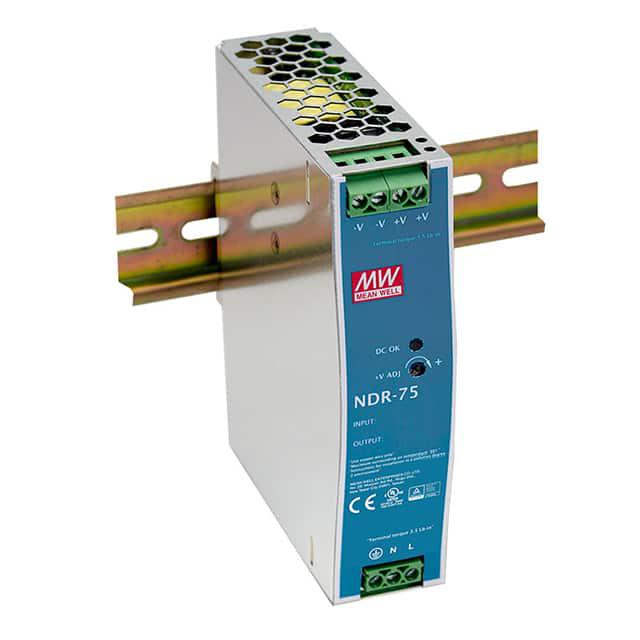

    ND-R75 是一款经济型的 75W 单输出工业用导轨电源系列,设计用于安装在TS35/7.5 或 TS35/15 导轨上。该系列产品以其紧凑的尺寸(宽度为32毫米)著称,有助于节省机柜内部空间。此外,ND-R75 系列提供全范围的交流输入,从90VAC到264VAC,并且符合EN61000-3-2和EN61000-3-3 标准,确保了广泛的适用性。

    技术参数


    ND-R75 主要技术参数如下:
    - 输入电压范围:90 ~ 264VAC(也可通过连接AC/L (+) 和 AC/N (-) 实现直流输入)
    - 频率范围:47 ~ 63Hz
    - 效率:高达85.5%
    - 输出功率:最高可达76.8W
    - 输出电流范围:根据不同型号变化,例如NDR-75-12 最高可达6.3A,而NDR-75-48最高可达1.6A
    - 纹波与噪声:最大纹波与噪声(Ripple & Noise)不超过150mVp-p
    - 电压调节精度:额定输出功率的 ±1.0%
    - 过载保护:恒流限制,故障条件解除后自动恢复
    - 短路保护:输出电压关闭,重新供电后恢复
    - 过温保护:自动关闭,温度降低后恢复
    - 隔离电压:输入-输出:3KVAC,输入-接地:2KVAC,输出-接地:0.5KVAC
    - 绝缘电阻:输入-输出、输入-接地、输出-接地 >100M Ohms / 500VDC / 25℃ / 70% RH
    - 工作温度范围:-20℃至+70℃
    - 存储温度和湿度:-40℃至+85℃,10%至95% RH
    - 振动耐受性:符合IEC60068-2-6标准,10 ~ 500Hz,2G 10分钟/周期,沿X、Y、Z轴各60分钟

    产品特点和优势


    ND-R75 系列电源具有以下显著特点和优势:
    1. 紧凑设计:32毫米宽的紧凑设计使它适用于狭小的空间。
    2. 高效节能:最高可达85.5%的转换效率,减少能源浪费。
    3. 多电压输出:涵盖多个电压输出,满足不同应用需求。
    4. 全方位保护:具备过载保护、短路保护、过温保护等功能,提高可靠性。
    5. 符合多项国际标准:如EN61000-3-2、EN61000-3-3等,确保在多种环境下的可靠运行。
    6. 广泛的应用范围:适应于工业控制、自动化等领域,适用于广泛的输入电压范围。

    应用案例和使用建议


    ND-R75 系列电源适合在多种工业环境中应用,比如工厂自动化、机床控制、通信设备等。以下是一些使用建议:
    1. 空间优化:由于尺寸紧凑,可以最大限度地节省安装空间。
    2. 高温环境下:在极端温度条件下使用时,注意查看温度降额曲线,以确保设备安全运行。
    3. 接线注意事项:在接线过程中,请确保遵循所有安全规范,防止短路或其他电气故障。
    4. 选型指导:根据具体应用需求选择合适的型号,比如根据所需电压和电流来选择NDR-75-12或NDR-75-48等型号。

    兼容性和支持


    ND-R75 系列电源设计兼容各种工业标准,如EN61000-3-2、EN61000-3-3等。制造商提供了全面的技术支持,包括安装手册、用户手册及在线技术支持平台。此外,ND-R75 系列电源获得了多个认证,如UL508、TUV EN60950-1等,确保产品符合全球行业标准。

    常见问题与解决方案


    - 问题1:电源无法启动
    - 解决方案:检查输入电压是否正确连接,确认没有线路短路或断路。

    - 问题2:输出电压不稳定
    - 解决方案:检查负载是否过重,确认是否超出了电源的最大输出能力;同时检查是否有外部干扰导致电压波动。

    - 问题3:电源发出异常声音
    - 解决方案:检查是否有物理损坏或者过热现象,必要时进行散热处理或联系技术支持。

    总结和推荐


    ND-R75 系列电源凭借其紧凑的设计、高效的能量转换能力和丰富的保护功能,在众多工业应用场合表现出色。推荐对空间有限、要求高可靠性和高性能的工业控制项目使用该系列电源。综合考虑其优点,特别是紧凑的设计和全面的保护措施,ND-R75 系列电源是一款非常值得推荐的产品。

NDR-75-24参数

参数
电压-输出3 -
电压-输出2 -
负载调节 1%
最大输入电压 370V(DC)
电压-输出1 24V
输出功率 77W
电流-输出1 3.2A
电流-输出2 -
输出数量 1
电压-输出4 -
最小输入电压 127V(DC)
长*宽*高 102mm*32mm*125.2mm
安装方式 DIN导轨安装
应用等级 商用级,工业级
零件状态 在售
包装方式 盒装

NDR-75-24数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 NDR-75-24 NDR-75-24数据手册

NDR-75-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 101.315
28+ ¥ 99.553
140+ ¥ 96.91
200+ ¥ 92.505
库存: 200
起订量: 1 增量: 28
交货地:
最小起订量为:1
合计: ¥ 101.31
