UHP-2500-24

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 2.501kW开关电源, UHP-2500系列, 24V 直流输出电压 104.2A输出电流, 1输出点
供应商型号: TW-UHP-2500-24
供应商: 国内现货
标准整包数: 1

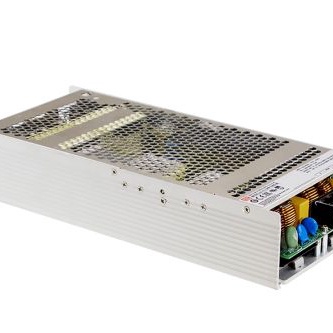

MEAN WELL/台湾明纬 开关电源 UHP-2500-24

UHP-2500-24概述


    产品简介


    UHP-2500系列电源
    UHP-2500系列是一款单输出型2500W电源,采用低轮廓设计,厚度仅为60毫米。这款电源适用于工业自动化设备、工业控制系统、机械电气设备、电子仪器、激光相关机器及充电设备等多种工业应用场景。它还符合多项国际安全标准,如UL62368-1、TUV EN62368-1、EN61558-1和EN60335-1等。

    技术参数


    - 输入电压范围: 90 ~ 264VAC
    - 输出电压: 24V, 36V, 48V
    - 额定电流: 104.2A(24V)、69.4A(36V)、52.1A(48V)
    - 输出功率: 2500W
    - 线性调节率: ±1.0%
    - 负载调节率: ±0.5%
    - 启动时间: 16ms(75%负载时),10ms(满负载时)
    - 保持时间: 1800ms(满负载时)
    - 电压波动: 360mVp-p(最大值)
    - 温度范围: -30°C ~ +70°C
    - 工作湿度: 20% ~ 90% RH,非冷凝状态
    - 存储温度: -40°C ~ +85°C
    - 振动: 2G/10分钟/1周期,每轴各60分钟
    - 效率: 高达96%
    - 浪涌电流: 14.3A/230VAC
    - 泄漏电流: <0.75mA/240VAC
    - 电磁兼容性: 符合EN55024、EN61000-3-2等标准

    产品特点和优势


    1. 高效能: 具有高达96%的转换效率,减少了能源浪费。
    2. 高可靠性: 完备的保护功能,包括过温保护、短路保护等,确保长时间稳定运行。
    3. 抗振能力强: 可承受高达2G的振动,适用于各种恶劣的工作环境。
    4. 低功耗启动: 冷启动电流为60A/230VAC,适合快速启动需求。
    5. 多功能控制: 支持远程开关控制和PMBus通信接口,方便系统集成和管理。

    应用案例和使用建议


    UHP-2500系列电源广泛应用于工业自动化设备、测试测量仪器等领域。在实际应用中,建议考虑增加额外的铝板和风扇,以优化热管理。例如,在需要强制空气冷却的环境中,可以通过在铝板上安装风扇来增强散热效果。此外,为了达到最佳性能,建议将电源固定在平滑的铝板或同等大小的机柜上。

    兼容性和支持


    UHP-2500系列电源与多种电子设备和系统兼容,支持PMBus通信协议。厂商提供详细的技术文档和用户手册,同时具备完善的售后服务体系,可满足客户的定制化需求。

    常见问题与解决方案


    1. 问题: 电源无法正常启动。
    - 解决方案: 检查输入电压是否在规定范围内,确认所有连接端子接触良好,排除内部电路故障。
    2. 问题: 输出电压不稳定。
    - 解决方案: 检查负载是否过大,调整负载平衡;检查输入电压和电流是否正常;必要时进行内部电路检查。
    3. 问题: 电源在高温环境下工作异常。
    - 解决方案: 增加散热措施,如使用额外的铝板和风扇,或采用强制空气冷却方案。参照“降额曲线”(Derating Curve)选择合适的温度范围。

    总结和推荐


    综上所述,UHP-2500系列电源凭借其高效的转换效率、可靠的保护功能、灵活的控制方式以及广泛的适用范围,成为工业应用中的理想选择。特别是在需要高可靠性和高性能电源的场合,该系列产品表现出色。因此,强烈推荐使用UHP-2500系列电源。

UHP-2500-24参数

参数
电压-输出4 -
最大输入电压 264V(AC),370V(DC)
最小输入电压 90V(AC),250V(DC)
电压-输出1 24V
输出数量 1
电流-输出2 -
电压-输出2 -
输出功率 2.501KW
负载调节 1%
电流-输出1 104.2A
电压-输出3 -
长*宽*高 310mm*140mm*60mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

UHP-2500-24数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 UHP-2500-24 UHP-2500-24数据手册

UHP-2500-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
