GST160A24-R7B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well 电源适配器 GST160A系列, 24V 直流输出, 0 → 6.67A输出
供应商型号: TW-GST160A24-R7B
供应商: 国内现货
标准整包数: 1

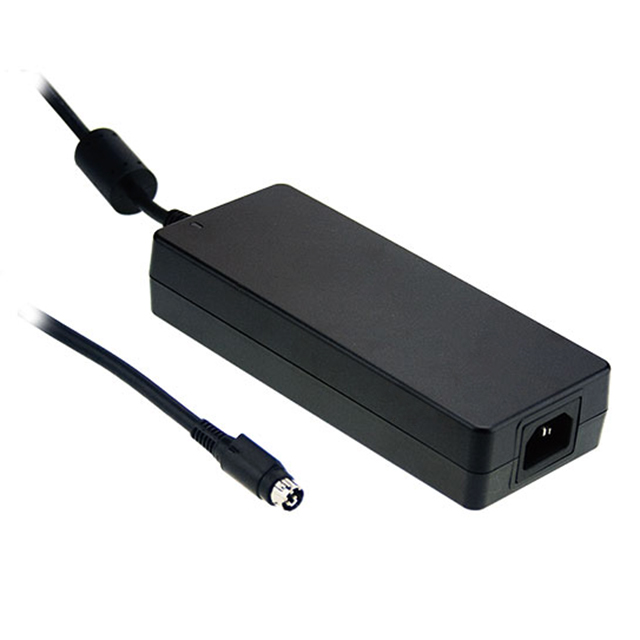

MEAN WELL/台湾明纬 开关电源 GST160A24-R7B

GST160A24-R7B概述

    160W AC-DC High Reliability Industrial Adaptor GS 160 T A Series

    1. 产品简介


    160W AC-DC High Reliability Industrial Adaptor GS 160 T A系列 是一款适用于多种工业应用的高性能电源适配器。它支持广泛的交流输入电压范围(85 ~ 264VAC),可提供不同输出电压(如12V, 15V, 20V, 24V, 36V, 48V),以满足不同的应用需求。该电源适配器具有高可靠性、高效能和宽工作温度范围,特别适合需要高稳定性和长时间运行的工业设备。

    2. 技术参数


    | 参数 | 值 |

    | 输入电压范围 | 85 ~ 264VAC |
    | 输出电压范围 | 12V/15V: 12.0 ~ 15.0V; 20V: 19.6 ~ 20.4V; 24V: 23.5 ~ 24.5V; 36V: 35.5 ~ 36.5V; 48V: 47.5 ~ 48.5V |
    | 输出电流 | 12V: 11.5A; 15V: 10.67A; 20V: 8A; 24V: 6.67A; 36V: 4.44A; 48V: 3.34A |
    | 输出功率(最大) | 160W |
    | 电压调节 | ±1.0% ~ ±5.0% |
    | 负载调整率 | ±1.0% ~ ±5.0% |
    | 纹波与噪声 | ≤ 150mVp-p |
    | 功率因数 | PF > 0.93 (12V/15V) / PF > 0.94 (20V/24V) / PF > 0.98 (48V) |
    | 效率 | 90% ~ 94% |
    | 工作温度 | -30 ~ +70°C |
    | 工作湿度 | 20% ~ 90% RH (无凝露) |
    | 存储温度 | -20 ~ +85°C, 10% ~ 95% RH (无凝露) |
    | 安全标准 | UL60950-1, CSA C22.2, TUV EN60950-1, BSMI CNS14336, CCC GB4943, PSE J60950-1, BIS IS13252, AS/NZS 60950.1, KC K60950-1 |

    3. 产品特点和优势


    - 宽电压输入范围:适应全球不同地区的电网电压,简化了系统设计和安装。
    - 高效能:效率高达94%,有效降低功耗,减少发热。
    - 高稳定性:纹波与噪声低至150mVp-p,确保输出电压的稳定性和纯净度。
    - 宽工作温度范围:-30 ~ +70°C,适合各种恶劣环境。
    - 多重保护机制:过压、过流、短路保护,保障设备安全。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化:用于工厂自动化设备、机器人等。
    - 通信设备:为服务器、路由器等提供可靠电力支持。
    - 医疗设备:确保医疗器械的稳定供电。
    使用建议:
    - 在极端环境下,可以考虑增加散热措施,如外置风扇。
    - 为避免EMI干扰,建议在输出端增加滤波电路。
    - 长时间高负载运行时,建议定期检查并清洁设备,以保持良好的散热效果。

    5. 兼容性和支持


    - 兼容性:与多数工业设备兼容,易于集成。
    - 厂商支持:提供详细的技术文档和安装指南,24小时技术支持热线,保证及时解决用户问题。

    6. 常见问题与解决方案


    | 问题 | 解决方法 |

    | 输出电压不稳定 | 检查输入电压是否在额定范围内;检查负载是否超出了适配器的能力 |
    | 设备无法启动 | 检查电源线连接是否正确;确认输入电压是否正常 |
    | 发热严重 | 清理设备内部灰尘,增加散热措施;降低负载 |

    7. 总结和推荐


    总结:
    - 优点:该适配器以其宽电压输入范围、高效能、宽工作温度范围和强大的保护机制,在工业应用中表现出色。
    - 适用场合:适合需要高稳定性和可靠性的工业环境。
    推荐:
    - 强烈推荐该款适配器给对稳定性要求高的工业应用项目。

GST160A24-R7B参数

参数
电流-输出1 6.67A
电流-输出2 -
最大输入电压 264V(AC)
输出功率 160W
电压-输出3 -
电压-输出1 -
输出数量 1
负载调节 3%
电压-输出4 -
电压-输出2 -
最小输入电压 85V(AC)
长*宽*高 175mm*72mm*35mm
安装方式 桌面安装
应用等级 商用级
零件状态 在售
包装方式 盒装

GST160A24-R7B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GST160A24-R7B GST160A24-R7B数据手册
