首页  >  产品百科  >  OWA-120U-42

OWA-120U-42

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 122W 1 90V(AC) 264V(AC) 0.5% 2.9A 桌面安装 191mm*63mm*37.5mm
供应商型号: 709-OWA120U-42
供应商: Mouser
标准整包数: 1

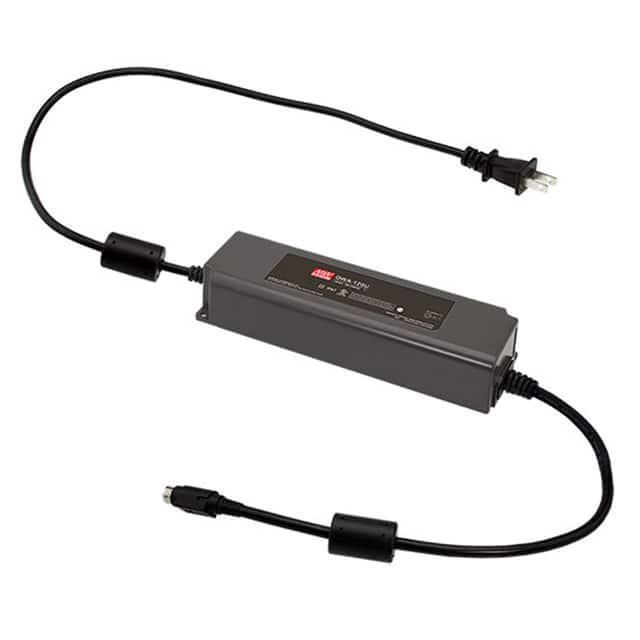

MEAN WELL/台湾明纬 开关电源 OWA-120U-42

OWA-120U-42概述


    产品简介


    OWA-120U系列是一款120W单输出防潮适配器,适用于需要高效率和稳定性的工业应用。该系列产品具有防水等级IP67,能够在恶劣环境中提供可靠的电源解决方案。其主要功能是将交流电转换为直流电,并通过恒流限流保护电路来确保负载安全。OWA-120U系列广泛应用于LED照明、通信设备和工业控制系统等领域。

    技术参数


    | 参数 | 值 |

    | 额定功率 | 120W |
    | 输出电压 | 12V, 15V, 20V, 24V, 30V, 36V, 42V, 48V, 54V |
    | 额定电流 | 10A, 8A, 6A, 5A, 4A, 3.4A, 2.9A, 2.5A, 2.3A |
    | 工作电压范围 | 90 ~ 264VAC |
    | 频率范围 | 47 ~ 63Hz |
    | 功率因数 | >0.96 (230VAC), >0.97 (115VAC) |
    | 启动时间 | 16ms(满载) |
    | 持续时间 | 500ms,满载时95%负载下80ms |
    | 电压纹波及噪声 | ≤150mVp-p (12V/15V/20V/24V) |
    | ≤200mVp-p (30V/36V) |
    | ≤250mVp-p (42V/48V) |
    | ≤350mVp-p (54V) |
    | 输入浪涌电流 | <0.125mA/120VAC,<0.25mA/240VAC |
    | 最大断路器连接数量 | 4个(B型),6个(C型) |
    | 保护类型 | 恒流限流,短路恢复,过温保护 |
    | 工作温度 | -40 ~ +70℃ |
    | 工作湿度 | 20 ~ 95% RH非冷凝 |
    | 存储温度及湿度 | -40 ~ +80℃,10 ~ 95% RH |
    | 温度系数 | ±0.03℃/(0 ~ 50℃) |
    | 振动测试 | 10 ~ 500Hz,5G,12分钟/周期 |

    产品特点和优势


    OWA-120U系列适配器的主要特点包括高效率、防水等级IP67和宽输入电压范围。它的效率最高可达90.5%,且能够在极端环境下稳定运行。这些特点使其成为工业和户外应用的理想选择。此外,该系列产品还具备多种保护功能,如恒流限流和过温保护,进一步提升了其在应用中的可靠性和安全性。

    应用案例和使用建议


    OWA-120U系列适配器广泛应用于LED照明系统,特别是需要高效率和高可靠性的场合。例如,在户外照明系统中,其防水设计可以有效防止雨水侵入导致的短路故障。对于通信设备,其宽输入电压范围可以适应不同地区电网电压的变化,确保设备的正常运行。建议在使用过程中,注意定期检查适配器的工作状态,特别是在高温和高湿度环境下,以确保其长期稳定的运行。

    兼容性和支持


    OWA-120U系列适配器与各种标准的NEMA插头兼容,便于安装和更换。如果在使用过程中遇到任何兼容性问题,建议联系MEAN WELL技术支持团队获取帮助。此外,MEAN WELL还提供详细的安装指南和技术文档,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 适配器发热严重 | 检查散热片是否清洁,并确保良好的通风条件。 |
    | 输出电压不稳定 | 检查负载和输入电压是否符合要求,并确保接线正确。 |
    | 短路保护频繁触发 | 检查负载是否有故障,避免负载超过适配器的最大额定值。|

    总结和推荐


    总体来说,OWA-120U系列适配器以其高效、可靠的性能,适用于广泛的工业和户外应用。其卓越的防水性能和宽输入电压范围,使其成为严苛环境下的理想选择。我们强烈推荐这一产品给需要高效率和高可靠性的用户。建议在购买前详细了解其技术参数和应用环境,以确保最佳的使用效果。

OWA-120U-42参数

参数
最小输入电压 90V(AC)
最大输入电压 264V(AC)
电压-输出2 -
电压-输出1 -
电流-输出1 2.9A
电压-输出3 -
电流-输出2 -
输出功率 122W
负载调节 0.5%
电压-输出4 -
输出数量 1
长*宽*高 191mm*63mm*37.5mm
安装方式 桌面安装
应用等级 商用级
零件状态 在售
包装方式 盒装

OWA-120U-42数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 OWA-120U-42 OWA-120U-42数据手册

OWA-120U-42封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 63.8 ¥ 539.11
5+ $ 59.13 ¥ 499.6485
10+ $ 57.1752 ¥ 483.1304
18+ $ 55.674 ¥ 470.4453
54+ $ 54.117 ¥ 457.2887
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 539.11
直接购买
加入购物车
