EPS-15-36

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 15W开关电源, 36V 直流输出电压 420mA输出电流, 1输出点
供应商型号: TW-EPS-15-36
供应商: 国内现货
标准整包数: 1

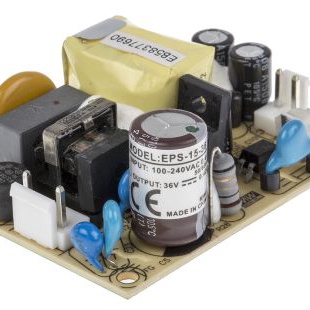

MEAN WELL/台湾明纬 开关电源 EPS-15-36

EPS-15-36概述

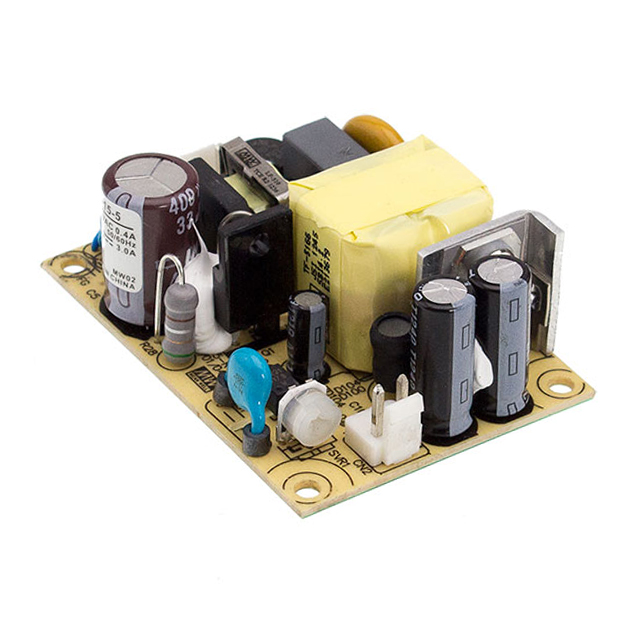

    EPS-15 系列 15W 单输出开关电源技术手册

    产品简介


    EPS-15 系列是 15W 单输出开关电源模块,提供多种电压输出选择,包括 3.3V、5V、7.5V、12V、15V、24V、27V 和 48V。这些电源模块广泛应用于工业控制、通信设备、安防系统、医疗仪器等领域,为各类电子设备提供稳定可靠的电源供应。

    技术参数


    EPS-15 系列的主要技术规格如下:
    | 参数 | EPS-15-3.3 | EPS-15-5 | EPS-15-7.5 | EPS-15-15 | EPS-15-12 | EPS-15-24 | EPS-15-27 | EPS-15-48 |
    |
    | 输出电压 (V) | 3.3 | 5 | 7.5 | 15 | 12 | 24 | 27 | 48 |
    | 额定电流 (A) | 3.0 | 3.0 | 2.0 | 1.0 | 1.25 | 0.625 | 0.56 | 0.313 |
    | 最大电流 (A) | 3.3 | 3.3 | 2.2 | 1.1 | 1.38 | 0.69 | 0.615 | 0.344 |
    | 额定功率 (W) | 9.9 | 15 | 15 | 15 | 15 | 15 | 15.12 | 15.02 |
    | 输出纹波 (mVp-p) | 50 | 50 | 80 | 100 | 80 | 150 | 180 | 200 |
    | 调整范围 (V) | 3.1-3.6 | 4.75-5.5 | 7.13-8.25 | 13.5-16.5 | 10.8-13.5 | 21.6-27 | 24.3-29.7 | 43.2-52.8 |
    | 线性调整率 (%) | ±2.0 | ±2.0 | ±2.0 | ±2.0 | ±2.0 | ±2.0 | ±2.0 | ±2.0 |
    | 负载调整率 (%) | ±0.5 | ±0.5 | ±1.0 | ±1.0 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
    | 设备响应时间 (ms) | 1000 | 2000 | 850 | 2000 | 850 | 2000 | 2000 | 2000 |
    | 持续时间 (ms) | 50 | 2000 | 50 | 16 | 50 | 2000 | 16 | 16 |
    | 输入电压范围 (VAC) | 85-264 | 85-264 | 85-264 | 85-264 | 85-264 | 85-264 | 85-264 | 85-264 |
    | 频率范围 (Hz) | 47-63 | 47-63 | 47-63 | 47-63 | 47-63 | 47-63 | 47-63 | 47-63 |
    | 效率 (%) | 75 | 78 | 81 | 83 | 83 | 84 | 85 | 82 |
    | 典型启动电流 (A) | 0.4 | 0.2 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
    | 冷启动电流 (A) | - | - | - | - | 45 | - | - | - |
    | 安全标准 | EN55032, EN61000-3-2,-3 | EN55032, EN61000-3-2,-3 | EN55032, EN61000-3-2,-3 | EN55032, EN61000-3-2,-3 | EN55032, EN61000-3-2,-3 | EN55032, EN61000-3-2,-3 | EN55032, EN61000-3-2,-3 |

    产品特点和优势


    1. 高效率:最高可达 85%,有效降低能源损耗。
    2. 宽输入电压范围:85-264VAC,适应各种电网条件。
    3. 良好负载调整率:确保输出电压稳定。
    4. 多输出电压选项:可选 3.3V、5V、7.5V、12V、15V、24V、27V 和 48V,满足不同应用需求。
    5. 优良的线性调整率:确保电压输出精度。
    6. 良好的电磁兼容性:符合多项国际标准,确保安全可靠。

    应用案例和使用建议


    EPS-15 系列广泛应用于工业控制系统、通信设备、医疗设备、安防系统等。例如,在工业控制系统中,它可用于驱动伺服电机或传感器。为了优化性能,建议使用过程中:
    - 确保输入电压和负载电流在额定范围内波动。
    - 遵循正确的接地规范以避免干扰。

    兼容性和支持


    EPS-15 系列具有较好的通用性,适用于大多数标准连接器。制造商提供了详尽的技术支持文档和售后服务,确保客户能够顺利使用产品并解决问题。

    常见问题与解决方案


    1. 输出电压不稳定
    - 解决方法:检查输入电压和负载电流是否超出额定范围。
    2. 纹波过大
    - 解决方法:检查电路连接是否正确,滤波电容是否失效。
    3. 过热保护
    - 解决方法:确保散热条件良好,减少负载电流。

    总结和推荐


    综上所述,EPS-15 系列是一款高效稳定的电源模块,具备广泛的适用性和较高的性价比。其卓越的性能和可靠性使其成为工业、通信、医疗和安防领域的理想选择。强烈推荐在需要稳定可靠电源的场合使用该系列模块。

EPS-15-36参数

参数
电压-输出3 -
电压-输出1 36V
输出功率 15W
电流-输出1 420mA
输出数量 1
电压-输出4 -
负载调节 0.5%
最小输入电压 85V(AC),120V(DC)
电压-输出2 -
电流-输出2 -
最大输入电压 264V(AC),370V(DC)
长*宽*高 63.5mm*45.7mm*24mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

EPS-15-36数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 EPS-15-36 EPS-15-36数据手册

EPS-15-36封装设计

查看详情并下载
Symbol
Footprint
3D Model
