GST25E05-P1J

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬

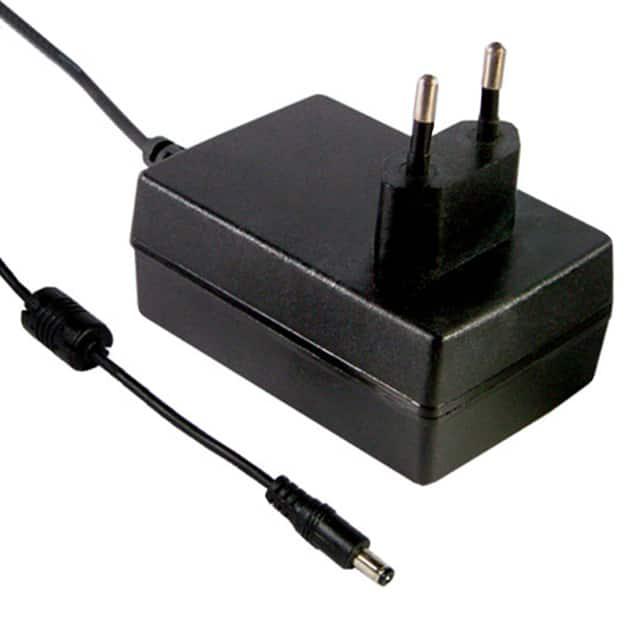

产品描述: Mean Well 电源适配器 GST25E系列, 5V 直流输出, 4A输出, 典型值 C插头
供应商型号: SCE-GST25E05-P1J
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 GST25E05-P1J

GST25E05-P1J概述


    产品简介


    25W AC-DC高可靠性工业适配器GST25E系列是一款专为工业应用设计的高性能电源适配器。该系列产品提供多种电压输出选项,覆盖5V至48V,适用于各种工业控制系统、通信设备和测试仪器等场合。GST25E系列以其高可靠性、宽工作温度范围和符合国际安全标准等特点而著称。

    技术参数


    - 输出电压: 5V, 7.5V, 9V, 12V, 15V, 18V, 24V, 28V, 48V
    - 额定电流: 视具体型号而异(参见表格)
    - 输出功率: 最大25W
    - 纹波和噪声: ≤80mVp-p 至 ≤150mVp-p
    - 电压容差: ±2.0% 至 ±5.0%
    - 线性调整率: ±1.0%
    - 负载调整率: ±2.0% 至 ±5.0%
    - 频率范围: 47 ~ 63 Hz
    - 效率: 典型值81.5% 至 89%
    - 输入电流: 额定输入电压下为0.25mA
    - 浪涌电流: 冷启动时最高为35A/115VAC 或 65A/230VAC
    - 工作温度: -30℃ 至 +70℃(根据降额曲线)
    - 存储温度: -40℃ 至 +85℃
    - 湿度范围: 工作时20% 至 90%RH,非冷凝
    - 绝缘电阻: 输入-输出间≥100MΩ/500VDC
    - 耐压测试: 输入-输出间≥4242VDC
    - EMC标准: 符合EN55032(CISPR32) 和 EN61000-4 系列标准

    产品特点和优势


    1. 高可靠性: 通过了多个国际安全认证,如TUV EN62368-1、EAC TP TC 004等。
    2. 宽工作温度范围: 能够适应-30℃到+70℃的工作环境。
    3. 高效率: 效率高达89%,减少了能源消耗。
    4. 强抗干扰能力: 满足EN61000-4系列的电磁兼容性要求。
    5. 轻量化设计: 重量仅约202.5g,便于集成到不同设备中。

    应用案例和使用建议


    应用案例:
    - 工业控制系统: 在复杂的工业环境中,如工厂自动化系统、机器人控制单元等。
    - 通信设备: 适用于电信设备、网络交换机、路由器等需要稳定电源供给的设备。
    - 测试仪器: 如实验室的测试设备、医疗设备等,要求电源稳定且可靠。
    使用建议:
    - 在极端低温或高温环境下使用时,建议参考降额曲线以确保最佳工作状态。
    - 使用过程中定期检查输入电流和浪涌电流,确保不会超过额定值。
    - 为了延长使用寿命,尽量避免在过高的湿度环境中使用,尤其是在非冷凝条件下。

    兼容性和支持


    - 插头兼容性: 提供多种类型的插头选项,如P1J、P2I等,以满足不同的连接需求。
    - 厂商支持: MEAN WELL公司提供详尽的技术文档和安装指南,网址为http://www.meanwell.com/manual.html。如有疑问或技术支持需求,可通过官方网站联系厂商。

    常见问题与解决方案


    - Q: 为什么适配器启动时会有较大浪涌电流?
    - A: 这是由于电容充电过程中的瞬态现象,建议在设计电路时考虑相应的保护措施,如软启动电路。
    - Q: 输出电压不稳定怎么办?
    - A: 检查输入电压是否在规定范围内,如果电压过高或过低,适配器可能无法正常工作。另外,检查负载是否超载。
    - Q: 适配器发热严重?
    - A: 可能是由于过载或环境温度过高引起。建议改善散热条件,必要时可采用外置风扇等辅助散热装置。

    总结和推荐


    综上所述,GST25E系列适配器具有卓越的可靠性、高效率和宽工作温度范围等优势,在各类工业应用中表现出色。无论是复杂的工业控制系统还是精密的通信设备,它都是一个理想的选择。强烈推荐此产品给那些需要高性能、高可靠性的电源解决方案的应用场景。

GST25E05-P1J参数

参数
电流-输出2 -
负载调节 5%
电流-输出1 -
输出数量 1
电压-输出4 -
电压-输出2 -
最大输入电压 264V(AC)
电压-输出1 -
最小输入电压 85V(AC)
输出功率 20W
电压-输出3 -
长*宽*高 79mm*54mm*33mm
安装方式 墙壁安装
应用等级 商用级
零件状态 在售
包装方式 盒装

GST25E05-P1J数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GST25E05-P1J GST25E05-P1J数据手册

GST25E05-P1J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 126.7112
5+ ¥ 115.5476
10+ ¥ 110.0505
20+ ¥ 105.9827
库存: 1345
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 126.71
