UHP-350-4.2

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 252W开关电源, 4.2V 直流输出电压 60A输出电流, 1输出点
供应商型号: 1866-4971-ND
供应商: Digi-Key
标准整包数: 1

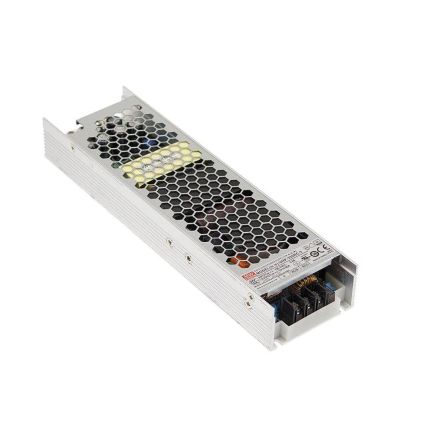

MEAN WELL/台湾明纬 开关电源 UHP-350-4.2

UHP-350-4.2概述


    产品简介


    产品名称:UHP-350系列
    产品类型:350W 单输出电源适配器
    UHP-350系列是一款高效能单输出电源适配器,适用于多种工业自动化、控制系统的场合。该系列产品提供350W的电力输出,采用紧凑型低轮廓设计(仅31mm),特别适合空间受限的应用环境。其主要应用领域包括工业自动化机械、控制系统、机械设备、电子仪器、家用电器和LED显示屏等。

    技术参数


    输入电压范围: 90~264VAC(全范围)
    输出电压及电流:
    - 3.3V:3.8V~4.6V(±0.5%)
    - 4.2V:3.2V~3.5V(±2.0%)
    - 5V:4.5V~5.5V(±1.0%)
    - 12V:11.4V~12.6V(±0.5%)
    - 15V:14.3V~15.8V(±0.3%)
    - 24V:22.8V~25.2V(±0.3%)
    - 36V:45.6V~50.4V(±0.5%)
    - 48V:60A/198W(±0.5%)
    效率: 最高可达94%(全负载条件下)
    输入浪涌电流: 冷启动时30A/115VAC,60A/230VAC
    工作温度范围: -30℃~+70℃(空冷条件下)
    保护功能: 短路保护、过载保护、过压保护和过温保护
    其他特性:
    - 内置主动式功率因数校正(PFC)
    - 输出纹波和噪声:≤200mVp-p(最大值)
    - 操作海拔高度:高达5000米
    - 耐压测试:输入到输出3.75KVAC,输入到接地2KVAC,输出到接地1.25KVAC
    - 绝缘电阻:输入到输出、输入到接地、输出到接地 ≥100MΩ@500VDC@25℃@70%RH

    产品特点和优势


    UHP-350系列的最大优势在于其高效率(最高达94%)和宽输入电压范围(90~264VAC),能够适应多种复杂供电环境。该系列还采用了紧凑的低轮廓设计,便于安装于狭小空间内。内置的PFC功能有助于提高能效并减少电磁干扰。此外,多种保护机制如短路、过载、过压和过温保护使其在恶劣环境下依然能够稳定运行。UHP-350系列在多种工业应用场景中均表现出色,是高品质电源供应的理想选择。

    应用案例和使用建议


    应用案例:
    - 工业自动化机械中作为主控电源
    - 在电子设备中提供稳定的直流电源
    - 家用电器中为低功耗设备供电
    - LED显示屏中作为驱动电源
    使用建议:
    - 配合铝制散热板使用以提升散热效果,特别是对于高负载运行环境
    - 注意根据环境温度调整负载率,避免超出额定功率范围
    - 根据需求选择合适的输出电压和电流,以确保设备正常工作

    兼容性和支持


    UHP-350系列通过了多项国际认证标准,如EN61000-4-2至EN61000-4-11、EN61000-6-2 (EN50082-2)和UL60950-1等,这些认证确保了其在不同环境下的可靠性和安全性。同时,厂家提供长达三年的质量保证,确保用户的权益得到保障。

    常见问题与解决方案


    Q: UHP-350系列是否能在高温环境下工作?
    - A: 是的,该系列能够在-30℃~+70℃的范围内正常工作。若在较高温度下使用,建议配备适当的散热装置。
    Q: 如何检测UHP-350系列的输出状态?
    - A: UHP-350系列配备了DC OK信号功能,可通过一个光耦合器来监测输出状态。当电源适配器正常工作时,光耦合器导通;如果输出异常,则光耦合器断开。

    总结和推荐


    UHP-350系列以其高效、紧凑的设计、广泛的应用范围和可靠的保护机制脱颖而出,特别适合工业自动化和高端消费电子产品的需求。该产品通过一系列严格的质量控制和认证,确保其在各类环境中的长期稳定运行。总体而言,UHP-350系列是一款值得推荐的产品,无论是在性能还是稳定性方面都能满足大多数用户的需要。

UHP-350-4.2参数

参数
电压-输出1 4.2V
电压-输出3 -
电压-输出4 -
最大输入电压 264V(AC),370V(DC)
最小输入电压 90V(AC),127V(DC)
负载调节 1%
电流-输出1 60A
电流-输出2 -
输出数量 1
电压-输出2 -
输出功率 252W
长*宽*高 220mm*62mm*31mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

UHP-350-4.2数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 UHP-350-4.2 UHP-350-4.2数据手册

UHP-350-4.2封装设计

查看详情并下载
Symbol
Footprint
3D Model
