LRS-35-15

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 36W开关电源, 15V 直流输出电压 2.4A输出电流, 1输出点
供应商型号: TW-LRS-35-15
供应商: 国内现货
标准整包数: 1

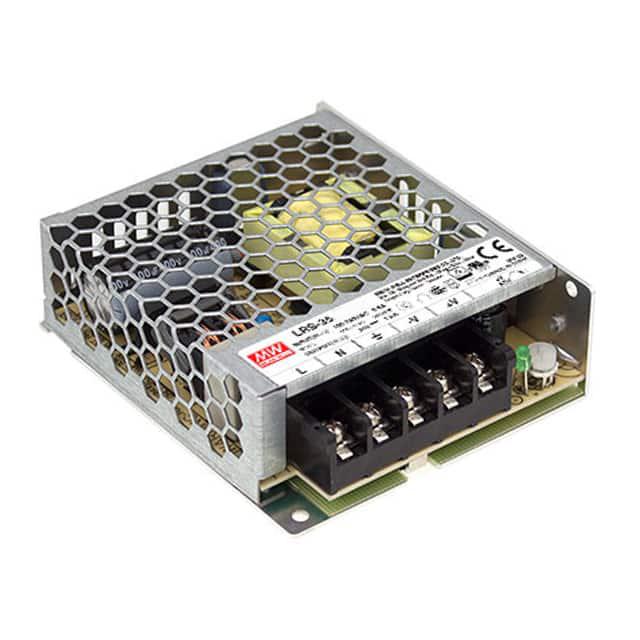

MEAN WELL/台湾明纬 开关电源 LRS-35-15

LRS-35-15概述


    产品简介


    LRS-35系列 35W单输出开关电源
    LRS-35系列是专为广泛能源需求设计的高效、可靠的开关电源产品。该系列产品提供5V、12V、15V、24V、36V及48V的单一输出电压,适用于各种工业自动化机械、控制系统、机械设备等应用场合。LRS-35系列以其紧凑的金属外壳设计、高效率、低无负载功率消耗等特点脱颖而出,能够满足不同行业的电力供应需求。

    技术参数


    - 输出电压: 5V, 12V, 15V, 24V, 36V, 48V
    - 额定电流: 7A (5V), 3A (12V), 2.4A (15V), 1.5A (24V), 1A (36V), 0.8A (48V)
    - 额定功率: 35W
    - 输入电压范围: 85~264VAC 或 120~373VDC
    - 频率范围: 47~63Hz
    - 效率: 最高达89%
    - 过载保护: 可承受100%到150%的额定输出功率
    - 绝缘电阻: 输入至输出、输入至地、输出至地:100MΩ/500VDC/25℃/70%RH
    - 防护等级: 符合IEC/EN60950-1、EN55014、EN61000-3-2/3等标准
    - 环境温度: 工作温度范围:-30℃~+70℃,存储温度范围:-40℃~+85℃
    - 振动测试: 通过5G, 10分钟/周期,每个轴向60分钟的振动测试
    - 使用寿命: MTBF(平均故障间隔时间)最少763.6K小时

    产品特点和优势


    - 高效率: 效率最高可达89%,保证了在各种工作条件下的优异表现。
    - 低无负载功耗: 无负载时的功率消耗低于0.2W,显著降低了长期运行成本。
    - 宽输入电压范围: 输入电压范围广(85~264VAC),适合多种供电环境。
    - 抗振能力: 能够承受5G的振动测试,适合在恶劣环境中稳定运行。
    - 多重保护机制: 具备短路、过载、过压等多重保护功能,确保安全可靠。
    - 宽工作温度范围: 工作温度范围广(-30℃~+70℃),适应性强。

    应用案例和使用建议


    LRS-35系列开关电源广泛应用于各种工业自动化机械设备、控制系统以及家庭电器等。例如,在工业自动化机械中,LRS-35系列可以作为伺服电机、传感器等设备的电源供应,提供稳定的电力支持;在智能家居应用中,它也可以用于智能插座、灯具等设备。
    使用建议:
    1. 在安装时请参考手册中的安装指南,确保正确连接电源线和接地线。
    2. 注意电源的工作环境温度和湿度,避免超出其工作范围导致性能下降。
    3. 在接通电源之前,建议进行一次全面检查,确保所有连接都牢固且无误。

    兼容性和支持


    LRS-35系列电源符合多项国际和国家标准,如IEC/EN60950-1、EN55014、EN61000-3-2/3等,保证了其在多国市场的通用性和可靠性。制造商提供三年保修服务,对产品进行全面的质量保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机无反应 | 检查输入电压是否正常,确认所有连接无误。 |
    | 输出电压不稳定 | 确认负载是否过重,调整负载使不超过额定值。 |
    | 过热 | 检查散热是否良好,确保通风孔畅通无阻。 |

    总结和推荐


    LRS-35系列开关电源凭借其高效率、低功耗、宽输入电压范围及良好的环境适应性,在多种应用场景中表现出色。其丰富的保护功能、坚固的物理结构和优良的兼容性使其成为值得信赖的产品选择。推荐在需要高可靠性和高效能电力供应的应用中使用。

LRS-35-15参数

参数
电压-输出1 15V
输出功率 36W
电压-输出2 -
电压-输出3 -
电流-输出1 2.4A
电流-输出2 -
负载调节 0.5%
最大输入电压 264V(AC),370V(DC)
电压-输出4 -
输出数量 1
最小输入电压 85V(AC),120V(DC)
长*宽*高 99mm*82mm*30mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

LRS-35-15数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 LRS-35-15 LRS-35-15数据手册

LRS-35-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 48
库存: 587
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 48
