首页  >  产品百科  >  LPP-100-7.5

LPP-100-7.5

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 101W 1 85V(AC),120V(DC) 264V(AC),370V(DC) 1% 13.5A 7.5V 底座安装 222mm*62mm*33.6mm
供应商型号: TW-LPP-100-7.5
供应商: 国内现货
标准整包数: 1

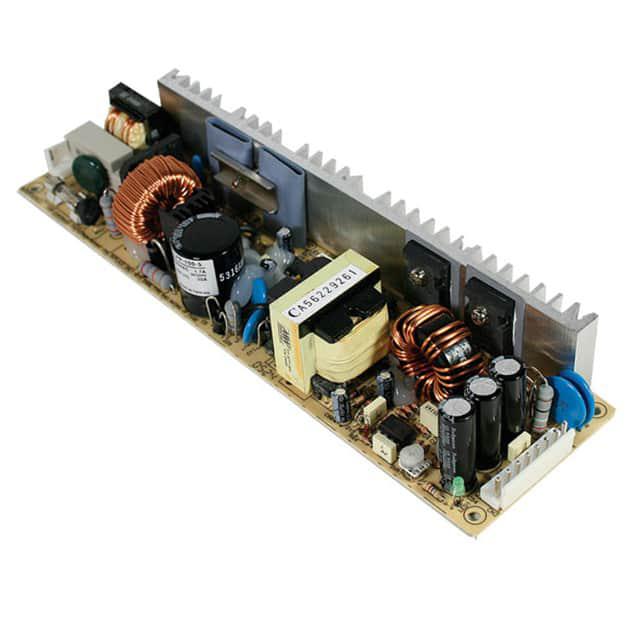

MEAN WELL/台湾明纬 开关电源 LPP-100-7.5

LPP-100-7.5概述


    产品简介


    LPP-100系列电源模块是一系列单输出直流电源,适用于广泛的应用领域,包括工业控制、通信设备、医疗设备以及各类消费电子产品。这些电源模块提供不同电压输出选项(3.3V、5V、7.5V、12V、13.5V、15V、24V、27V和48V),最大电流分别为20A、20A、13.5A、8.5A、7.5A、6.7A、4.2A和2.1A。LPP-100系列通过功率因数校正(PFC)确保高效能和稳定性。

    技术参数


    - 输入电压范围: AC 85~264V 或 DC 120~370V
    - 频率范围: 47~63Hz
    - 额定功率:
    - 3.3V: 100.8W
    - 5V: 100W
    - 7.5V: 101.25W
    - 12V: 102W
    - 13.5V: 101.25W
    - 15V: 100.5W
    - 24V: 102.6W
    - 27V: 100.8W
    - 48V: 102.6W
    - 额定电流:
    - 3.3V: 20A
    - 5V: 20A
    - 7.5V: 13.5A
    - 12V: 8.5A
    - 13.5V: 7.5A
    - 15V: 6.7A
    - 24V: 4.2A
    - 27V: 2.1A
    - 输出调整范围:
    - 3.3V: 3.8A, 0 ~ 4.2A
    - 5V: 2.1A, 0 ~ 20A
    - 7.5V: 0 ~ 13.3A
    - 12V: 0 ~ 8.5A
    - 13.5V: 0 ~ 7.5A
    - 15V: 0 ~ 6.7A
    - 24V: 0 ~ 3.8A
    - 27V: 0 ~ 2.1A
    - 48V: 0 ~ 20A
    - 负载调整率:
    - ±0.5%
    - ±0.5%
    - ±0.5%
    - ±0.5%
    - ±0.5%
    - ±0.5%
    - ±0.5%
    - ±0.5%
    - ±0.5%
    - 线性调节率:
    - ±2.0%
    - ±2.0%
    - ±2.0%
    - ±2.0%
    - ±1.0%
    - ±1.0%
    - ±1.0%
    - 最大纹波噪声:
    - 3.3V: 100mVp-p
    - 5V: 100mVp-p
    - 7.5V: 100mVp-p
    - 12V: 100mVp-p
    - 13.5V: 100mVp-p
    - 15V: 100mVp-p
    - 24V: 150mVp-p
    - 27V: 150mVp-p
    - 48V: 250mVp-p
    - 启动时间:
    - 600ms/230VAC, 1200ms/115VAC
    - 28ms/230VAC, 28ms/115VAC

    产品特点和优势


    1. 高效率和稳定性:通过PFC技术,LPP-100系列电源模块可实现高达95%以上的效率,保证稳定可靠的电力供应。
    2. 宽输入电压范围:支持85-264VAC或120-370VDC的输入电压,适应各种复杂的供电环境。
    3. 强大的保护功能:具备过流保护、过压保护和短路保护功能,确保设备安全运行。
    4. 紧凑设计:小巧的尺寸(2226233.6mm)使其易于集成到各种应用中。

    应用案例和使用建议


    LPP-100系列电源模块广泛应用于自动化设备、医疗器械、工业控制系统和通讯设备等领域。例如,在自动化设备中,LPP-100可以为伺服驱动器提供稳定的电源支持;在医疗设备中,LPP-100可用于超声诊断仪器的供电。
    使用建议:
    - 确保电源模块安装在通风良好的环境中,以保持最佳散热效果。
    - 在选择连接器时,请使用JST B8P-VH或JST B5P-VH等标准接口,以确保连接稳固可靠。

    兼容性和支持


    LPP-100系列电源模块兼容市面上大多数主流标准接口。制造商提供了详尽的技术支持文档,并提供长达224.3K小时的平均无故障时间(MTBF),确保长期稳定运行。

    常见问题与解决方案


    1. 问题: 开机时电源无法正常工作
    - 解决方案: 检查输入电压是否在允许范围内,确认所有连接是否正确且牢固。
    2. 问题: 输出电压不稳定
    - 解决方案: 检查负载是否过大,如是则减小负载或更换更高容量的电源模块。
    3. 问题: 输出电流不达标
    - 解决方案: 确认负载电阻是否匹配,必要时增加负载电阻以降低电流消耗。

    总结和推荐


    LPP-100系列电源模块凭借其高效率、宽输入电压范围、坚固耐用和高度可靠性,成为众多应用场合的理想选择。无论是工业控制还是医疗设备,LPP-100都能提供卓越的电力支持。强烈推荐给需要稳定可靠电源解决方案的用户。

LPP-100-7.5参数

参数
输出功率 101W
最大输入电压 264V(AC),370V(DC)
负载调节 1%
电流-输出2 -
最小输入电压 85V(AC),120V(DC)
电流-输出1 13.5A
电压-输出4 -
输出数量 1
电压-输出1 7.5V
电压-输出2 -
电压-输出3 -
长*宽*高 222mm*62mm*33.6mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

LPP-100-7.5数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 LPP-100-7.5 LPP-100-7.5数据手册

LPP-100-7.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
