首页  >  产品百科  >  GEM12I15-P1J

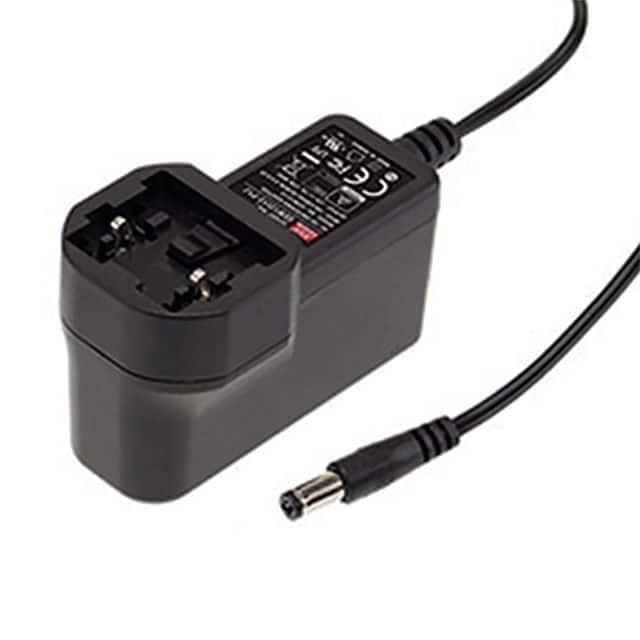

GEM12I15-P1J

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well 电源适配器 GEM12I系列, 15V 直流输出, 800mA输出, 澳大利亚/欧式/英式/美式插头插头
供应商型号: GEM12I15-P1J
供应商: Master
标准整包数: 1

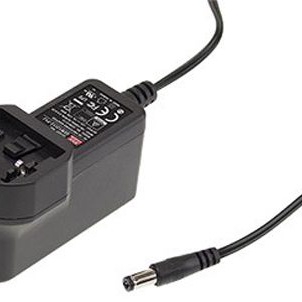

MEAN WELL/台湾明纬 开关电源 GEM12I15-P1J

GEM12I15-P1J概述

    GEM12I 系列 12W AC-DC 可靠型可互换医疗适配器

    产品简介


    GEM12I 系列是一款专为医疗应用设计的 12W 输出功率的 AC-DC 可靠型适配器。此系列具有高可靠性、紧凑设计及广泛的输入电压范围(80~264VAC),适用于多种医疗设备,如便携式监护仪、家用医疗设备等。其主要功能是将交流电转换为直流电,以满足各类医疗设备对稳定电源的需求。

    技术参数


    以下是 GEM12I 系列的主要技术规格:
    - 输出电压:支持 5V、7.5V、9V、12V、15V、18V、24V、48V 多种型号选择。
    - 额定电流:5V 模型对应最大 2.4A;9V 模型对应最大 1.6A;其他型号额定电流从 0.25A 至 1A 不等。
    - 输出功率:最大输出功率为 12W。
    - 纹波与噪声:最大值为 60mVp-p 至 100mVp-p(视型号而定)。
    - 电压精度:
    - 输出电压容差:±5.0% 至 ±2.0%。
    - 线路调整率:±1.0%。
    - 负载调整率:±5.0% 至 ±2.0%。
    - 输入电压范围:80~264VAC。
    - 效率:典型效率达 80% 至 87%。
    - 工作温度范围:-20°C 至 +70°C。
    - 存储温度范围:-20°C 至 +85°C。
    - 保护功能:
    - 过载保护:保护类型为 hiccup 模式,自动恢复。
    - 过压保护:钳位电压为 110%~140%,短路输出。

    产品特点和优势


    GEM12I 系列适配器以其高可靠性、宽电压输入范围和高效能成为医疗设备的理想选择。此外,其设计具备以下优势:
    - 紧凑设计:尺寸仅为 73.9 × 39 × 48.5 mm(长 × 宽 × 高),便于集成到小型医疗设备中。
    - 互换性插头:提供 AU、UK、EU 和 US 四种国际通用插头设计,支持灵活更换。
    - 安全性:通过多项国际认证,如 EN60601-1/EN60601-1-11、ANSI/AAMI ES60601-1 等。
    - 环保设计:采用绿色材料和技术,符合 RoHS 和 REACH 标准。

    应用案例和使用建议


    GEM12I 系列适配器广泛应用于医疗领域的各类设备,例如:
    - 便携式监护仪:需要高效稳定的电源供应。
    - 家用医疗设备:如血压计、血糖仪等。
    - 实验室仪器:需要高精度电源供电的精密仪器。
    使用建议:
    - 在连接设备时,请确保适配器型号与设备电压需求匹配。
    - 在极端温度条件下使用时,建议参考“降额曲线”进行操作。
    - 使用过程中避免过度负荷,以免触发过载保护。

    兼容性和支持


    GEM12I 系列适配器支持广泛的电缆和 USB 连接方式,适用于不同类型的设备。制造商提供全面的技术支持和售后服务,包括安装手册、在线帮助文档(http://www.meanwell.com/manual.html)等资源。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方法:
    - 问题 1:设备开机后无反应。
    解决方案:检查适配器型号是否与设备匹配,确认输入电压设置正确。
    - 问题 2:适配器发热严重。
    解决方案:减少负载或改善散热条件,参考“降额曲线”操作。
    - 问题 3:纹波噪声过大。
    解决方案:确保适配器型号适合设备需求,使用滤波器降低纹波。

    总结和推荐


    GEM12I 系列适配器凭借其高可靠性、宽电压输入范围和多种互换插头设计,在医疗设备行业中具有显著优势。其在安全性、兼容性和环保方面表现优异,非常适合对电源稳定性要求较高的医疗应用。因此,我们强烈推荐 GEM12I 系列适配器用于医疗设备的电源解决方案。

GEM12I15-P1J参数

参数
输出数量 1
最小输入电压 80V(AC)
电压-输出4 -
电压-输出1 -
电流-输出2 -
最大输入电压 264V(AC)
电压-输出3 -
电压-输出2 -
输出功率 12W
电流-输出1 -
负载调节 3%
长*宽*高 73.9mm*39mm*48.5mm
安装方式 墙壁安装
零件状态 在售
包装方式 盒装

GEM12I15-P1J数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GEM12I15-P1J GEM12I15-P1J数据手册

GEM12I15-P1J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.525 ¥ 131.4968
10+ $ 13.8321 ¥ 115.0082
20+ $ 13.3089 ¥ 110.658
50+ $ 12.9426 ¥ 107.5554
库存: 20
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 131.49
