EPS-25-12

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 25W开关电源, 12V 直流输出电压 2.1A输出电流, 1输出点
供应商型号: TW-EPS-25-12
供应商: 国内现货
标准整包数: 1

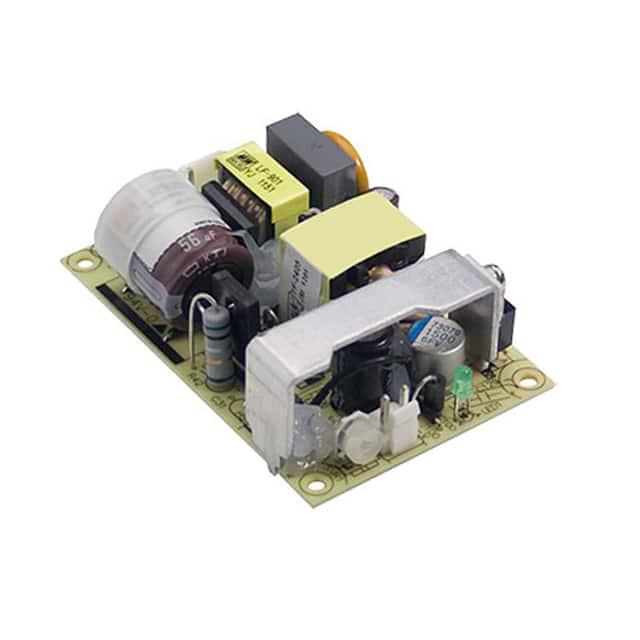

MEAN WELL/台湾明纬 开关电源 EPS-25-12

EPS-25-12概述

    # EPS-25系列25W单输出开关电源技术手册

    产品简介


    EPS-25系列是专为各种工业应用设计的25W单输出开关电源。它具有多种电压输出选项(如3.3V、5V、7.5V、15V、12V、24V、27V和48V),满足不同应用场景的需求。这些电源模块以其高效率、良好的稳定性及宽泛的工作温度范围而受到广泛应用,特别是在通信设备、医疗设备和工业自动化等领域。

    技术参数


    | 参数 | EPS-25-3.3 | EPS-25-5 | EPS-25-7.5 | EPS-25-15 | EPS-25-12 | EPS-25-24 | EPS-25-27 | EPS-25-48 |
    |
    | 额定电压 | 3.3V | 5V | 7.5V | 15V | 12V | 24V | 27V | 48V |
    | 额定电流 | 5A | 5A | 3.4A | 1.7A | 2.1A | 1.05A | 0.95A | 0.53A |
    | 电流范围 | 0 ~ 5.5A | 0 ~ 5.5A | 0 ~ 3.74A | 0 ~ 1.87A | 0 ~ 2.34A | 0 ~ 1.17A | 0 ~ 1.05A | 0 ~ 0.59A |
    | 额定功率 | 16.5W | 25W | 25.5W | 25.5W | 25.2W | 25.2W | 25.65W | 25.44W |
    | 输出电压调整范围 | 3.1 ~ 3.6V | 4.75 ~ 5.5V | 7.13 ~ 8.25V | 13.5 ~ 16.5V | 10.8 ~ 13.5V | 21.6 ~ 27V | 24.3 ~ 29.7V | 43.2 ~ 52.8V |
    | 线性调节率 | ±2.0% | ±2.0% | ±2.0% | ±2.0% | ±2.0% | ±2.0% | ±2.0% | ±2.0% |
    | 负载调节率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
    | 上升时间 | 1000ms | 1000ms | 1000ms | 1000ms | 1000ms | 1000ms | 1000ms | 1000ms |
    | 保持时间 | 50ms/230VAC| 50ms/230VAC| 50ms/230VAC| 50ms/230VAC| 50ms/230VAC| 50ms/230VAC| 50ms/230VAC| 50ms/230VAC|

    产品特点和优势


    EPS-25系列25W单输出开关电源具备以下独特功能和优势:
    - 高效能:各型号的额定效率高达89%,适合各种高负载应用场景。
    - 稳定可靠:采用先进的EMC设计,确保良好的电磁兼容性。
    - 宽工作温度范围:可在-30℃到+70℃的环境中正常工作,适用于严苛的工业环境。
    - 防护等级高:符合EN61000-4系列标准,提供过载保护、过压保护和短路保护功能。

    应用案例和使用建议


    应用案例
    EPS-25系列已成功应用于通信基站、数据中心、医疗设备和工业自动化系统。例如,在医疗设备中,EPS-25系列能够稳定供电,确保设备运行的可靠性。
    使用建议
    - 在安装过程中,应注意电源的散热设计,避免因过热导致的故障。
    - 当电源输出负载较大时,建议定期检查电源模块的状态,确保其性能稳定。
    - 在连接电路时,确保正确的电压匹配,以防止设备损坏。

    兼容性和支持


    - 兼容性:EPS-25系列电源模块可与多种终端设备兼容,广泛应用于不同的应用场景。
    - 支持:厂商提供全面的技术支持和售后服务,包括产品保修和维护服务。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 输出电压不稳定 | 检查输入电压是否稳定,必要时调整电压 |
    | 设备无法启动 | 检查接线是否正确连接,确保无断开点 |
    | 温度过高 | 确保有足够的通风空间,改善散热条件 |

    总结和推荐


    EPS-25系列25W单输出开关电源凭借其高效率、稳定性和可靠性,在众多应用中表现出色。其广泛的电压输出选择、优秀的EMC性能及全面的安全保护机制使其成为各种工业应用的理想选择。强烈推荐使用此系列产品,以获得可靠的电源解决方案。

EPS-25-12参数

参数
电压-输出2 -
负载调节 0.5%
电流-输出1 2.1A
电流-输出2 -
电压-输出4 -
输出数量 1
输出功率 25W
最大输入电压 264V(AC),370V(DC)
电压-输出1 12V
电压-输出3 -
最小输入电压 85V(AC),120V(DC)
长*宽*高 76.2mm*50.8mm*24mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 托盘

EPS-25-12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 EPS-25-12 EPS-25-12数据手册

EPS-25-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 53
库存: 566
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 53
直接购买
加入购物车
