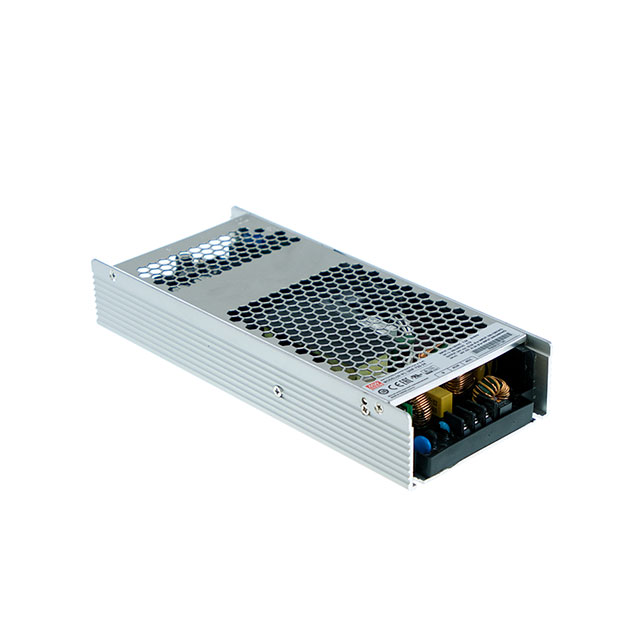

UHP-750-48

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 753.6W开关电源, UHP-300系列, 48V 直流输出电压 15.7A输出电流, 1输出点
供应商型号: TW-UHP-750-48
供应商: 国内现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 UHP-750-48

UHP-750-48概述

    UHP-750 系列电源技术手册

    产品简介


    UHP-750 系列是一款750W单输出薄型电源,具有41毫米低高度设计。此系列产品适用于各种工业自动化机械、工业控制系统、机械设备、电子仪器和家用电器等领域。UHP-750系列采用全范围90~264VAC输入电压,提供12V、24V、36V和48V输出电压,最高效率可达95%,并且可以在-30°C至70°C的环境中无风扇条件下正常运行。

    技术参数


    | 参数 | 值 |

    | 输入电压 | 90 ~ 264VAC |
    | 输出电压 | 12V、24V、36V、48V |
    | 输出功率 | 750W |
    | 工作温度 | -30°C ~ 70°C |
    | 效率 | 95% |
    | 过载保护 | 具备 |
    | 防振动能力 | 5G |
    | 安全认证 | TUV EN62368-1、UL62368-1、EN61558-1、EN60335-1 |

    产品特点和优势


    UHP-750系列具备诸多独特功能和优势,如高效率(高达95%)、宽工作温度范围(-30°C至70°C)、紧凑的低高度设计(41mm)以及防振动能力(5G)。此外,它还满足国际安全标准,确保在工业应用中的可靠性和安全性。在设计上,该系列具有优越的过载保护功能,并能在没有风扇的情况下依靠空气对流散热,从而减少故障风险和维护成本。

    应用案例和使用建议


    UHP-750系列广泛应用于工业自动化、控制设备和家用电器中。在实际使用过程中,为了优化热性能,建议将UHP-750安装在铝合金板上,且配备风扇进行强制空气冷却。根据“降额曲线”和“静态特性”,UHP-750系列的安装配置如下图所示。具体来说,可以将UHP-750安装在符合尺寸要求的铝制散热片上,并且固定牢固,确保良好的热传递效果。

    兼容性和支持


    UHP-750系列电源与各类工业设备具有良好的兼容性,能广泛应用于不同类型的工业自动化系统中。制造商提供了详细的技术支持文档,并可通过网站(http://www.meanwell.com/manual.html)下载。如果在使用过程中遇到任何问题,可以通过官方网站获取帮助和支持。

    常见问题与解决方案


    1. 电源无法启动
    - 检查输入电压是否在允许范围内(90~264VAC),并确认所有连接线是否正确无误。

    2. 电源输出电压不稳定
    - 检查负载电流是否超出额定值,同时确认输入电压是否稳定。

    3. 电源温度过高
    - 确保电源安装在通风良好的位置,或者考虑增加额外的散热措施,如铝制散热片和风扇。

    总结和推荐


    综上所述,UHP-750系列电源凭借其卓越的性能和可靠性,在多种工业应用场合中表现出色。其高效能、宽工作温度范围和优秀的防振动能力使其在市场上具有强大的竞争力。对于需要高性能、长寿命和高稳定性的工业应用场景,强烈推荐使用UHP-750系列电源。

UHP-750-48参数

参数
电压-输出4 -
最大输入电压 264V(AC),370V(DC)
电流-输出1 15.7A
电压-输出1 48V
电压-输出3 -
输出数量 1
输出功率 754W
负载调节 0.5%
电流-输出2 -
最小输入电压 90V(AC),127V(DC)
电压-输出2 -
长*宽*高 237mm*100mm*41mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

UHP-750-48数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 UHP-750-48 UHP-750-48数据手册

UHP-750-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 859
库存: 95
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 859
