首页  >  产品百科  >  GST18U09-P1J

GST18U09-P1J

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 18W 1 85V(AC) 264V(AC) 5% 墙壁安装 79mm*54mm*33mm
供应商型号: 709-GST18U09-P1J
供应商: Mouser
标准整包数: 1

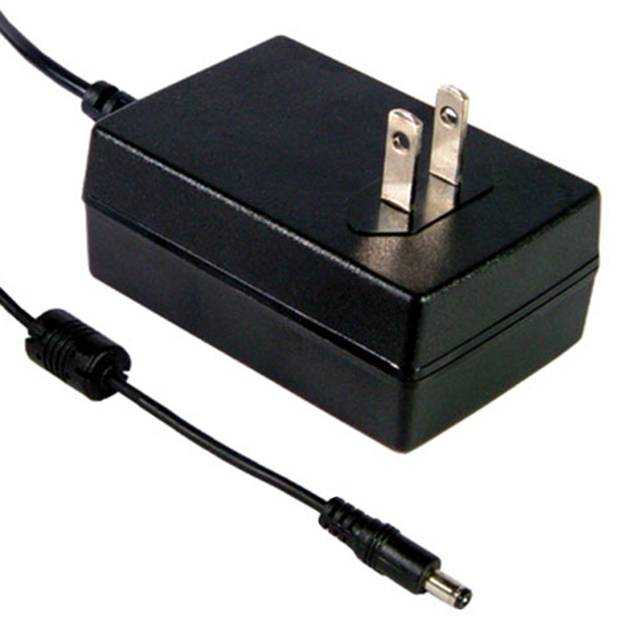

MEAN WELL/台湾明纬 开关电源 GST18U09-P1J

GST18U09-P1J概述

    18W AC-DC High Reliability Industrial Adaptor GST18U Series 技术手册

    产品简介


    18W AC-DC High Reliability Industrial Adaptor GST18U 系列 是一款高可靠性工业级交流转直流电源适配器,适用于多种工业应用。本系列电源适配器提供从 5V 到 48V 的多种输出电压选项,覆盖了广泛的应用需求。它具有高效率、低输出纹波和噪声、过载保护和过压保护等功能,确保了在复杂和苛刻的工作环境中稳定可靠运行。

    技术参数


    - 输出电压: 5V, 7.5V, 9V, 12V, 15V, 18V, 24V, 28V, 48V
    - 额定电流: 3.0A, 2.0A, 2.0A, 1.50A, 1.20A, 1.0A, 0.75A, 0.64A, 0.375A
    - 额定功率 (最大): 80mVp-p (5V, 7.5V, 9V, 12V), 100mVp-p (15V), 150mVp-p (18V, 24V, 28V, 48V)
    - 启动时间: 冷启动 (35A/115VAC, 65A/230VAC)
    - 输入电压范围: 85 ~ 264VAC, 频率范围 47 ~ 63Hz
    - 效率: 典型值 85% ~ 89%
    - 隔离电压: 输入输出之间 4242VDC
    - 耐压绝缘电阻: 100M 欧姆/500VDC
    - 环境温度: 工作温度 -30°C ~ +70°C (参见降额曲线),存储温度 -40°C ~ +85°C
    - 湿度范围: 工作湿度 20% ~ 90% RH 非凝露,存储湿度 10% ~ 95% RH 非凝露
    - 振动测试: 1000Hz, 2G 10分钟/次循环,沿X、Y、Z轴各60分钟
    - 尺寸: 795433mm (LWH)
    - 重量: 198g
    - 包装: 60件/12.9Kg/1.22立方英尺
    - 认证标准: UL60950-1, CSA C22.2, BSMI CNS14336, EAC TP TC 004 认证

    产品特点和优势


    1. 高可靠性:内置多重保护机制,如过载保护和过压保护,确保在极端环境下依然稳定可靠。
    2. 宽电压范围:适应全球各地不同的电网电压,确保在各种供电条件下均能正常工作。
    3. 高效率:典型效率达到 85% ~ 89%,有效减少能源损耗。
    4. 低输出纹波和噪声:输出纹波和噪声极低,为各类敏感电子设备提供稳定的电源保障。
    5. 兼容性强:适用于多种工业应用场景,包括自动化设备、通信设备、安防监控系统等。

    应用案例和使用建议


    应用案例:
    - 自动化设备: 为工业机器人、伺服电机等提供稳定的电源供应。
    - 通信设备: 在路由器、交换机等通信设备中使用,确保网络通信的稳定性。
    - 安防监控系统: 为摄像头、视频服务器等设备提供可靠的电力支持。
    使用建议:
    1. 散热设计: 虽然该适配器具备较好的散热性能,但在高负载下仍需注意良好的通风条件。
    2. 保护电路: 使用时建议增加外部保护电路,以防止意外情况下的损坏。
    3. 环境适应性: 特别是在极端温湿度环境下使用时,确保其工作条件符合规范要求。

    兼容性和支持


    该适配器支持多种输出接口,可选配不同的直流插头,兼容性强。厂商提供详细的技术支持和售后服务,包括安装手册、故障排查指南等文档。

    常见问题与解决方案


    1. 电源适配器启动困难
    - 原因: 输入电压不足或过高。
    - 解决方案: 检查电网电压是否在正常范围内(85 ~ 264VAC)。
    2. 输出电压不稳定
    - 原因: 过载或输入电压波动。
    - 解决方案: 减轻负载或检查电网电压稳定性。
    3. 设备突然断电
    - 原因: 过载保护触发。
    - 解决方案: 检查负载是否超出适配器的额定功率。

    总结和推荐


    18W AC-DC High Reliability Industrial Adaptor GST18U 系列 以其高可靠性、高效能和广泛的适用性,在工业应用中表现出色。尤其适合需要高稳定性和大功率输出的应用场景。强烈推荐给需要高质量电源解决方案的用户。

GST18U09-P1J参数

参数
电流-输出1 -
输出功率 18W
负载调节 5%
电压-输出1 -
输出数量 1
电流-输出2 -
电压-输出2 -
最大输入电压 264V(AC)
最小输入电压 85V(AC)
电压-输出4 -
电压-输出3 -
长*宽*高 79mm*54mm*33mm
安装方式 墙壁安装
应用等级 商用级
零件状态 在售
包装方式 盒装

GST18U09-P1J数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GST18U09-P1J GST18U09-P1J数据手册

GST18U09-P1J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.216 ¥ 153.9252
10+ $ 15.714 ¥ 132.7833
25+ $ 15.0984 ¥ 127.5815
60+ $ 14.634 ¥ 123.6573
120+ $ 13.566 ¥ 114.6327
300+ $ 12.81 ¥ 108.2445
540+ $ 12.2325 ¥ 103.3646
库存: 70
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 153.92
