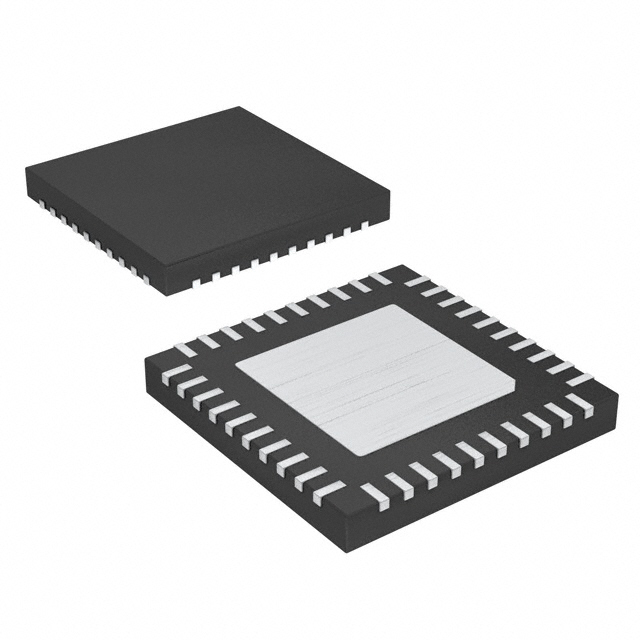

XRP7714ILB-F

产品分类: 其他稳压器
厂牌: MAXLINEAR
产品描述: Step-Down (Buck) Synchronous (4),Linear (LDO) (1) TQFN-40 贴片安装 6mm*6mm*750μm
供应商型号: XRP7714ILB-F
供应商: 国内现货
标准整包数: 490
MAXLINEAR 其他稳压器 XRP7714ILB-F

XRP7714ILB-F概述

    XRP7714 Quad Channel Digital PWM Step Down Controller

    1. 产品简介


    XRP7714 是一款四通道数字脉宽调制(PWM)降压 DC-DC 控制器,内置低功耗稳压器(LDO)及通用输入输出口(GPIO)。 它提供了一站式的电源管理解决方案,可通过 I²C 串行接口进行完全编程。每个输出电压均可独立编程调节,支持电流限制和过电压保护等功能。XRP7714 广泛应用于多通道电源供应、音频视频设备、工业及通信设备、以及基于处理器和数字信号处理器(DSP)的设备中。

    2. 技术参数


    - 输入电压范围:4.75V 至 25V
    - 输出电压范围:0.9V 至 5.1V
    - 开关频率:300KHz 至 1.5MHz
    - 保护功能:过温保护(OTP)、欠压锁定(UVLO)、过流保护(OCP)和过压保护(OVP)
    - I²C 通信速度:高达 400kHz
    - LDO 输出电压:3.3V 或 5V
    - GPIO 数量:最多 6 个可配置 GPIO(4 个如果 I²C 接口在使用)

    3. 产品特点和优势


    - 四通道独立控制:每个通道都可以独立设置输出电压和频率,灵活度高。
    - 内置 LDO 稳压器:简化设计,降低成本。
    - 高性能 I²C 通信:实现系统控制器或其他电源管理设备之间的高效通信。
    - 可配置 GPIO 引脚:可以用于故障报告、逻辑接口、使能控制等多种用途。
    - 自动死区时间调整:内部 MOSFET 驱动器提供快速响应,降低损耗。
    - 软件支持:通过 PowerArchitect™ 设计和配置软件轻松完成参数设定和调试。

    4. 应用案例和使用建议


    - 应用案例:XRP7714 可广泛应用于多种需要多路电源管理的场合,如服务器、电信设备和工业自动化系统。
    - 使用建议:
    - 布局优化:确保关键引脚(如 VIN1 和 VIN2)靠近控制器并连接到同一电源轨。
    - 散热设计:考虑在高温环境下增加散热片以确保稳定运行。
    - 软启动/软停止:合理配置软启动时间和软停止时间,防止瞬态冲击影响系统稳定性。

    5. 兼容性和支持


    - 兼容性:XRP7714 具备多种 GPIO 配置选项,适用于广泛的外部设备和电路。
    - 技术支持:EXAR 提供详尽的技术文档、应用指南和客户支持,确保用户能够顺利使用和维护设备。

    6. 常见问题与解决方案


    - 问题一:启动时电压波动过大。
    - 解决方案:检查外部电感器和电容器的选择是否符合要求,重新校准 I²C 设置。
    - 问题二:通信故障。
    - 解决方案:确认 I²C 地址正确,复位控制器并重新初始化通信协议。
    - 问题三:过热问题。
    - 解决方案:增加散热片,优化 PCB 布局以改善散热性能。

    7. 总结和推荐


    XRP7714 是一款集成了多项先进功能的四通道数字 PWM 降压控制器,适合复杂电源管理系统的需求。其灵活的配置选项、强大的 I²C 通信能力和丰富的保护功能使其在市场上具有显著的竞争优势。对于需要高效率、高集成度和高可靠性的应用,强烈推荐使用 XRP7714。

XRP7714ILB-F参数

参数
拓扑 Step-Down (Buck) Synchronous (4),Linear (LDO) (1)
长*宽*高 6mm*6mm*750μm
通用封装 TQFN-40
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘
