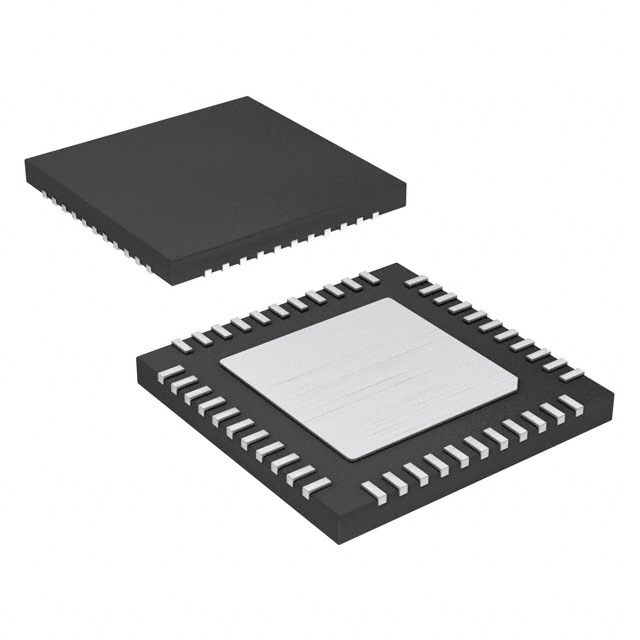

XRP7724ILBTR-F

产品分类: 其他稳压器
厂牌: MAXLINEAR
产品描述: Step-Down (Buck) (4),Linear (LDO) (2) QFN 贴片安装,黏合安装 7mm*7mm*730μm
供应商型号: 1016-1919-6-ND
供应商: Digi-Key
标准整包数: 1
MAXLINEAR 其他稳压器 XRP7724ILBTR-F

XRP7724ILBTR-F概述

    XRP7724 Quad Channel Digital PWM/PFM Programmable Power Management System

    产品简介


    XRP7724 是一款专为服务器、基站、交换机/路由器、广播设备、工业控制系统、自动测试设备及视频监控系统等应用设计的四通道数字脉宽调制(DPWM)降压控制器。它能够实现高达1.23MHz的独立通道频率选择,内置栅极驱动器,可以提供低至0.6V的输出电压,分辨率达到2.5mV。此外,它还具备可编程的软启动和软停止序列控制能力,支持故障处理和全面的性能监控,从而优化电源管理系统的整体效率。

    技术参数


    - 输入电压范围:4.75V 至 25V,支持单电源运行
    - 输出电压范围:0.6V 至 5.5V
    - 频率范围:105kHz 至 1.23MHz
    - 工作温度范围:-40°C 至 125°C
    - 供电电流:
    - 禁用时:10µA
    - 待机模式:440µA
    - PWM模式:3.1mA(两通道)
    - PFM模式:4.0mA(四通道)
    - GPIO:3.3V 和 5V CMOS逻辑兼容,最高耐压15V

    产品特点和优势


    XRP7724具有以下显著特点和优势:
    - 多通道支持:具备四个独立的DPWM通道,每个通道可以单独配置和编程。
    - 高效节能:通过内置的FET驱动器和可编程频率,优化系统效率,特别适合轻载情况下工作。
    - 全面保护:包括过温、过流、欠压锁存及输出过压保护,确保系统稳定可靠。
    - 高性能I2C接口:允许远程配置和实时监控。
    - 集成度高:集成了两个LDO稳压器,分别产生5V和3.3V输出,减少外部元件需求,提高系统可靠性。

    应用案例和使用建议


    根据手册中的典型应用图和设计指南,XRP7724适用于各种需要精确电源管理和控制的场合。例如,在服务器电源管理系统中,XRP7724可以通过灵活配置各输出通道来满足不同负载需求,提高系统能效。建议在设计过程中考虑以下几个方面以优化性能:
    - 电源布局:遵循应用注释ANP-32中提供的布线指南,以减少寄生电感和电容的影响。
    - 热设计:考虑到高功耗条件下可能产生的热量,合理规划散热路径和通风。

    兼容性和支持


    - 兼容性:支持多种类型的电路板布局和配置,可通过I2C接口与系统控制器和其他电源管理设备进行通信。
    - 支持与维护:提供PowerArchitect™设计工具支持,简化开发流程。厂商也提供文档和技术支持服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 重启延迟 | 使用电阻和二极管组合快速拉低LDO5输出电压 |
    | 没有接收到中断信号 | 确认硬件连接无误,并检查中断使能位 |

    总结和推荐


    总体而言,XRP7724是一款高度集成且功能强大的电源管理芯片,特别适合需要多路电源管理和精密控制的应用。虽然手册中指出该产品不再推荐用于新设计,但其优越的性能和广泛的应用前景仍然使其成为许多复杂电源管理系统中的理想选择。如果您需要进一步优化系统性能,XRP7724无疑是值得考虑的选项。

XRP7724ILBTR-F参数

参数
拓扑 Step-Down (Buck) (4),Linear (LDO) (2)
长*宽*高 7mm*7mm*730μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

XRP7724ILBTR-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XRP7724ILBTR-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 其他稳压器 MAXLINEAR XRP7724ILBTR-F XRP7724ILBTR-F数据手册

XRP7724ILBTR-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
