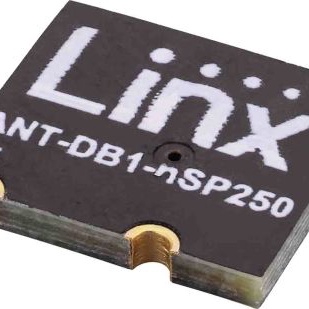

ANT-DB1-NSP250-T

产品分类: 天线
厂牌: LINX TECHNOLOGIES
产品描述: Linx WiFi天线, nSP250系列, 2.4 GHz,5.8 GHzWiFi, 方形
供应商型号: 2025753
供应商: 海外现货
标准整包数: 10
LINX TECHNOLOGIES 天线 ANT-DB1-NSP250-T

ANT-DB1-NSP250-T概述

    nanoSplatch™ nSP250 嵌入式 WiFi/WLAN 天线

    产品简介


    nanoSplatch™ nSP250 是一款专为嵌入式 WiFi/WLAN 应用设计的表面贴装天线。它适用于多种无线通信标准,如单频段和双频段 WiFi/WLAN/802.11、蓝牙®、ZigBee® 等。此外,它还可用于智能家居网络、传感和远程监控、手持设备、物联网(IoT)设备及 U-NII 和 ISM 频段应用。该天线具有小巧紧凑的设计,能够在最小的地平面(40mm x 20mm)上实现卓越的性能。

    技术参数


    - 尺寸:9.6 mm x 8.4 mm x 1.1 mm (0.38 in x 0.33 in x 0.04 in)
    - 重量:0.16 g (0.006 oz)
    - 频率范围:2.4 GHz 至 2.5 GHz / 5.150 GHz 至 5.725 GHz / 5.725 GHz 至 5.875 GHz
    - 电压驻波比(VSWR):≤ 2.0 : 1 (2.4 GHz) / ≤ 2.2 : 1 (5.15 GHz 至 5.725 GHz) / ≤ 2.4 : 1 (5.725 GHz 至 5.875 GHz)
    - 峰值增益:2.7 dBi (2.4 GHz) / 4.3 dBi (5.15 GHz 至 5.725 GHz) / 3.7 dBi (5.725 GHz 至 5.875 GHz)
    - 平均增益:-1.8 dBi (2.4 GHz) / -1.9 dBi (5.15 GHz 至 5.725 GHz) / -1.6 dBi (5.725 GHz 至 5.875 GHz)
    - 效率:65% (2.4 GHz) / 60% (5.15 GHz 至 5.725 GHz) / 70% (5.725 GHz 至 5.875 GHz)
    - 极化:线性
    - 辐射模式:全向
    - 最大功率:5 W
    - 波长:1/4 波长
    - 阻抗:50 Ω
    - 工作温度:-40°C 至 +130°C

    产品特点和优势


    独特功能:
    - 超紧凑设计:尺寸仅为 9.6 mm x 8.4 mm x 1.1 mm,便于集成到小型手持设备中。
    - 低近场效应:采用接地线技术,减少周围物体对性能的影响。
    - 高增益和高效率:在指定频率下的峰值增益高达 4.3 dBi,在所有频段内均表现出色。
    - 耐久性好:可承受从 -40°C 到 +130°C 的极端温度条件。
    - 易组装:支持表面贴装,并且可选择焊接或手工焊接方式。
    市场竞争力:
    nanoSplatch™ nSP250 在同类天线中表现出色,特别适合那些需要在狭小空间内获得高性能无线连接的应用场景。其出色的近场效应抵抗能力和高增益性能使其成为 IoT 设备、智能家居和其他高密度应用的理想选择。

    应用案例和使用建议


    应用案例:
    - 手持设备:由于具备全向辐射模式和超紧凑设计,nanoSplatch™ nSP250 非常适合应用于智能手机、平板电脑和手持遥控设备中。
    - 远程监控:在诸如烟雾探测器、传感器节点等远程监控设备中,该天线能提供稳定的无线连接。
    - 智能家居:它可以与各种智能家电配合使用,提供可靠的 WiFi/WLAN 连接。
    使用建议:
    - 合理布局:按照推荐的 PCB 布局进行安装,以确保最佳信号传输效果。确保使用恰当的匹配网络(如 0603 尺寸的表面贴装组件)来提升整体性能。
    - 地面规划:安装时需注意接地,至少需要 40 mm x 20 mm 或更大的接地区域。

    兼容性和支持


    兼容性:
    - nanoSplatch™ nSP250 支持常见的无线电和射频电路设计,适用于大多数标准的 PCB 设计。
    - 可以通过添加匹配网络来调整系统性能,增强设备在不同环境中的适应能力。
    支持和服务:
    - 软件工具:Linx 提供一系列工具和资源,帮助客户设计和优化 PCB 布局。
    - 技术支持:可通过官网获取更多技术支持文档和技术白皮书。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 天线性能不佳 | 检查接地平面是否正确安装,尝试调整匹配网络配置。 |
    | VSWR 值偏高 | 检查是否有短路或断路情况,确保正确布线和焊接。 |
    | 系统噪声干扰严重 | 考虑使用滤波器和屏蔽罩以降低电磁干扰。 |

    总结和推荐


    综合评估:
    nanoSplatch™ nSP250 表现出了优异的性能和可靠性。它不仅体积小巧,方便集成,而且提供了广泛的频率覆盖范围,能够应对各种复杂的应用场景。此外,Linx 提供的详细技术手册和支持服务也为客户的使用过程提供了保障。
    推荐使用:
    对于任何需要高性能、紧凑型天线解决方案的应用场景,我们强烈推荐使用 nanoSplatch™ nSP250。无论是智能家居、手持设备还是工业监控系统,这款天线都能提供卓越的无线连接体验。

ANT-DB1-NSP250-T参数

参数
额定功率 5W
天线类型 -
中心频率 2.4GHz,5.8GHz
支持协议 -
典型天线增益 -1.9dB
最大电压驻波比 2,2.4
带宽 -
阻抗 50Ω
长*宽*高 9.6mm*8.4mm*1.1mm
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 卷带包装

ANT-DB1-NSP250-T厂商介绍

Linx Technologies是一家专注于工业打印解决方案的公司,其产品广泛应用于标签和包装打印、产品追溯、条形码打印、数据收集和验证等领域。Linx Technologies的产品线包括喷墨打印机、热转印打印机、激光打印机等,这些产品被广泛应用于制药、食品饮料、电子、汽车、物流等多个行业。

Linx Technologies的优势在于其创新的打印技术、高质量的打印效果以及可靠的打印解决方案。公司提供的打印机能够适应各种工业环境,包括恶劣的生产线条件,同时确保打印内容的清晰度和持久性。此外,Linx Technologies还提供定制化的解决方案,以满足特定客户的需求,包括软件支持和系统集成服务。通过这些优势,Linx Technologies帮助客户提高生产效率,降低成本,并确保产品的可追溯性和合规性。

ANT-DB1-NSP250-T数据手册

厂牌 PDF简要描述 下载
LINX TECHNOLOGIES 天线 LINX TECHNOLOGIES ANT-DB1-NSP250-T ANT-DB1-NSP250-T数据手册

ANT-DB1-NSP250-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 7.1922
250+ ¥ 6.8321
500+ ¥ 6.7418
库存: 0
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 0
