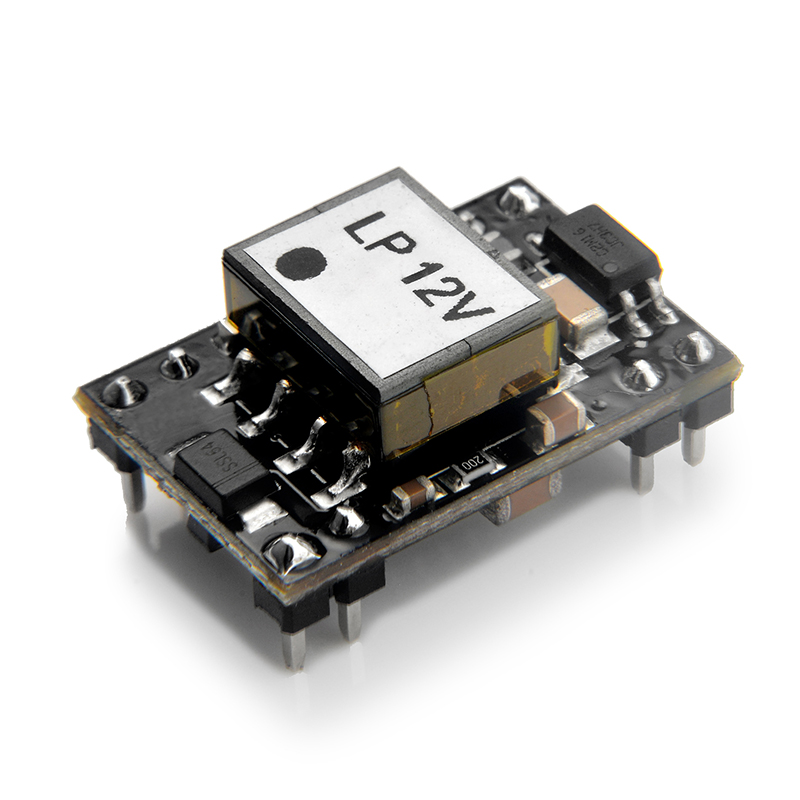

DP9900LP-12V

产品分类: POE模块
厂牌: SDAPO/深圳达普
产品描述: IEEE802.3af,12V0.84A插件式POE模组,POE模块\\n工业级耐温+无电容长寿设计\\n
供应商型号: 14M-DP9900LP-12V
供应商: 云汉优选
标准整包数: 1
SDAPO/深圳达普 POE模块 DP9900LP-12V

DP9900LP-12V概述

    DP9900 系列电源过以太网 PD 模块



    产品简介




    DP9900系列电源过以太网(Power Over Ethernet, PoE) PD模块是一种完全符合IEEE 802.3af标准的集成模块,适用于各种需要远程供电的应用场景。该模块能够在Fast/Gigabit以太网环境中为各类设备提供12.95瓦的输出功率。根据不同的型号,它可以提供5V、12V和24V三种输出电压选择,适应广泛的电力需求。


    技术参数




    产品型号

    | 型号 | 额定输出电压 | 85°C时最大输出功率 |
    | --- | --- | --- |
    | DP9900M-5V | 5.0V | 6W |
    | DP9900M-12V | 12.0V | 9W |
    | DP9900M-24V | 24.0V | 11W |
    | DP9900LP-5V | 5.0V | 4.5W |
    | DP9900LP-12V | 12.0V | 6W |

    绝对最大额定值

    | 参数 | 符号 | 最小值 | 最大值 | 单位 |
    | --- | --- | --- | --- | --- |
    | 直流输入电压 | VCC | -0.3 | 60 | V |
    | 直流输入电压冲击(1ms) | VSURGE | -0.6 | 80 | V |
    | 存储温度范围 | TS | -40 | +100 | °C |

    推荐工作条件

    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |
    | --- | --- | --- | --- | --- |
    | 输入电源电压 | V |
    | 欠压锁定电压 | V |
    | 输入电流 | A |

    直流电气特性

    | 特性 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    | --- | --- | --- | --- | --- | --- |
    | 输出电压 4.75 | 5 | 5.25 | V |
    | 负载电流 100 mA |
    | 输出电流 A |
    | 线路调整率 | 0.15 | % |
    | 负载调整率 | 0.1 | % |
    | 输出纹波和噪声 | 146 | mVp-p |
    | 峰值效率 | 87 | % |
    | 短路持续时间 | ∞ | 秒 |
    | 隔离电压 | 1500 | Vpk |


    产品特点和优势




    DP9900系列PoE PD模块具备以下特点和优势:

    - IEEE 802.3af 标准兼容:确保与现有PoE系统的无缝对接。
    - 多种输出电压选择:提供5V、12V和24V,以满足不同设备的需求。
    - 紧凑封装:最小化PCB占用空间,适合高密度应用。
    - 低功耗设计:高能效转换,降低功耗和发热量。
    - 强大的保护机制:包括过载和短路保护,提高系统可靠性。
    - 宽输入电压范围:支持36V至57V DC的宽范围输入电压,适应不同供电环境。
    - 可调输出电压:通过外部电阻调整输出电压,灵活性强。


    应用案例和使用建议




    应用案例

    DP9900系列PoE PD模块广泛应用于各种需要远程供电的场合,如:

    - 安全与报警系统:为传感器和控制单元供电。
    - VoIP电话:通过PoE提供稳定的电力。
    - 门禁控制系统:确保锁具和传感器正常运行。
    - IP摄像头:实现集中式供电,减少布线复杂度。
    - 公共广播系统:为扬声器和控制器提供电力。
    - 无线接入点:支持户外部署,降低安装成本。

    使用建议

    - 在实际应用中,考虑到环境因素和负载变化,建议适当调节输出电压,以确保系统稳定运行。
    - 对于高负荷情况,建议采用DP9900M系列,以获得更高的输出功率。
    - 为保证长期稳定运行,应定期检查并维护系统,确保各组件处于良好状态。


    兼容性和支持



    DP9900系列PoE PD模块与标准PoE系统兼容,适用于所有遵循IEEE 802.3af标准的网络设备。厂商提供详细的技术支持和售后服务,包括故障排除、维修服务及定期更新指导。


    常见问题与解决方案



    1. Q:输出电压不稳?
    - A:检查输入电压是否在推荐范围内,必要时调整外部电阻进行电压校正。
    2. Q:出现短路?
    - A:确认电路连接正确无误,检查负载设备是否存在问题。
    3. Q:温度过高?
    - A:确保良好的散热环境,避免长时间高负载运行。
    4. Q:输出功率不足?
    - A:确认输入电压和电流是否满足要求,必要时更换更高功率的模块。


    总结和推荐



    DP9900系列PoE PD模块凭借其高度集成的设计、宽泛的输入电压范围和多种输出电压选择,在PoE供电领域具有显著的竞争优势。其丰富的保护机制和高效率使得该模块适用于多种工业和商业应用环境。鉴于上述优点,我们强烈推荐使用DP9900系列PoE PD模块,尤其是在需要远程供电且对供电稳定性有较高要求的应用场合。

DP9900LP-12V参数

参数
输出电压 12V
类型 -
输入电压最小值 37V
输入电压最大值 57V
输出总功率 12W
输出电流最大值 800mA
输出电压组数 -
端口数量 -
转换效率 -
数据速率 -
输出方式 -
长*宽*高 21mm*14mm*8mm

DP9900LP-12V厂商介绍

SDAPO公司是一家高科技企业,专注于研发和生产先进的工业自动化产品。公司主营产品包括工业机器人、自动化控制系统、传感器和执行器等,这些产品广泛应用于制造业、物流、医疗、能源等多个领域。

SDAPO的产品分类主要包括:
1. 工业机器人:包括协作机器人、搬运机器人、焊接机器人等,用于提高生产效率和质量。
2. 自动化控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制。
3. 传感器和执行器:包括各种类型的传感器和执行器,用于监测和控制工业过程。

SDAPO的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 质量可靠:产品经过严格的质量控制,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业的特殊需求。
4. 完善的售后服务:提供全方位的技术支持和售后服务,确保客户利益。

SDAPO致力于为客户提供高效、可靠的自动化解决方案,助力企业实现智能化升级。

DP9900LP-12V数据手册

厂牌 PDF简要描述 下载
SDAPO/深圳达普 POE模块 SDAPO/深圳达普 DP9900LP-12V DP9900LP-12V数据手册

DP9900LP-12V封装设计

查看详情并下载
Symbol
Footprint
3D Model
