DP9900M-12V

产品分类: POE模块
厂牌: SDAPO/深圳达普
产品描述: IEEE802.3af,12V1A贴片式POE模组,POE模块\\n工业级耐温+无电容长寿设计\\n
供应商型号: 14M-DP9900M-12V
供应商: 云汉优选
标准整包数: 1

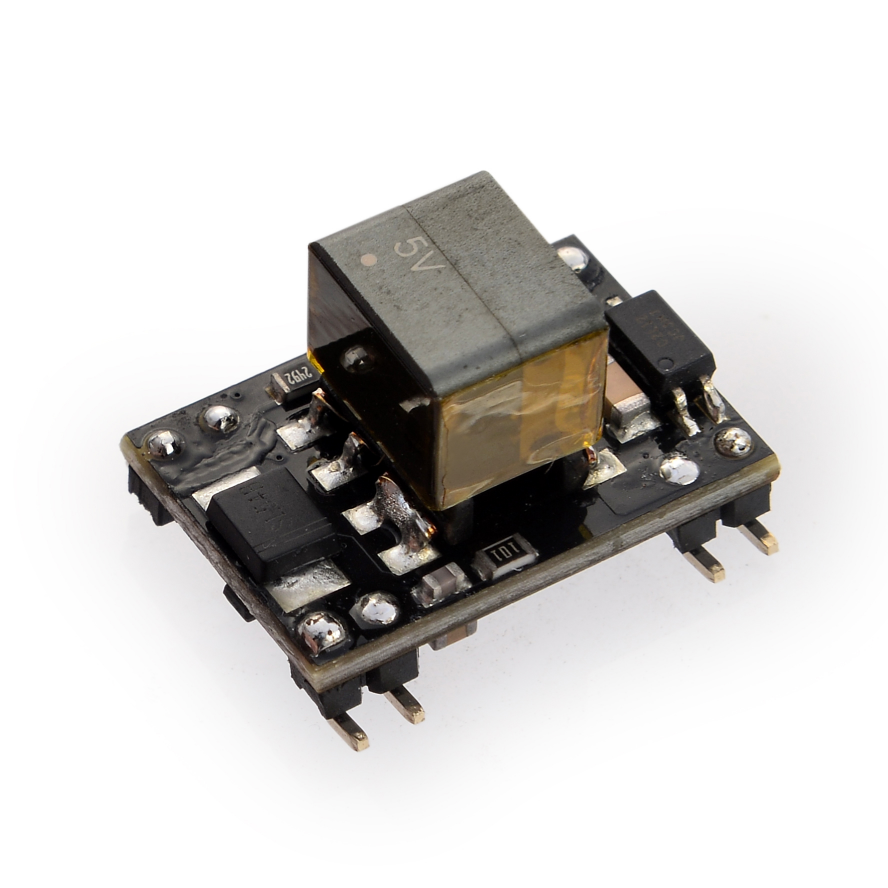

SDAPO/深圳达普 POE模块 DP9900M-12V

DP9900M-12V概述

    DP9900 系列 PoE PD 模块技术手册解析

    1. 产品简介


    DP9900 系列是一款 PoE(Power over Ethernet)PD(Powered Device)集成模块,采用隔离型设计。这些模块符合 IEEE 802.3af 标准,具备全面的功能和广泛的应用领域。DP9900 系列能够提供 12.95 瓦的输出功率,支持多种输出电压(5V、12V、24V),并适用于各种环境条件下的 PoE 应用,例如安全和报警系统、VoIP 电话、访问控制系统、IP 摄像头等。

    2. 技术参数


    以下是 DP9900 系列的主要技术参数和规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出电压 (5V) | 4.75 | 5 | 5.25 | V |
    | 输出电压 (12V) | 11.6 | 12 | 12.4 | V |
    | 输出电压 (24V) | 23.5 | 24 | 24.5 | V |
    | 输出电流 (5V) | 100 | - | - | mA |
    | 输出电流 (12V) | 40 | - | - | mA |
    | 输出电流 (24V) | 20 | - | - | mA |
    | 最小负载 (5V) | - | 100 | - | mA |
    | 最小负载 (12V) | - | 40 | - | mA |
    | 最小负载 (24V) | - | 20 | - | mA |
    | 工作温度范围 | -40 | - | +100 | °C |
    | 隔离电压 | - | 1500 | - | V |

    3. 产品特点和优势


    - 完全符合 IEEE 802.3af 标准:确保与所有标准 PoE 设备兼容。
    - 宽输入电压范围:支持 36V 到 57V 的直流输入电压,提高了适应不同电源环境的能力。
    - 紧凑封装:最小化 PCB 占用空间,便于安装和布线。
    - 多种输出电压选择:提供 5V、12V 和 24V 输出,满足不同应用场景的需求。
    - 低输出纹波和噪声:确保稳定可靠的电源供应。
    - 过载和短路保护:增强产品耐用性和安全性。
    - 成本效益:相较于同类产品具有较高的性价比。

    4. 应用案例和使用建议


    - 应用案例:
    - 安全和报警系统:例如安防摄像头和报警器,需要稳定可靠的电源供应。
    - VoIP 电话:需要低功耗且稳定的供电以保证通话质量。
    - IP 摄像头:需要高输出功率以支持高清视频传输。
    - 使用建议:
    - 在接入电源前,务必确认电源电压在 36V 至 57V 之间。
    - 考虑到负载情况,选择合适的输出电压和电流型号。
    - 使用适当的外部电阻来调整输出电压,根据需要选择适合的电阻值。
    - 在系统设计时,考虑散热问题,避免长时间超负荷运行。

    5. 兼容性和支持


    DP9900 系列兼容大多数标准 PoE 设备,适用于各种网络环境,如快速以太网和千兆以太网。制造商提供详尽的技术文档和支持服务,包括用户手册、设计指南和技术咨询等。

    6. 常见问题与解决方案


    - 问题:输出电压不稳定。
    - 解决方法:检查外部电阻连接是否正确,重新调整至所需电压。
    - 问题:模块过热。
    - 解决方法:确保良好的散热条件,避免长时间满载运行。
    - 问题:模块不启动。
    - 解决方法:确认输入电压和极性正确,检查接线是否接触良好。

    7. 总结和推荐


    DP9900 系列 PoE PD 模块凭借其出色的性能、广泛的适用范围和高性价比,成为市场上极具竞争力的产品。它在多个关键领域的应用表现优秀,特别是在安全和报警系统、VoIP 电话和 IP 摄像头方面,表现出色。强烈推荐在各种 PoE 应用场景中使用该产品。

DP9900M-12V参数

参数
转换效率 -
输出电压组数 -
输入电压最大值 57V
类型 -
输出电压 12V
输出方式 -
输出总功率 12W
输入电压最小值 37V
数据速率 -
输出电流最大值 1A
端口数量 -
长*宽*高 21mm*14mm*13mm

DP9900M-12V厂商介绍

SDAPO公司是一家高科技企业,专注于研发和生产先进的工业自动化产品。公司主营产品包括工业机器人、自动化控制系统、传感器和执行器等,这些产品广泛应用于制造业、物流、医疗、能源等多个领域。

SDAPO的产品分类主要包括:
1. 工业机器人:包括协作机器人、搬运机器人、焊接机器人等,用于提高生产效率和质量。
2. 自动化控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制。
3. 传感器和执行器:包括各种类型的传感器和执行器,用于监测和控制工业过程。

SDAPO的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 质量可靠:产品经过严格的质量控制,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业的特殊需求。
4. 完善的售后服务:提供全方位的技术支持和售后服务,确保客户利益。

SDAPO致力于为客户提供高效、可靠的自动化解决方案,助力企业实现智能化升级。

DP9900M-12V数据手册

厂牌 PDF简要描述 下载
SDAPO/深圳达普 POE模块 SDAPO/深圳达普 DP9900M-12V DP9900M-12V数据手册

DP9900M-12V封装设计

查看详情并下载
Symbol
Footprint
3D Model
