DP2662 V3.1

产品分类: POE模块
厂牌: SDAPO/深圳达普
产品描述: IEEE802.3at/af,12V2A插针式POE模组,POE模块\\n工业级耐温+无电容长寿设计
供应商型号: 14M-DP2662 V3.1
供应商: 云汉优选
标准整包数: 1

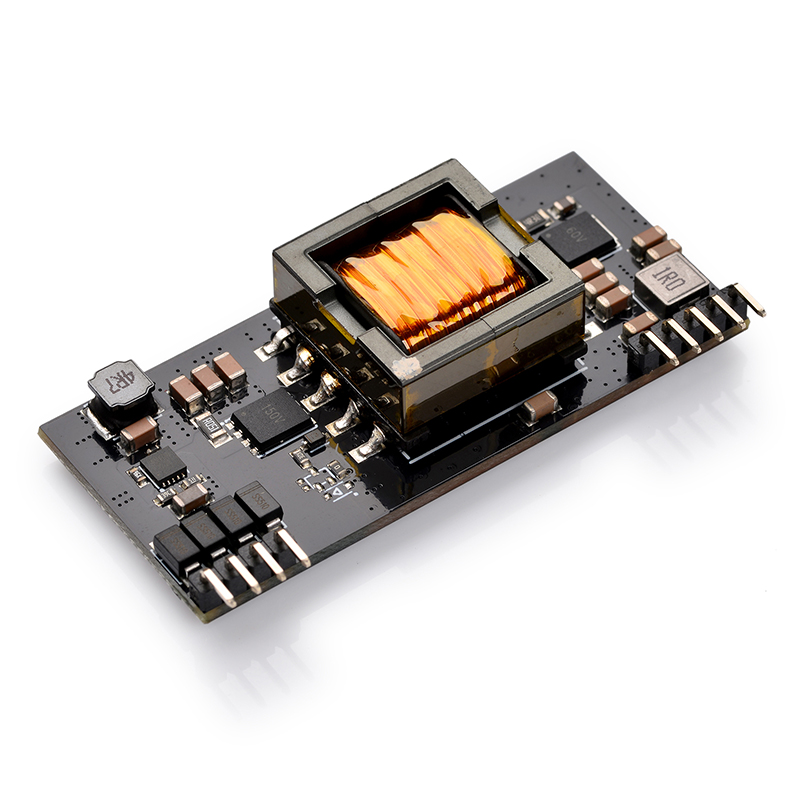

SDAPO/深圳达普 POE模块 DP2662 V3.1

DP2662 V3.1概述

    PoE PD Module DP2662 V3.1 技术手册解析

    1. 产品简介


    PoE PD Module DP2662 V3.1 是一款集成模块,专为以太网供电(Power over Ethernet,简称PoE)设备设计。该模块的主要功能是将电力从以太网传输电缆转换为稳定的直流输出,适用于多种快速/千兆以太网环境。它被广泛应用于IP电话、无线接入点、网络摄像头、安全系统等多种需要远程供电的应用场景。

    2. 技术参数


    - 输入电压范围: 37V 至 57V
    - 输出电压: 12V(典型值)
    - 最大输出电流: 2.3A(当输入电压为56V时)
    - 线路调整率: 1%
    - 负载调整率: 1%
    - 效率: 最高达92%
    - 输入到输出隔离度: 1500Vrms
    - DC/DC 转换器类型: 飞背式
    - 工作温度范围: -48°C 至 +85°C

    3. 产品特点和优势


    - 完全支持IEEE 802.3af/at: 支持标准的PoE供电协议,确保与各种网络设备的兼容性。
    - 高效率: 达到92%的最大效率,减少了能量损失。
    - 短路和过温保护: 增强了产品的可靠性和安全性。
    - 易安装、低成本: 不需要额外的外部设备,降低了安装成本。
    - 隔离等级: 输入和输出之间具有1500Vrms的隔离水平,提高了安全性。
    - 可编程分类: 默认为Class 4,可以根据需求进行调整。
    - 低输出纹波和噪声: 提供稳定可靠的电源输出。
    - 调整输出电压: 允许用户根据需求调整输出电压。

    4. 应用案例和使用建议


    - 应用场景: 该模块适用于各种PoE设备,如IP电话、无线接入点、网络摄像头等。通过PoE技术,这些设备可以从现有的网络布线中获取电力,无需额外的电源线。
    - 使用建议: 在安装过程中,建议按照典型系统图连接各个引脚,确保输入和输出端的正确连接。此外,由于该模块工作温度范围较宽,可以在极端环境下正常工作,但在非常高温或低温环境中,仍需注意散热或保温措施。

    5. 兼容性和支持


    - 兼容性: DP2662 V3.1模块完全符合IEEE 802.3af/at标准,可以与各类PoE设备无缝对接。该模块还提供了多种输入方式,包括直针和曲针选择,增强了灵活性。
    - 支持和维护: 厂商提供技术支持和售后服务,用户可以通过官网联系技术人员获得帮助。

    6. 常见问题与解决方案


    - Q: 模块出现异常噪音
    - A: 检查输出电容是否老化或损坏,更换新的电容。
    - Q: 模块无法启动
    - A: 确认输入电压是否在规定的范围内,检查输入电缆是否有破损或接触不良。
    - Q: 输出电压不稳定
    - A: 检查负载是否过大,调整负载或将负载分配到多个模块上使用。

    7. 总结和推荐


    DP2662 V3.1 是一款高效、可靠的PoE供电模块,适用于多种快速/千兆以太网环境。它的高效率、易于安装和多种保护机制使其在市场上具有很强的竞争力。我们强烈推荐在PoE应用中使用这款模块,尤其是在需要高可靠性、低功耗和灵活部署的场景下。

DP2662 V3.1参数

参数
输出电压组数 -
端口数量 -
输出电压 12V
类型 -
输出电流最大值 2.1A
数据速率 -
输入电压最大值 57V
转换效率 -
输出方式 -
输入电压最小值 44V
输出总功率 25.5W
长*宽*高 60mm*27mm*14mm

DP2662 V3.1厂商介绍

SDAPO公司是一家高科技企业,专注于研发和生产先进的工业自动化产品。公司主营产品包括工业机器人、自动化控制系统、传感器和执行器等,这些产品广泛应用于制造业、物流、医疗、能源等多个领域。

SDAPO的产品分类主要包括:
1. 工业机器人:包括协作机器人、搬运机器人、焊接机器人等,用于提高生产效率和质量。
2. 自动化控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制。
3. 传感器和执行器:包括各种类型的传感器和执行器,用于监测和控制工业过程。

SDAPO的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 质量可靠:产品经过严格的质量控制,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业的特殊需求。
4. 完善的售后服务:提供全方位的技术支持和售后服务,确保客户利益。

SDAPO致力于为客户提供高效、可靠的自动化解决方案,助力企业实现智能化升级。

DP2662 V3.1数据手册

厂牌 PDF简要描述 下载
SDAPO/深圳达普 POE模块 SDAPO/深圳达普 DP2662 V3.1 DP2662 V3.1数据手册

DP2662 V3.1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 36.3
50+ ¥ 34.1
500+ ¥ 33
1000+ ¥ 30.8
库存: 50
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 36.3
