DP9800-12V

产品分类: POE模块
厂牌: SDAPO/深圳达普
产品描述: IEEE802.3af,12V1A贴片式POE模组,POE模块\\n工业级耐温+无电容长寿设计\\n
供应商型号: 14M-DP9800-12V
供应商: 云汉优选
标准整包数: 1

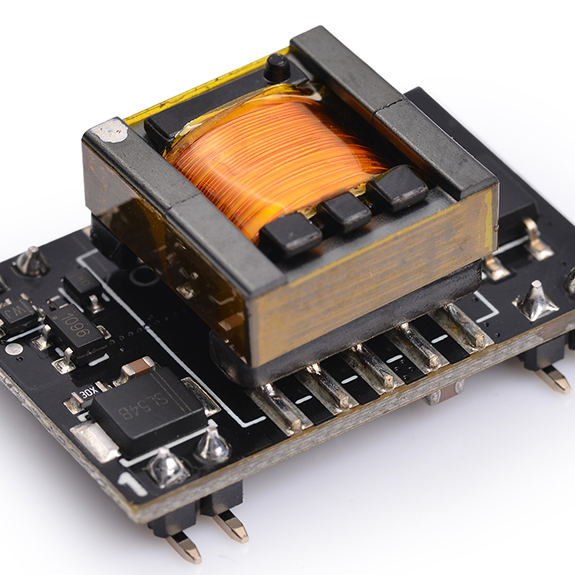

SDAPO/深圳达普 POE模块 DP9800-12V

DP9800-12V概述

    DP9800 系列 PoE PD 模块技术手册

    产品简介


    DP9800 系列是一款完全符合 IEEE 802.3af 标准的以太网受电设备(Power over Ethernet, PoE)集成模块。它广泛应用于多个领域,如安全和报警系统、IP 电话、门禁控制系统、IP 摄像头、显示器和网络监控设备等。这些模块能够提供高达 12 瓦的输出功率,并且具备多种电压输出选项(5V 和 12V),适用于不同的应用场景。

    技术参数


    - 供电电压范围:输入电压 36V 至 57V 直流。
    - 隔离电压:输入至输出 1500V 直流。
    - 输出电压:可选 5V 或 12V 直流。
    - 输出功率:5V 模型提供 9 瓦,12V 模型提供 12 瓦。
    - 温度范围:工作温度 -20°C 至 70°C,存储温度 -40°C 至 100°C。
    - 最大输入电流:350mA。
    - 浪涌电压:对于 1ms 的时间,最大 80V。
    - 短路持续时间:无限。
    - 输出纹波和噪声:最大 150mVp-p(12V 模型),120mVp-p(5V 模型)。
    - 峰值效率:最高可达 88%(12V 模型),85%(5V 模型)。
    - 电源类:支持 IEEE 802.3af 的电源等级编程(Green 类)。

    产品特点和优势


    - 完全符合 IEEE 802.3af 标准:确保与标准 PoE 设备的互操作性。
    - 高效率和低输出纹波:最高可达 88% 的峰值效率和低纹波噪音。
    - 宽输入电压范围:适用于多种不同类型的直流电源输入。
    - 紧凑设计:最小化印刷电路板占用面积,适合空间受限的应用场景。
    - 灵活的输出调整:通过外部电阻可以轻松调节输出电压。
    - 全面的保护措施:包括过载和短路保护。

    应用案例和使用建议


    - 安全和报警系统:用于安全摄像头和其他报警设备的供电。
    - IP 电话:为办公室的 VoIP 电话提供稳定的电源。
    - 门禁控制系统:为各类门禁控制设备提供可靠的电力供应。
    - 环境控制:为各种环境监测和控制系统提供电力。
    使用建议:
    - 在选择模块时,根据实际负载需求选择合适的输出电压(5V 或 12V)。
    - 确保输入电压和电流在规定的范围内,以保证模块的正常运行。
    - 使用合适的外部电阻来调整输出电压,以满足特定应用的需求。

    兼容性和支持


    - 兼容性:该模块与符合 IEEE 802.3af 标准的 PoE 设备完全兼容。
    - 技术支持:SDAPO 提供详尽的技术文档和支持服务,帮助客户解决问题和优化应用。

    常见问题与解决方案


    1. Q:如何调整输出电压?
    - A:通过连接外部电阻到 ADJ 引脚,参考表 3 中的数据调整输出电压。
    2. Q:如何防止过载?
    - A:模块内置过载和短路保护机制,当检测到过载情况时会自动断开输出。
    3. Q:模块的存储温度范围是多少?
    - A:存储温度范围为 -40°C 至 100°C。

    总结和推荐


    DP9800 系列 PoE PD 模块具有出色的性能和可靠性,适用于各种需要 PoE 技术的应用场合。其高效、紧凑的设计,结合强大的保护机制和灵活的输出调整能力,使其在市场上具备很强的竞争优势。我们强烈推荐使用这款模块,特别是对于需要高性能、稳定供电的 PoE 应用。

DP9800-12V参数

参数
类型 -
输出电压 12V
转换效率 -
端口数量 -
输出方式 -
输出电压组数 -
输入电压最小值 37V
输出电流最大值 1A
输出总功率 12W
数据速率 -
输入电压最大值 57V
长*宽*高 28mm*17.7mm*12mm

DP9800-12V厂商介绍

SDAPO公司是一家高科技企业,专注于研发和生产先进的工业自动化产品。公司主营产品包括工业机器人、自动化控制系统、传感器和执行器等,这些产品广泛应用于制造业、物流、医疗、能源等多个领域。

SDAPO的产品分类主要包括:
1. 工业机器人:包括协作机器人、搬运机器人、焊接机器人等,用于提高生产效率和质量。
2. 自动化控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制。
3. 传感器和执行器:包括各种类型的传感器和执行器,用于监测和控制工业过程。

SDAPO的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 质量可靠:产品经过严格的质量控制,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业的特殊需求。
4. 完善的售后服务:提供全方位的技术支持和售后服务,确保客户利益。

SDAPO致力于为客户提供高效、可靠的自动化解决方案,助力企业实现智能化升级。

DP9800-12V数据手册

厂牌 PDF简要描述 下载
SDAPO/深圳达普 POE模块 SDAPO/深圳达普 DP9800-12V DP9800-12V数据手册

DP9800-12V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 31.9
50+ ¥ 31.32
500+ ¥ 30.45
1000+ ¥ 28.05
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 31.9
