首页  >  产品百科  >  DP9900LP-5V

DP9900LP-5V

产品分类: POE模块
厂牌: SDAPO/深圳达普
产品描述: IEEE802.3af,5V1.4A插件式POE模组,POE模块\\n工业级耐温+无电容长寿设计\\n
供应商型号: 14M-DP9900LP-5V
供应商: 云汉优选
标准整包数: 1

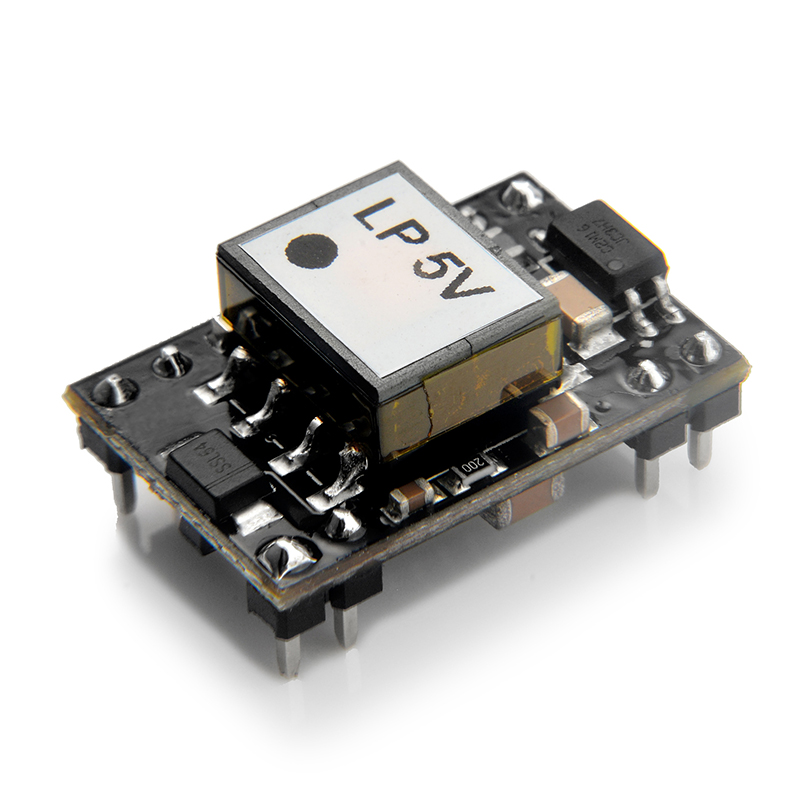

SDAPO/深圳达普 POE模块 DP9900LP-5V

DP9900LP-5V概述

    DP9900系列PoE PD模块技术手册



    1. 产品简介



    DP9900系列PoE PD模块是一款完全符合IEEE 802.3af标准的电源过以太网(PoE)供电设备集成模块。它主要用于提供12.95瓦的输出负载功率,能够满足不同设备对电源的需求。该模块采用隔离设计,确保了1500伏直流隔离度(输入到输出),广泛应用于多种设备,如安全报警系统、IP摄像头、无线接入点、环境控制等。


    2. 技术参数



    - 输出电压:5V, 12V, 24V DC
    - 输出功率:
    - DP9900M-5V:9W (70°C), 6W (85°C)
    - DP9900M-12V:12W (70°C), 9W (85°C)
    - DP9900M-24V:12W (70°C), 11W (85°C)
    - DP9900LP-5V:7W (70°C), 4.5W (85°C)
    - DP9900LP-12V:10W (70°C), 6W (85°C)
    - 输入电压范围:36V至57V DC
    - 宽输入电压:36V至57V DC
    - 过载和短路保护
    - 低输出纹波和噪声
    - 低功耗


    3. 产品特点和优势



    1. 完全符合IEEE 802.3af标准:确保与现有PoE设备的无缝兼容性。
    2. 高隔离度:1500伏直流隔离度,确保了良好的绝缘性能。
    3. 多功能输出电压选择:可选5V、12V、24V输出电压,满足不同设备需求。
    4. 紧凑封装:最小化PCB占用空间,适合于各种紧凑型应用。
    5. 调节输出电压:通过外部电阻调整输出电压,灵活性强。
    6. 低输出纹波和噪声:提供稳定、纯净的电源输出。


    4. 应用案例和使用建议



    DP9900系列PoE PD模块广泛应用于安全报警系统、IP摄像头、无线接入点等设备中。例如,在安装IP摄像头时,可以将该模块连接到摄像机的电源接口,通过PoE交换机进行供电。建议在使用过程中注意:
    - 确保输入电压范围在36V至57V DC之间。
    - 使用合适的外部电阻调整输出电压。
    - 定期检查过载和短路保护机制是否正常工作。


    5. 兼容性和支持



    DP9900系列PoE PD模块与其他符合IEEE 802.3af标准的PoE设备兼容。制造商提供了详细的文档和支持,包括电路图、调试指南等,以便于用户进行安装和维护。


    6. 常见问题与解决方案



    1. 问题:模块输出电压不稳定
    - 解决方案:检查输入电压是否在规定范围内,确认外部电阻是否正确连接。
    2. 问题:过载保护触发
    - 解决方案:减小负载电流或更换更高功率的模块。
    3. 问题:模块无法启动
    - 解决方案:检查输入电压和连接是否正确。


    7. 总结和推荐



    DP9900系列PoE PD模块以其卓越的技术参数和多种应用优势在市场上表现出色。它具有广泛的输出电压选择、高隔离度、低输出纹波和噪声等特点,非常适合于需要稳定电源供应的PoE设备。我们强烈推荐这款产品给需要高可靠性和高性能电源解决方案的应用场合。

DP9900LP-5V参数

参数
输出方式 -
转换效率 -
输出电流最大值 1.5A
数据速率 -
端口数量 -
输出电压 5V
输入电压最大值 57V
输出电压组数 -
输入电压最小值 37V
输出总功率 9W
类型 -
长*宽*高 21mm*14mm*8mm

DP9900LP-5V厂商介绍

SDAPO公司是一家高科技企业,专注于研发和生产先进的工业自动化产品。公司主营产品包括工业机器人、自动化控制系统、传感器和执行器等,这些产品广泛应用于制造业、物流、医疗、能源等多个领域。

SDAPO的产品分类主要包括:
1. 工业机器人:包括协作机器人、搬运机器人、焊接机器人等,用于提高生产效率和质量。
2. 自动化控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制。
3. 传感器和执行器:包括各种类型的传感器和执行器,用于监测和控制工业过程。

SDAPO的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 质量可靠:产品经过严格的质量控制,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业的特殊需求。
4. 完善的售后服务:提供全方位的技术支持和售后服务,确保客户利益。

SDAPO致力于为客户提供高效、可靠的自动化解决方案,助力企业实现智能化升级。

DP9900LP-5V数据手册

厂牌 PDF简要描述 下载
SDAPO/深圳达普 POE模块 SDAPO/深圳达普 DP9900LP-5V DP9900LP-5V数据手册

DP9900LP-5V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 31.9
50+ ¥ 31.32
500+ ¥ 30.45
1000+ ¥ 28.05
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 31.9
