LTM8063IY#PBF

产品分类: POE模块
厂牌: ANALOG DEVICES
产品描述: 2A 800mV~15V 1 40V 3.2V BGA-28 贴片安装
供应商型号: 26M-LTM8063IY#PBF
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES POE模块 LTM8063IY#PBF

LTM8063IY#PBF概述

    LTM8063 Silent Switcher μModule Regulator



    产品简介



    LTM8063是一款由ADI(Analog Devices, Inc.)设计的40V输入,2A连续输出电流,2.5A峰值输出电流的降压μModule®(电源模块)调节器。它集成了开关控制器、功率开关、电感和所有支持组件。LTM8063具有广泛的应用范围,如车载电池电压调节、便携式产品电源管理、分布式供电管理和工业供电等。


    技术参数



    - 输入电压范围:3.2V至40V
    - 输出电压范围:0.8V至15V
    - 输出电流:2A连续,2.5A峰值
    - 切换频率范围:200kHz至2.2MHz(通过外部电阻设定)

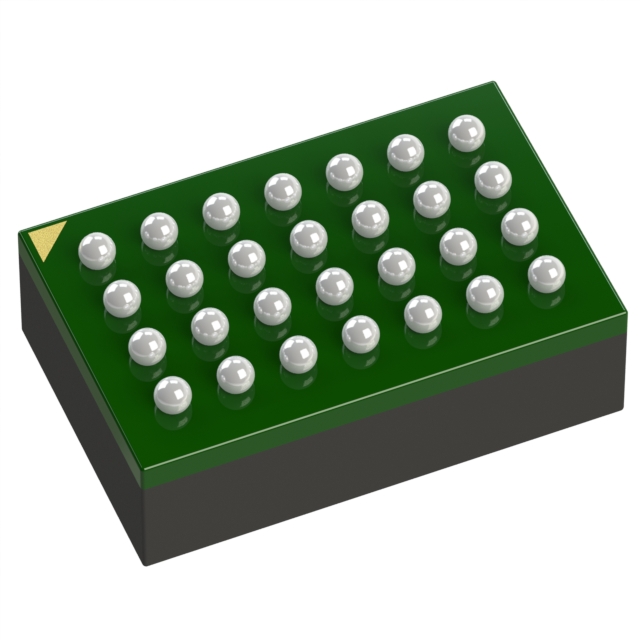

    - 封装尺寸:6.25mm x 4mm x 2.22mm BGA封装
    - 存储温度范围:-55°C至125°C
    - 最高内部温度:125°C
    - 绝对最大额定值:Vin、RUN、PG电压为42V;Vout电压为19V;FB、TR/SS电压为4V;SYNC电压为6V


    产品特点和优势



    - 低噪声Silent Switcher®架构:实现了高效的EMI抑制。
    - 宽输入电压范围:适用于多种不同的电源环境。
    - 宽输出电压范围:适合各种负载需求。
    - 紧凑的封装设计:有助于高密度点负载调节设计。
    - 高可靠性:LTM8063符合RoHS标准,具备过温保护。


    应用案例和使用建议



    根据手册中提供的典型应用图示,LTM8063常用于需要高效率和高密度的电力转换场合。例如,在汽车电池电压调节和便携式设备电源管理中,LTM8063能够提供稳定可靠的电源供应。建议在进行PCB布局时注意热管理和布线优化,以确保最佳性能。


    兼容性和支持



    - 兼容性:LTM8063可以与现有的电源系统和其他电子元器件兼容。
    - 支持和维护:制造商提供了详细的技术文档和在线支持服务,帮助用户解决可能遇到的问题。


    常见问题与解决方案



    - 问题:运行时温度过高。
    - 解决方案:检查散热设计是否合理,必要时添加散热片或优化PCB布局。

    - 问题:输出电压不稳定。
    - 解决方案:检查输出滤波电容器是否正确安装,必要时更换电容器。


    总结和推荐



    总体来看,LTM8063凭借其高效能、宽电压范围和高可靠性,在众多应用场景中表现出色。它特别适用于需要高效率和高密度电力转换的场景。因此,强烈推荐在上述应用场景中使用LTM8063。对于需要进一步技术支持的用户,制造商提供的在线支持和服务将是一个很好的资源。

LTM8063IY#PBF参数

参数
输出电流最大值 2A
输出电压组数 1
输出方式 -
输入电压最大值 40V
端口数量 -
输出电压 800mV~15V
转换效率 -
输入电压最小值 3.2V
数据速率 -
输出总功率 -
类型 -
通用封装 BGA-28
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

LTM8063IY#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM8063IY#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES POE模块 ANALOG DEVICES LTM8063IY#PBF LTM8063IY#PBF数据手册

LTM8063IY#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
