首页  >  产品百科  >  LS15RB0501J04

LS15RB0501J04

产品分类: POE模块
产品描述: SL POWER AULT PoE 分离器
供应商型号: 8484932
供应商: 海外现货
标准整包数: 1

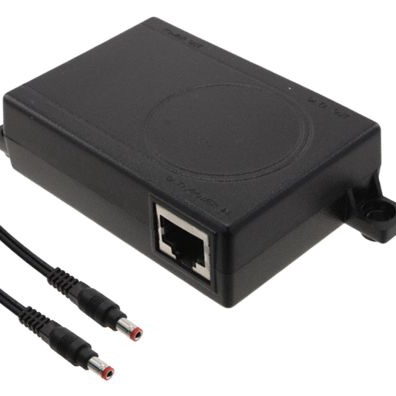

SL POWER ELECTRONICS POE模块 LS15RB0501J04

LS15RB0501J04概述

    # LS15 Series Line Splitter PoE 技术手册

    产品简介


    LS15 系列线分路器是一款专为Power over Ethernet (PoE) 设计的产品。它将PoE信号转换为独立的电源和数据线,适用于各种网络设备和系统。此设备符合IEEE 802.3AF标准,拥有高效率、紧凑的外形设计和全面的保护功能。其主要功能包括电源和数据分离、高效率输出、以及全面的过载和短路保护,使得LS15成为PoE应用的理想选择。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 36-57 Vdc |
    | 输出电压精度 | ±1% V-out |
    | 过压保护 | 跨导管保护 |
    | 暂态响应 | 1% of V-out (50%-100%负载偏差) |
    | 输出连接 | 标准RJ45接头 |
    | 噪声水平 | 1% of V-out, 20MHz BW |
    | 过载保护 | 输入电流>450mA时启动,75mSec后输入关断 |
    | 输入浪涌保护 | 跨导管保护 |
    | 输入欠压关闭 | 30-34Vdc |
    | 工作温度范围 | -40°C 至 +60°C |
    | 存储温度范围 | -40°C 至 +85°C |
    | 最大环境温度 | 60°C @ 满载 |
    | 效率(中继模式) | 5V: 87% min., 12V: 88% min., 24V: 90% min. |
    | 开关频率 | 200kHz ± 1% |
    | 恢复时间 | 100μs至1% V-out |
    | 短路保护 | 自动恢复 |
    | 热关断 | 内部过温保护 |

    产品特点和优势


    - 高效率: LS15系列可以达到高达90%的效率,在24V下表现尤为出色。
    - 小型化设计: 具备行业领先的紧凑设计,仅3英寸 x 2.1英寸 x 1英寸,适合空间受限的应用场合。
    - IEEE 802.3AF认证: 确保产品兼容广泛使用的以太网供电标准。
    - 全面保护: 包括过载保护、短路保护、输入浪涌保护、热关断和UVLO/OVLO保护,提高系统的可靠性。
    - 灵活的输出配置: 支持多种不同的输出电压选项,满足不同应用需求。

    应用案例和使用建议


    应用案例
    LS15 系列线分路器常用于网络摄像头、无线接入点和IP电话等需要PoE供电的设备。例如,在一个具有多个摄像头和接入点的监控系统中,LS15可以有效管理电源分配,确保每个设备都能稳定运行。
    使用建议
    - 在安装过程中,确保所有连接都严格按照手册说明进行,以避免错误连接导致的安全隐患。
    - 监控设备的温度,尤其是在满载运行时,以确保设备不会超过最大允许环境温度。
    - 定期检查电源线和数据线的连接状态,确保长期稳定可靠的工作。

    兼容性和支持


    LS15 系列线分路器使用标准的RJ45接头,可以方便地与市场上大多数网络设备兼容。此外,制造商提供一年的保修服务和持续的技术支持,帮助客户解决问题并提升用户体验。

    常见问题与解决方案


    问题1: 设备不启动
    解决方案: 检查输入电压是否在规定的范围内(36-57Vdc)。如果输入电压正常但设备仍未启动,请确认是否有足够的输入电流(至少450mA),并确保输入接头连接正确。
    问题2: 输出电压波动较大
    解决方案: 验证负载是否超出设备的最大承受范围(例如,50%-100%负载偏离)。如果负载过大,请适当调整负载或者升级到更大功率的设备。
    问题3: 温度过高
    解决方案: 确认设备的工作环境温度是否超过最大允许值(60°C)。如果环境温度过高,请考虑增加散热措施或更换为更大散热能力的型号。

    总结和推荐


    LS15系列线分路器以其高效率、紧凑设计和全面的保护功能成为PoE应用的理想选择。其广泛的兼容性、强大的技术支持和服务保障使其在市场上具有很高的竞争力。因此,强烈推荐LS15系列产品应用于各类需要PoE供电的场景中。

LS15RB0501J04参数

参数
输出电压 5V
数据速率 -
转换效率 87%
类型 -
输出电流最大值 2A
输出方式 -
输入电压最小值 -
端口数量 1
输入电压最大值 -
输出总功率 -
输出电压组数 1
长*宽*高 97.54mm*53.34mm*25.4mm

LS15RB0501J04厂商介绍

SL Power Electronics是一家全球领先的电源解决方案供应商,专注于为各种应用提供创新、高效和可靠的电源产品。公司的主要产品线包括:

1. AC/DC电源转换器:这些产品用于将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。

2. DC/DC转换器:用于将一种直流电压转换为另一种直流电压,常见于汽车电子、计算机和服务器等领域。

3. EMI滤波器和电感器:用于减少电磁干扰,保护电子设备免受外部干扰,同时提高设备的电磁兼容性。

4. 电源模块和系统:提供集成化的电源解决方案,适用于需要高效率和高功率密度的应用。

SL Power Electronics的优势在于:

- 技术创新:持续投入研发,以技术创新驱动产品升级。
- 全球布局:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制化的电源解决方案,满足特定应用的特定需求。

SL Power Electronics致力于为客户提供高质量的产品和服务,以支持其在全球市场上的竞争力。

LS15RB0501J04数据手册

厂牌 PDF简要描述 下载
SL POWER ELECTRONICS POE模块 SL POWER ELECTRONICS LS15RB0501J04 LS15RB0501J04数据手册

LS15RB0501J04封装设计

查看详情并下载
Symbol
Footprint
3D Model
