MQ7800CPT120

产品分类: POE模块
产品描述: POE模块,802.3af协议,输出12V,7W
供应商型号: SG-MQ7800CPT120
供应商: 国内现货
标准整包数: 1
UNION MICROSYSTEMS/上海英联系统 POE模块 MQ7800CPT120

MQ7800CPT120概述

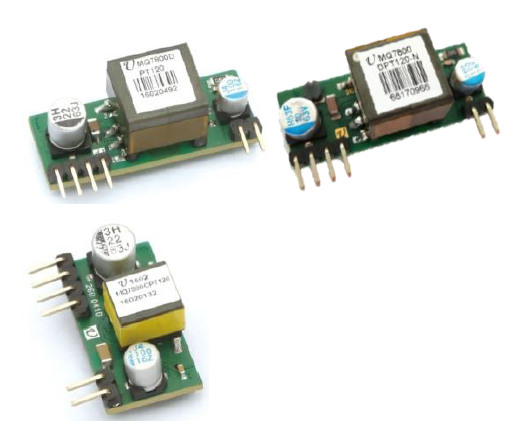

    MQ7800CP/DP 系列隔离式DC-DC转换器技术手册

    产品简介


    MQ7800CP/DP系列是英联电子系统有限公司生产的一种适用于以太网供电(PoE)系统的隔离式DC-DC转换器。这些模块符合IEEE 802.3af/at标准,能够从传统的五类双绞线以太网电缆中提取电源。MQ7800CP/DP具有两个电源输入引脚对VA1&2和VB1&2,以适应两种不同的功率选项。

    技术参数


    - 输入电压范围:40V ~ 57VDC
    - 输出功率:
    - MQ7800CP:7W
    - MQ7800DP:13W
    - 输出电压纹波:100mVPP(12V@1.1A)
    - 效率:最高可达82%(输入48V,负载12V@1.1A,DP型号)
    - 过电流/短路保护
    - 可靠性:设计为满足500k小时MTBF
    - 空间需求:
    - CP型号:25.4mm x 14 mm x 13.8 mm 或 1.0 in x 0.55 in x 0.54in
    - DP型号:35.6mm x 14 mm x 16.2 mm 或 1.40 in x 0.55 in x 0.64in
    - 工作温度范围:-40~+85℃
    - 合规性:UL/IEC/EN60950认证,RoHS符合

    产品特点和优势


    - 宽电压范围:适应多种电压输入需求。
    - 高效率:在额定条件下可达82%。
    - 可靠性高:通过设计验证满足长寿命需求。
    - 紧凑设计:占用PCB面积小,适合紧凑型应用。
    - 全面保护:具备过电流和短路保护机制。

    应用案例和使用建议


    - 应用场景:
    - IP摄像机
    - IP电话
    - 无线接入点
    - 监控系统
    - 使用建议:
    - 确保最小负载为0.5W以保持正常运行。
    - 注意使用适当的电容(如对于MQ7800DP050,需使用100uF/10V固态电容)。

    兼容性和支持


    - 兼容性:符合IEEE 802.3af/at标准,可与所有遵循该标准的设备兼容。
    - 支持:提供技术支持和维护服务,确保客户能够顺利部署和使用该产品。

    常见问题与解决方案


    - 问题1:产品启动时间较长。
    - 解决方案:检查是否有足够的负载(至少0.5W),并确保电容配置正确。
    - 问题2:输出电压不稳定。
    - 解决方案:检查输入电压是否在规定范围内,确认负载电流没有超过额定值。

    总结和推荐


    MQ7800CP/DP系列隔离式DC-DC转换器以其广泛的输入电压范围、高效率和紧凑的设计在市场上表现出色。它特别适用于需要从以太网电缆中提取电力的应用,例如IP摄像机、IP电话等。其全面的保护机制和良好的可靠性使其成为可靠的选择。总体而言,我们强烈推荐此系列产品给需要高效率、稳定电源解决方案的客户。

MQ7800CPT120参数

参数
输出方式 -
转换效率 -
输出电流最大值 -
输出电压组数 -
输入电压最小值 -
输出电压 -
类型 -
数据速率 -
输出总功率 -
输入电压最大值 -
端口数量 -

MQ7800CPT120厂商介绍

Union Microsystems是一家领先的电子设计自动化(EDA)解决方案提供商,专注于为半导体和电子行业提供先进的设计和验证工具。公司的主要产品分类包括:

1. 设计和验证工具:提供从前端到后端的完整设计流程支持,包括逻辑综合、布局布线、时序分析和功耗优化等。

2. 定制化解决方案:针对特定客户的需求,提供定制化的EDA工具和解决方案,以满足特定的设计挑战。

3. IP核和设计服务:提供一系列经过验证的IP核,以及设计服务,帮助客户加速产品上市时间。

4. 教育和培训:提供专业的EDA工具培训和教育资源,帮助工程师提升技能,优化设计流程。

Union Microsystems的优势在于:

- 技术创新:持续投入研发,推动EDA技术的创新和进步。
- 客户定制化:能够根据客户的具体需求,提供定制化的解决方案。
- 广泛的应用领域:产品广泛应用于消费电子、通信、汽车电子等多个领域。
- 强大的技术支持:提供专业的技术支持和咨询服务,帮助客户解决设计中的难题。

Union Microsystems通过其全面的产品和服务,帮助客户提高设计效率,降低成本,并缩短产品上市时间。

MQ7800CPT120数据手册

厂牌 PDF简要描述 下载
UNION MICROSYSTEMS/上海英联系统 POE模块 UNION MICROSYSTEMS/上海英联系统 MQ7800CPT120 MQ7800CPT120数据手册
